精密銅箔檢測
實驗室擁有眾多大型儀器及各類分析檢測設備,研究所長期與各大企業、高校和科研院所保持合作伙伴關系,始終以科學研究為首任,以客戶為中心,不斷提高自身綜合檢測能力和水平,致力于成為全國科學材料研發領域服務平臺。
立即咨詢網頁字號:【大 中 小 】 | 【打印】 【關閉】 微信掃一掃分享:
注意:因業務調整,暫不接受個人委托測試望見諒。
聯系中化所
哪里可以檢測精密銅箔?中析研究所檢測中心提供精密銅箔檢測服務,出具的精密銅箔檢測報告支持掃碼查詢真?zhèn)巍7?wù)項目:成分分析、導電性、表面形貌、尺寸精度、耐腐蝕性、熱傳導性能、柔韌性等。實驗室工程師嚴格按照相關標準進行實驗,并且提供非標實驗定制服務。
檢測周期:7-15個工作日,參考周期
檢測范圍

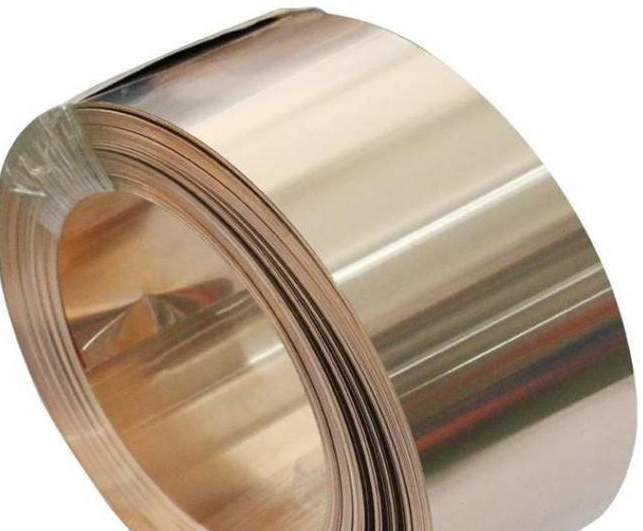

極薄銅箔:厚度通常小于12微米,適用于柔性電路板和微型化電子產品。
薄銅箔:厚度在12微米至35微米之間,適用于一般的印刷電路板。
標準銅箔:厚度在35微米至70微米之間,廣泛用于各種電子設備。
厚銅箔:厚度超過70微米,適用于需要高電流承載能力的電路板。
電解銅箔:通過電解沉積法制備,具有良好的導電性和可加工性。
壓延銅箔:通過機械壓延法制備,具有更高的強度和更好的平整度。
鍍層銅箔:表面鍍有其他金屬(如錫、鎳、金等),以提高耐腐蝕性或焊接性。
高延展性銅箔:具有良好的延展性和彎曲性,適用于柔性電路板。
高強度銅箔:具有較高的機械強度,適用于需要承受較大應力的應用。
高導電性銅箔:具有優異的導電性能,適用于高頻和高功率電路。
印刷電路板用銅箔:用于制造單面、雙面或多層印刷電路板。
柔性電路板用銅箔:用于制造柔性電路板,可以彎曲和折疊。
電池用銅箔:用于鋰離子電池的負極集流體,要求具有良好的電化學穩定性。
電磁屏蔽用銅箔:用于電子設備的電磁屏蔽,以減少電磁干擾。
熱管理用銅箔:用于電子設備的熱管理,幫助散熱。
檢測項目
成分分析、導電性、表面形貌、尺寸精度、耐腐蝕性、熱傳導性能、柔韌性。
檢測方法
光學顯微鏡觀察:使用光學顯微鏡對銅箔表面和結構進行觀察,以獲取形貌信息和表面缺陷情況。
掃描電子顯微鏡分析:利用掃描電子顯微鏡(SEM)觀察銅箔的微觀結構、晶體形貌和顆粒分布,并獲得高分辨率的表面形貌信息。

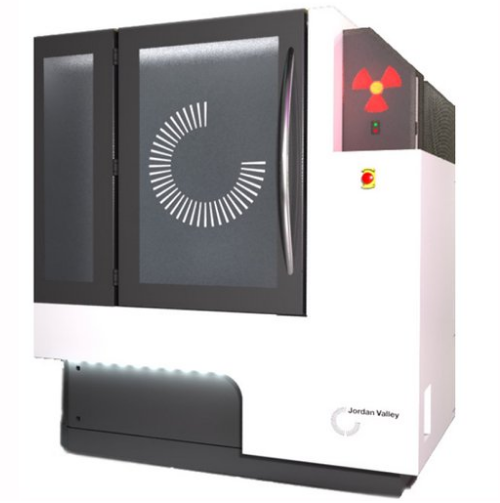

X射線衍射分析:通過X射線衍射技術確定銅箔的晶體結構、晶格參數和晶體取向,從而了解其晶體質量和取向情況。

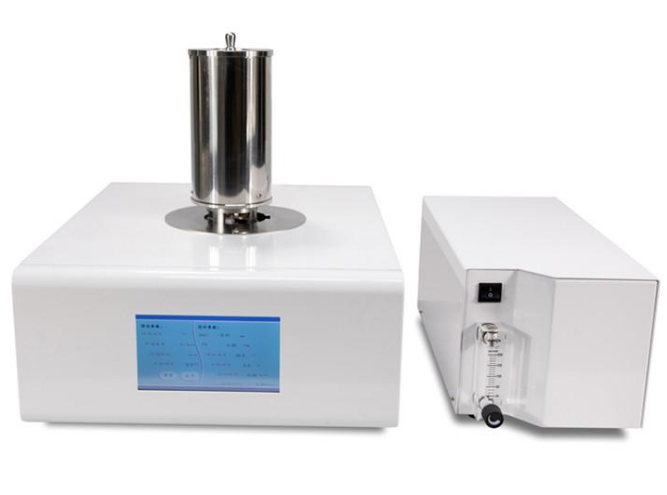

熱重分析:借助熱重分析儀器,可評估精密銅箔的熱穩定性、熱傳導性能和熱膨脹系數等特性。
原子力顯微鏡檢測:使用原子力顯微鏡(AFM)來研究銅箔表面的形貌、粗糙度和納米級別的表面特征,提供高分辨率的表面拓?fù)鋱D像。
檢測儀器
光學顯微鏡、掃描電子顯微鏡、X射線衍射儀、熱重分析儀、原子力顯微鏡、電子能譜儀、表面粗糙度測量儀、金相顯微鏡、電阻率測試儀、熱傳導性能測試儀。
檢測標準
GB/T 4721-2021 印制電路用剛性覆銅箔層壓板通用規則
GB/T 4722-2017 印制電路用剛性覆銅箔層壓板試驗方法
GB/T 4723-2017 印制電路用覆銅箔酚醛紙層壓板
GB/T 4724-2017 印制電路用覆銅箔復合基層壓板
GB/T 4725-2022 印制電路用覆銅箔環氧玻纖布層壓板
GB/T 5230-2020 印制板用電解銅箔
GB/T 12630-1990 一般用途的薄覆銅箔環氧玻璃布層壓板(制造多層印制板用)
GB/T 13557-2017 印制電路用撓性覆銅箔材料試驗方法
GB/T 16315-2017 印制電路用覆銅箔聚酰亞胺玻纖布層壓板
GB/T 29847-2013 印制板用銅箔試驗方法
