精益管檢測：保障核心組件質量的關鍵流程

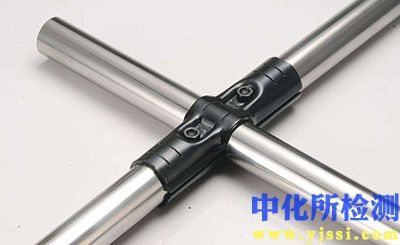

精益管（也被稱為線棒、覆塑管或柔性管）， 作為模塊化工作臺、物料架、推車等柔性系統的核心骨架材料，其質量直接決定了最終產品的結構強度、穩定性、使用壽命與操作安全性。為確保精益管組件能夠在各種工業環境中穩定可靠地服役，建立一套科學、嚴謹?shù)臋z測流程至關重要。以下是對精益管及其配件進行常規質量控制的核心檢測項目與要點：

一、核心檢測目的與意義

• 確保結構安全： 防止因管材強度不足、配件失效導致設備坍塌、物料墜落等安全事故，保護人員與財產安全。
• 保障功能實現： 驗證精益管系統的尺寸精度、連接可靠性，確保其按設計組裝并能穩定承重、順暢滑動（如應用于推車）。
• 延長使用壽命： 通過評估涂層質量、耐腐蝕性、耐磨性等，預測其在特定環境（如潔凈室、車間、倉儲）下的耐用程度。
• 控制制造成本： 早期發現材料或工藝缺陷，避免流入后續組裝環節造成返工、報廢及客戶投訴等損失。
• 滿足合規要求： 確保產品符合相關的行業標準、安全規范及客戶的特定技術要求。

二、精益管本體核心檢測項目

1. 尺寸與形位公差：

   • 外徑/內徑： 使用精度符合要求的卡尺或千分尺，在管材兩端及中部多點測量，確保符合圖紙公差要求（通常遵循如ISO 2768-mK級或更高精度）。
   • 壁厚均勻性： 使用超聲波測厚儀或?qū)Ｓ昧烤叨帱c(diǎn)檢測，防止局部過薄影響強度或過厚導致與配件配合不良。
   • 直線度： 將管材置于標準平臺上或用專用檢具測量其彎曲程度，確保在允許撓度范圍內（如全長≤1mm/m）。
   • 長度： 精確測量切割長度，滿足組裝精度需求。

2. 表面涂層質量：

   • 外觀： 目視檢查涂層表面是否平整光滑、色澤均勻一致，無肉眼可見的雜質、顆粒、氣泡、針孔、流掛、橘皮、劃傷或漏噴等缺陷（可參照標準樣件）。
   • 涂層厚度： 使用磁性或渦流式涂層測厚儀，在管材表面不同位置多點測量，確保涂層厚度達到規定范圍（例如80-120微米），且厚度均勻。
   • 附著力： 采用劃格法（如ASTM D3359）。用專用刀具在涂層表面劃出網格圖形，貼上強力膠帶后快速撕離，觀察涂層是否從基材上脫落。要求達到規定等級（如≥4B級）。
   • 硬度： 使用鉛筆硬度計（如ASTM D3363）或邵氏硬度計檢測涂層表面抵抗劃傷的能力。

3. 材料性能：

   • 拉伸強度/屈服強度： 通過萬能材料試驗機對管材試樣進行拉伸試驗，獲取關鍵力學性能數據，確保滿足最低強度要求（如抗拉強度≥300MPa）。
   • 硬度： 對管材基材（非涂層區）進行洛氏或布氏硬度測試，評估其抵抗局部塑性變形的能力。
   • 化學成分（必要時）： 通過光譜分析等手段確認基材鋼管材質（如符合Q235或特定牌號低碳鋼要求），排除劣質或不合規材料。

4. 承重與變形（負載測試）：

   • 靜載測試： 模擬實際使用工況，在兩支撐點間對單根管施加規定倍數的額定載荷（如1.5倍），保持一段時間（如24小時），卸載后測量殘余變形量（通常要求≤0.3mm/m）并檢查管體是否有裂紋、永久彎曲或涂層開裂。
   • 動載測試（可選）： 對應用于推車等場景的管材，進行模擬震動或沖擊測試，評估其抗疲勞性能。

三、精益管配件關鍵檢測項目

1. 連接件（接頭、端蓋、內連接件等）：

   • 尺寸精度： 關鍵配合尺寸（孔徑、螺紋規格、凸臺直徑、高度）需用通止規、卡尺、投影儀等工具嚴格檢測，確保與精益管配合順暢、緊密無晃動。
   • 材質與強度： 確認材質符合要求（如工程塑料的強度、韌性；金屬件的強度、硬度），進行必要的拉伸、剪切或扭矩測試（尤其金屬嵌入件與塑料本體的結合強度）。
   • 外觀與做工： 檢查注塑件有無毛邊、飛邊、縮水、缺料、熔接線明顯等缺陷；金屬件表面處理（如鍍鋅、發黑）是否均勻、無銹蝕；標識清晰。
   • 裝配與鎖緊性能： 實際裝配測試，確保連接件能輕松插入管端并用錘擊或簡易工具牢固鎖緊，無滑脫風險；測試連接后的抗拔出力。

2. 腳輪/腳杯：

   • 承重與滾動阻力： 在測試臺上對單個腳輪按額定負載進行承重測試和滾動阻力測試（模擬推動）。
   • 旋轉靈活性/剎車性能： 檢查腳輪轉動是否順暢無卡滯；剎車裝置是否靈敏可靠，解鎖/鎖定操作順暢。
   • 耐磨性（可選）： 在特定路面上進行長時間滾動磨損測試。
   • 外觀與材質： 檢查輪子材質（PU、尼龍等）有無缺陷，支架、剎車機構強度及表面處理。

3. 其他附件（分隔板、臺面板托架等）：

   • 尺寸與配合： 確保與精益管框架的配合尺寸準確。
   • 強度： 根據功能進行必要的承重或抗彎測試。
   • 材質與外觀： 符合要求，無損傷。

四、安全與特殊要求檢驗

• 銳邊毛刺檢查： 無論是管材切割端面還是金屬配件邊緣，必須仔細檢查并去除所有可能劃傷操作者的銳邊或毛刺。
• 環保要求（RoHS/REACH）： 根據目標市場法規要求，必要時對材料（特別是塑料件、涂層）進行有害物質（鉛、鎘、鄰苯二甲酸鹽等）檢測。
• 特定環境耐受性（可選）：
  • 耐腐蝕性： 對應用于潮濕或有化學腐蝕環境的產品，進行鹽霧試驗（如ASTM B117）評估涂層保護性能。
  • 潔凈室兼容性： 對用于潔凈環境的管材涂層，評估其顆粒脫落及化學揮發（VOC）水平。
  • 食品級要求： 確認涂層材質符合食品安全接觸標準（如FDA 21 CFR）。

五、包裝與標識檢驗

• 產品標識： 檢查管材及配件上是否清晰標注規格型號、材質、生產批次/日期（便于追溯）。
• 包裝完整性： 檢查包裝（紙箱、纏繞膜、托盤等）是否完好無損，能有效保護產品在運輸存儲中免受磕碰、潮濕和污染。
• 包裝標識： 核對外箱標識內容（品名、規格、數量、批次號、重量、尺寸、防護標識等）是否準確清晰。
• 隨箱文件： 確認必要的文件（如合格證、檢測報告副本、安裝說明）是否齊全。

六、質量標準與依據

• 內部質量標準： 明確的尺寸公差表、外觀缺陷接收標準(AQL)、性能測試標準及判定依據。
• 行業通用標準： 參考如ASTM, ISO, DIN, JIS等國際或區域標準中的相關測試方法（如涂層檢測、力學性能測試）。
• 客戶特定要求： 嚴格執行客戶圖紙、技術協議及補充的質量條款。
• 國際安全認證： 確保產品和系統設計符合適用的安全規范與標準要求。

：

精益管系統的可靠性源于其核心組件——精益管本身及各類配件的優異品質。建立并嚴格執行涵蓋尺寸精度、材料性能、表面處理、連接可靠性、負載能力及安全環保等全方位的檢測體系，是杜絕早期失效、保障使用者安全、提升客戶滿意度并最終贏得市場信任的基石。持續的檢測數據也為優化產品設計、改進生產工藝提供了寶貴的實證依據。對于任何將精益管應用于關鍵生產設施或物流解決方案的組織而言，嚴格的質量把關不僅是責任，更是一項關鍵的投資。
