襯塑管道系統關鍵檢測技術與質量控制要點

前言

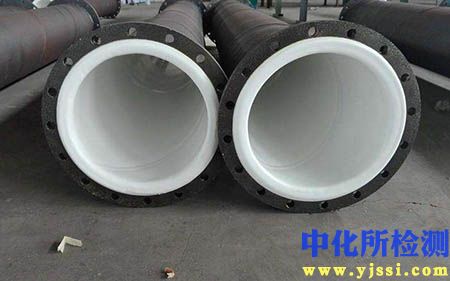

襯塑管道憑借其優異的耐腐蝕性能與性價比，在化工、制藥、水處理等領域應用廣泛。其核心價值在于金屬管體強度與塑料襯里的耐蝕性結合。確保塑料襯層完整無缺、與基體牢不可分，是保障管道安全運行的絕對前提。全面規范的檢測流程貫穿制造、安裝、服役全周期，是杜絕泄漏、預防事故的關鍵防線。

一、 制造階段核心檢測項目（源頭質量控制）

襯塑管質量隱患多在制造環節埋下。此階段檢測是質量基石，需重點把控：

1. 外觀與尺寸檢查：

   • 襯層表面： 目視檢查是否光滑平整，無可見雜質、焦化斑點、明顯劃痕、凹陷、氣泡、分層及異物嵌入。
   • 端口處理： 檢查端口處襯層是否翻邊均勻、包覆完整，無撕裂、翹邊或金屬裸露。
   • 幾何尺寸： 核查管徑、壁厚（金屬基管+襯層）、長度等是否符合圖紙及規范要求。

2. 襯層厚度檢測：

   • 方法： 首選超聲波測厚儀（需校準，探針對應塑料聲速）。
   • 要點： 按比例（如每根管測兩端及中部若干點）測量，記錄最小值、最大值及平均值。厚度必須達到設計規定值且均勻性良好（波動在允許公差內），過薄易失效，過厚可能影響結合力或成本。

3. 襯層附著力（結合強度）測試：

   • 核心意義： 杜絕襯層剝離是安全底線。 此項目至關重要。
   • 常用方法：
     • 拉力剝離法： 在管端或試樣上，使用強力膠將特定面積的拉拔頭粘固在襯層表面，用拉力試驗機垂直勻速拉拔，記錄剝離破壞時的最大力值（單位：MPa）。結果需符合相關標準（如HG/T 20538）或設計要求。
     • 冷熱循環法： 模擬工況溫度變化，將試樣或管段在高低溫度（如-20°C至+80°C）間循環若干次，觀察襯層是否出現鼓泡、開裂、剝離等失效現象。此法更能考驗長期穩定性。

4. 孔隙（針孔）檢測：

   • 核心意義： 發現襯層微小貫穿性缺陷，避免腐蝕介質接觸金屬基管。
   • 主要方法：電火花檢漏：
     • 原理： 利用高壓探頭在襯層表面掃描，遇到針孔時形成放電通路，觸發聲光報警。
     • 操作： 根據襯層厚度精確設定探測電壓（通常遵循 kV/mm 經驗公式），確保探頭以恒定速度、全覆蓋掃描。濕海綿法適用于特定塑料或施工現場補充檢查。
     • 要求： 必須100%無遺漏掃描襯層內、外表面（包括端口翻邊處），檢出缺陷需按規范修復并復檢合格。

5. 硬度測試：

   • 目的： 間接評估襯層材料的固化程度和均勻性。
   • 方法： 使用合適的塑料硬度計（如邵氏D）在襯層表面多點測試。
   • 結果： 數值應在材料供應商提供的合格范圍內，且波動不宜過大。

二、 安裝過程關鍵檢測與注意事項

安裝環節極易造成襯層損傷，需全程防護與監控：

1. 進場復驗：

   • 核對質量證明文件（材質報告、制造檢測報告）。
   • 抽查外觀、端口保護狀況、電火花復測（尤其對關鍵管件或可疑點）。
   • 運輸、裝卸造成的損傷需在安裝前修復合格。

2. 切割與開孔：

   • 專用工具： 必須使用專用切割機（如雙金屬鋸條慢速鋸割）或開孔器，嚴禁火焰切割。
   • 端口處理： 切割后仔細去除毛刺、飛邊，打磨光滑，避免損傷鄰近襯層。檢查端口襯層是否因切割受熱變形或分離。

3. 搬運與吊裝：

   • 專用吊具： 使用尼龍吊帶或軟質保護套鋼絲繩，嚴禁鋼絲繩直接勒掛襯層表面。
   • 輕拿輕放： 避免撞擊、摔落、過度彎曲。

4. 組對與焊接：

   • 法蘭面保護： 組對前清潔法蘭密封面，確保無雜物。使用臨時墊片保護密封面。
   • 焊接隔離： 焊接鄰近襯塑管時，必須采用可靠隔熱擋板（濕石棉布、專用隔熱毯等）保護襯層免受高溫飛濺和熱輻射損傷。焊接后即刻檢查鄰近襯層有無燒焦、變形。
   • 管道支架： 支架位置合理，卡箍或管托需有軟質襯墊，避免金屬與襯層硬接觸磨損。

5. 安裝后電火花復檢：

   • 在系統試壓前，對所有安裝操作可能涉及到的管段（特別是切割、焊接、彎管附近、法蘭口、支架接觸區域）進行100%電火花掃描，確保安裝過程中未產生新損傷或孔隙。

三、 運行服役期間的定期檢驗與監測

管道投用后，需周期性評估其狀態，預防失效：

1. 常規巡檢：

   • 目視檢查： 定期觀察外表面有無鼓包、裂紋、異常變形、泄漏痕跡、明顯機械損傷、涂層（外防腐層）破損、異常結霜（低溫介質）等。
   • 泄漏檢查： 通過嗅聞（特定介質）、觀察法蘭、閥門、接頭處是否有滲漏痕跡或堆積物。

2. 壁厚監測（針對金屬基管）：

   • 方法： 使用超聲波測厚儀。
   • 位置： 重點監測高風險點（如彎頭、三通、泵出口、流量計前后、溫度變化劇烈處、支撐點、已知腐蝕隱患點）。
   • 趨勢分析： 記錄歷史數據，分析腐蝕速率，預測剩余壽命。

3. 襯層狀態專項檢測（按需/定期）：

   • 內窺鏡檢查： 對于大口徑管道或可拆卸管段，使用管道內窺鏡直觀檢查襯層內表面狀況（磨損、裂紋、變色、沉積物、鼓包等）。
   • 電火花檢測復驗： 在停車檢修期間，可選擇關鍵管段或有懷疑區域進行復檢。
   • 硬度抽檢對比： 對比新管數據，評估襯層材料是否老化（通常硬度會升高變脆）。
   • 粘結力抽檢評估（復雜）： 在具備條件且必要時，可在管端或安裝測試樣塊進行拉力剝離測試，評估長期運行后粘結力變化。

4. 泄漏監測系統：

   • 對輸送高危或昂貴介質的管道，可考慮安裝在線泄漏監測系統（如壓力波檢測、聲發射檢測、分布式光纖測溫等）。

四、 特殊應用場景與高風險介質檢測要點

• 強腐蝕/高純度介質： 檢測標準需更嚴格，電火花電壓選取可能更高，檢測比例要求100%，結合強度要求更高。考慮增加潔凈度檢測（粒子、離子溶出）。
• 高溫蒸汽應用： 需特別關注熱循環后的結合力變化（冷熱循環測試尤為重要）、襯層蠕變變形、端口密封可靠性。
• 固體顆粒漿料： 重點檢測磨損情況（彎頭、變徑處）、內窺鏡檢查襯層表面劃傷深度。
• 負壓（真空）工況： 襯層承受剝離應力，結合力測試是重中之重，安裝后電火花檢測必須徹底。

五、 常見失效模式與檢測警示

1. 襯層剝離/鼓包： 結合力不足、熱應力過大、負壓作用。制造時結合力測試和安裝后電火花檢漏是關鍵預防措施。
2. 針孔泄漏： 襯層制造缺陷、安裝損傷未檢出修復。100%無遺漏的電火花檢漏是有效攔截手段。
3. 磨損/劃傷： 輸送含固體顆粒介質、安裝或維修時工具使用不當。安裝時規范操作，運行中定期內窺檢查。
4. 熱損傷： 焊接飛濺、鄰近熱源、超溫運行。安裝時嚴格隔離保護，運行中監控溫度。
5. 化學老化/應力開裂： 介質與襯層材料不兼容、環境應力（溶劑蒸氣暴露）。選材正確是前提，運行中觀察襯層顏色、硬度變化。

技術聲明：
本指南為通用性技術總結，具體項目檢測方案須依據實際設計文件、采用標準規范（如 HG/T 20538, ASTM F1545, ISO 21809 等）、介質特性、工況條件及業主技術規格書制定。無損檢測操作人員應持有相應資質。襯塑管道的安全運行依賴于全鏈條的質量控制和嚴謹規范的檢測實踐。任何環節的檢測疏忽都可能導致嚴重后果。
