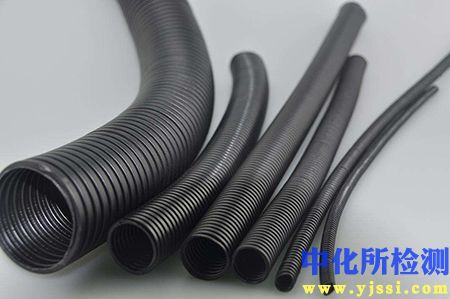

波紋管檢測：保障柔性連接的關鍵一環

波紋管憑借其優異的柔性補償能力、耐壓密封性及抗振性能，已成為現代工業管道系統中不可或缺的關鍵元件，廣泛應用于航空航天、石油化工、電力能源、建筑暖通等領域。其質量可靠性直接關系到系統的安全運行與使用壽命。因此，系統、規范的波紋管檢測至關重要。

核心性能要求與技術挑戰

波紋管需在復雜工況（壓力、溫度、位移、振動、腐蝕）下長期服役，其核心性能要求涵蓋：

• 承壓能力： 確保在規定壓力下不破裂、不泄漏。
• 位移補償能力： 有效吸收管道因熱脹冷縮、設備振動、安裝偏差等產生的軸向、橫向及角向位移。
• 疲勞壽命： 承受反復位移循環而不發生疲勞破壞。
• 密封性能： 在各種工況下保持可靠的密封，防止介質泄漏。
• 耐腐蝕性： 抵抗介質和環境（如大氣、土壤）的腐蝕侵蝕。
• 尺寸精度： 保證波紋幾何形狀符合設計要求，確保補償效果與裝配精度。

其制造涉及精密成型、焊接、熱處理等復雜工藝，材料性能、波紋幾何形狀、焊接質量等因素都可能引入缺陷（如裂紋、未焊透、夾雜、壁厚不均、波紋畸變），增加了質量控制的技術難度。

全面覆蓋的檢測項目與方法

為確保波紋管滿足嚴苛的性能要求，需實施多維度、多手段的檢測：

• 材料基礎性能驗證

  • 化學成分分析： 使用光譜儀精確測定母材和焊縫金屬的元素含量，確保符合材料標準（如ASTM A240/A240M, GB/T 3280）。
  • 力學性能測試：
    • 拉伸試驗： 測定材料的抗拉強度、屈服強度、斷后伸長率等（依據GB/T 228.1, ASTM E8/E8M）。
    • 硬度測試： 檢測母材、熱影響區及焊縫硬度分布（布氏、洛氏或維氏硬度，依據GB/T 231.1, ASTM E10/E18/E92）。
    • 彎曲試驗： 評估材料的塑性變形能力及焊接接頭質量（依據GB/T 232, ASTM E190/E290）。
  • 金相組織分析： 借助顯微鏡觀察材料微觀組織（晶粒度、相組成、夾雜物）及熱處理效果，判斷是否存在過熱、過燒、異常組織等。

• 幾何尺寸精密測量

  • 關鍵參數： 使用卡尺、千分尺、專用量規、三坐標測量機（CMM）或激光掃描儀精確測量：總長度、波距、波高、波谷/波峰直徑、直邊段長度與直徑、法蘭孔位置度、同軸度等。
  • 壁厚檢測： 采用超聲波測厚儀多點測量波紋管各部位（波峰、波谷、直邊段、焊縫區）的壁厚，評估均勻性是否符合公差要求（依據GB/T 11344, ASTM E797）。

• 耐壓與密封性核心測試

  • 壓力試驗（型式試驗）：
    • 強度試驗（壓力試驗）： 施加1.5倍設計壓力或更高壓力（依據標準如GB/T 12777, EJMA），保壓檢查有無破裂、明顯塑性變形。
    • 氣密性試驗： 在設計壓力下，采用浸水法或涂抹檢漏液（肥皂水）檢查焊縫、波紋及連接處有無氣泡泄漏（依據GB/T 13927, API 598）。
  • 無損檢測（NDT） - 內部缺陷探查
    • 射線檢測（RT）： 對縱焊縫、環焊縫及波紋成形區域進行射線照相，探測內部氣孔、夾渣、未焊透、裂紋等體積型缺陷（依據GB/T 3323, ASME BPVC V Article 2）。
    • 超聲波檢測（UT）： 利用高頻聲波探測焊縫、母材及熱影響區內部的平面型缺陷（裂紋、未熔合）及分層等，特別適合厚壁和對接焊縫（依據GB/T 11345, ASME BPVC V Article 4）。
    • 滲透檢測（PT）： 應用于非多孔性材料表面，檢測開口于表面的裂紋、氣孔、折疊等缺陷（依據GB/T 18851, ASTM E165/E1417）。
    • 渦流檢測（ET）： 主要用于導電材料（如奧氏體不銹鋼）近表面缺陷的快速檢測。

• 疲勞壽命與位移能力評估

  • 疲勞試驗（型式試驗）： 在模擬工況下（特定壓力、位移幅度、循環頻率）對波紋管樣品施加規定次數的循環位移（如10^4至10^7次），考核其在反復變形下的抗疲勞破壞能力（依據GB/T 12777, EJMA）。
  • 剛度測試： 測定波紋管產生單位位移所需的作用力（軸向、橫向、角向剛度），是系統設計計算的重要參數（依據GB/T 12777）。

• 環境適應性與特殊性能驗證

  • 鹽霧試驗： 評估不銹鋼波紋管在鹽霧環境中的耐腐蝕性能（依據GB/T 10125, ASTM B117）。
  • 高溫/低溫性能測試： 在極端溫度下測試其承壓能力、密封性及材料性能變化。
  • 振動試驗： 模擬運輸或運行環境中的振動，檢驗結構完整性。
  • 爆破試驗（破壞性試驗）： 持續增壓直至波紋管破裂，測定其極限承載能力。

嚴格遵循的標準體系

波紋管檢測必須依據國內外權威標準進行：

• 產品設計制造標準： GB/T 12777《金屬波紋管膨脹節通用技術條件》、EJMA《美國膨脹節制造商協會標準》、ASME BPVC Section VIII Div.1 附錄26、ISO 15348《管路用金屬波紋管膨脹節》。
• 材料標準： ASTM A240/A240M（不銹鋼）、GB/T 3280（不銹鋼冷軋鋼板和鋼帶）、ASTM B209（鋁及鋁合金）、GB/T 3880（鋁及鋁合金軋制板材）。
• 檢測方法標準： GB/T 228.1（拉伸）、GB/T 4340.1（維氏硬度）、GB/T 3323（RT）、GB/T 11345（UT）、GB/T 18851（PT）、GB/T 13927（閥門壓力試驗）、GB/T 10125（鹽霧）等。

廣泛應用領域與質量保障的價值

高質量的波紋管是保障以下關鍵系統運行安全的基石：

• 能源領域： 石油天然氣輸送管道、煉化裝置、電廠熱力系統（汽水管道、煙風道）。
• 工業流程： 化工、制藥、食品飲料生產線管路，減輕設備應力、降低噪音振動。
• 建筑設施： 暖通空調（HVAC）系統、消防管道、建筑抗震隔振。
• 交通運輸： 航空航天發動機管路、船舶管路系統。
• 環保工程： 煙氣脫硫脫硝（FGD）系統、污水處理設備連接。

通過貫穿設計、原材料、制造過程和成品出廠全周期的嚴格檢測：

• 顯著提升安全性： 預防因破裂、泄漏導致的介質外泄、火災、爆炸等惡性事故。
• 保障系統可靠性： 確保管道系統在設計的溫度、壓力、位移范圍內長期穩定運行。
• 延長使用壽命： 及早發現潛在缺陷，避免過早失效，降低更換與維護成本。
• 滿足法規要求： 符合國家特種設備安全法規及行業強制性標準。
• 建立市場信任： 為制造商和用戶提供客觀的質量證明，增強產品競爭力。

構筑全流程質量控制體系

完善的波紋管檢測不僅是最終產品的驗收環節，更應融入整個質量管理體系：

1. 設計驗證： 通過分析或原型試驗驗證設計合理性。
2. 原材料入廠檢驗： 嚴格把關板材、焊材等質量。
3. 過程監控： 在成型、焊接、熱處理等關鍵工序進行在線或抽檢（如尺寸、表面、無損）。
4. 成品出廠檢驗： 執行全面的幾何尺寸、壓力、密封性及規定項目的無損檢測。
5. 型式試驗： 定期進行疲勞、爆破等破壞性試驗，驗證設計制造能力。
6. 第三方認證： 尋求權威機構（如特種設備檢測研究院）的檢驗與認證。

結語

波紋管檢測是連接其卓越性能設計與實際安全應用的橋梁。依托科學的檢測項目、齊全的檢測技術、嚴格的標準執行以及貫穿全程的質量控制，方能精準識別潛在風險，確保每一件波紋管產品都具備可靠的承壓能力、優異的補償性能及長久的服役壽命，為現代工業管道系統的安全、穩定、高效運行提供堅實的保障。持續的檢測技術創新和標準完善，將進一步推動波紋管行業向著更高品質、更可靠的方向發展。
