聚甲醛（POM）材料性能檢測體系與關鍵方法

引言
聚甲醛（POM），作為一種高性能的工程熱塑性塑料，以其優異的機械強度、剛性、耐磨性、耐疲勞性和尺寸穩定性著稱，廣泛應用于精密機械、電子電器、汽車工業和消費品等領域。確保POM材料及其制品的性能穩定可靠，嚴格、科學的檢測體系至關重要。以下內容系統闡述POM材料的關鍵性能檢測項目與方法。

一、 基礎物性與結構表征

1. 密度測定：

   • 目的： 確定材料的密實度，影響制品的重量、成本及部分力學性能（如比強度）。
   • 方法： 通常采用浸漬法（如ISO 1183-1），測量樣品在空氣和水（或其他浸漬液）中的質量差計算密度。

2. 熔體流動速率 / 熔融指數測定：

   • 目的： 表征材料在熔融狀態下的流動性能，反映分子量大小及分布，對加工性能（如注塑、擠出）有重要指導意義。
   • 方法： 按標準（如ISO 1133）在特定溫度（通常190°C）和載荷（通常2.16 kg）下，測量規定時間內通過標準口模的熔體質量（單位為g/10min）。

3. 分子量與分子量分布：

   • 目的： 分子量及其分布直接影響材料的力學性能、流動性、熱穩定性和耐環境應力開裂性。
   • 方法： 主要采用凝膠滲透色譜法（GPC/SEC），使用特定溶劑（如六氟異丙醇HFIP）和標準樣品進行測定。

4. 結晶度與晶體結構：

   • 目的： POM是高結晶性聚合物，結晶度高低對其強度、硬度、耐熱性、尺寸穩定性至關重要。晶體形態影響韌性等。
   • 方法：
     • 差示掃描量熱法： 測定熔融焓，結合100%結晶POM的理論熔融焓計算結晶度。
     • 廣角X射線衍射： 分析晶體結構類型（如α或γ晶型）、晶粒尺寸和結晶度。

二、 力學性能檢測

1. 拉伸性能：

   • 目的： 評估材料的抗拉強度、斷裂伸長率、拉伸模量（表征剛性）。
   • 方法： 按標準（如ISO 527）使用萬能材料試驗機對啞鈴型試樣進行拉伸測試，記錄應力-應變曲線。

2. 彎曲性能：

   • 目的： 測定材料的彎曲強度、彎曲模量（反映抗彎剛度和強度）。
   • 方法： 按標準（如ISO 178）進行三點或四點彎曲測試。

3. 沖擊性能：

   • 目的： 評價材料抵抗沖擊破壞的能力，即韌性。POM通常需要關注其缺口敏感性。
   • 方法：
     • 簡支梁沖擊試驗： 按標準（如ISO 179）在帶缺口或無缺口試樣上進行。
     • 懸臂梁沖擊試驗： 按標準（如ISO 180）進行。通常測試帶缺口試樣的沖擊強度。

4. 壓縮性能：

   • 目的： 測定材料在壓縮載荷下的強度、模量及屈服行為（尤其適用于承受壓縮載荷的部件）。
   • 方法： 按標準（如ISO 604）進行壓縮測試。

5. 硬度測試：

   • 目的： 表征材料抵抗局部塑性變形（壓入）的能力。
   • 方法： 洛氏硬度（如R標尺，ISO 2039-1）、球壓痕硬度（ISO 2039-1）或邵氏硬度（D標尺，ISO 868）較為常用。

6. 耐磨性與摩擦系數：

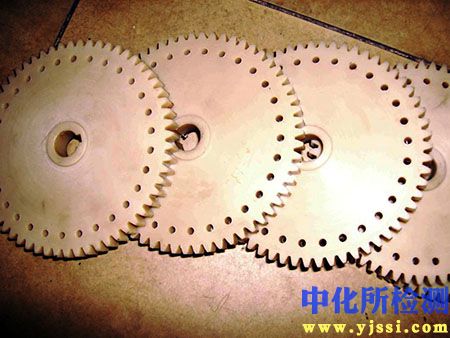

   • 目的： POM常用于齒輪、軸承等摩擦部件，耐磨性是關鍵指標。
   • 方法： 采用標準耐磨試驗機（如Taber磨耗儀，ASTM D1044）或摩擦磨損試驗機（如球-盤/環-塊式，ASTM G99/G133）測定磨耗量、摩擦系數。

三、 熱性能檢測

1. 熱變形溫度：

   • 目的： 評估材料在短時、低載荷下抵抗熱變形的能力（非實際使用溫度上限）。
   • 方法： 按標準（如ISO 75-1/Af, Bf）在特定彎曲應力（如1.8 MPa, 0.45 MPa）下，測量試樣達到規定撓度時的溫度。

2. 維卡軟化溫度：

   • 目的： 測定材料在特定升溫速率和恒定穿透載荷下，達到規定穿透深度時的溫度。
   • 方法： 按標準（如ISO 306, A50/A120）進行測試。

3. 熔點與熔程：

   • 目的： 確定材料的熔融轉變溫度及其范圍。
   • 方法： 主要采用差示掃描量熱法（DSC），按標準（如ISO 11357-3）測定熔融峰溫度（Tm）和結晶峰溫度（Tc）。

4. 熱失重分析：

   • 目的： 考察材料的熱穩定性和分解溫度，評估添加劑（如穩定劑）效果。
   • 方法： 按標準（如ISO 11358）在規定氣氛（通常氮氣）下，測量材料質量隨溫度/時間的變化。

四、 電性能檢測

1. 體積電阻率與表面電阻率：

   • 目的： 評估材料的絕緣性能。POM通常具有優良的電絕緣性。
   • 方法： 按標準（如IEC 60093）使用高阻計在特定溫濕度條件下測量。

2. 介電強度：

   • 目的： 測定材料抵抗電擊穿的能力。
   • 方法： 按標準（如IEC 60243-1）在平板電極間逐步增加電壓，直至試樣擊穿。

3. 介電常數與介質損耗因數：

   • 目的： 評估材料在交變電場中的極化程度和能量損耗（特別關注高頻應用）。
   • 方法： 按標準（如IEC 60250）使用電容電橋或網絡分析儀在不同頻率下測量。

五、 耐環境性能檢測

1. 耐化學藥品性：

   • 目的： 評估材料在接觸特定化學介質（如酸、堿、溶劑、油類）后性能的變化（如溶脹、開裂、強度損失）。
   • 方法： 將標準試樣浸泡于特定化學品中一定時間（如23°C，168h），取出后擦干，測試其質量變化率和關鍵力學性能（如拉伸強度）的保留率（參照ISO 175）。

2. 耐水解性：

   • 目的： POM在高溫高濕環境下可能發生水解降解，導致性能劣化。耐水解性是重要的長期性能指標。
   • 方法： 將試樣置于高溫高壓水（如70-120°C，95-100%RH）或沸水中處理特定時間，測試處理后性能（如拉伸強度、分子量）的下降程度。

3. 耐候性（光老化）：

   • 目的： 評估材料（特別是含顏料或未加穩定劑的牌號）在日光（尤其是紫外線）照射下的變色、粉化、開裂及性能保持率。
   • 方法： 采用氙燈老化試驗箱（如ISO 4892-2）或紫外老化試驗箱（如ISO 4892-3）進行加速老化，定期檢查外觀和測試力學性能變化。

六、 形態與表面缺陷檢測

1. 外觀檢查：

   • 目的： 檢查材料顆?；蛑破肥欠翊嬖陔s質、氣泡、變色、銀紋、飛邊、縮痕、流痕等缺陷。
   • 方法： 目視觀察或在光學顯微鏡下檢查。

2. 尺寸精度測量：

   • 目的： 對于制品，精確測量關鍵尺寸是否符合圖紙要求，評估POM優良的尺寸穩定性。
   • 方法： 使用卡尺、千分尺、三坐標測量機（CMM）、投影儀等精密測量儀器。

全面的POM材料檢測是保障其從原材料到最終制品質量可靠性的基石。通過涵蓋基礎物性、力學、熱學、電學、耐環境及外觀尺寸等多維度的標準化測試，可以有效評估材料的綜合性能，指導材料選擇、配方優化、加工工藝設定以及最終產品的質量控制與失效分析。嚴格遵循國際或國家認可的標準進行檢測，是確保結果科學性、可比性和權威性的關鍵。持續的檢測與監控是維持POM材料在關鍵應用中高性能表現的必要手段。
