以下為符合要求的完整技術(shù)文章：

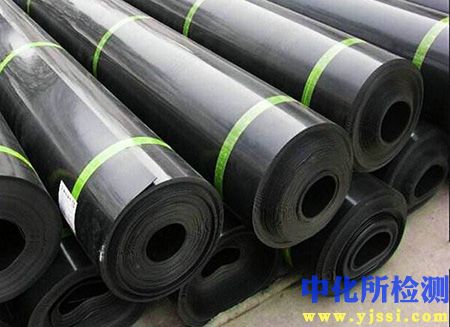

高密度聚乙烯（HDPE）土工膜質(zhì)量控制與性能檢測體系

一、材料特性與技術(shù)規(guī)范
高密度聚乙烯土工膜因優(yōu)異的耐化學(xué)腐蝕性、低滲透率及抗紫外線能力，廣泛應(yīng)用于環(huán)境工程防滲領(lǐng)域（如垃圾填埋場、人工湖、礦山堆浸池等）。其核心性能指標(biāo)包括最小厚度≥1.5mm（依據(jù)工程等級調(diào)整）、拉伸強(qiáng)度≥25MPa、斷裂伸長率≥700%（參照GB/T 17643-2011標(biāo)準(zhǔn)）。

二、關(guān)鍵檢測項目與方法分類
(一) 物理性能檢測

1. 厚度測量
   使用非接觸式超聲波測厚儀，按2m×2m網(wǎng)格布點，單點允許公差±3%。
2. 拉伸性能測試
   采用電子萬能試驗機(jī)，按ASTM D6693標(biāo)準(zhǔn)執(zhí)行縱/橫向拉伸試驗，檢測屈服強(qiáng)度及極限斷裂強(qiáng)度。

(二) 化學(xué)耐久性驗證

1. 抗紫外線老化測試
   氙燈加速老化儀模擬5年自然暴曬（ASTM D7238），保持強(qiáng)度保留率≥90%。
2. 耐化學(xué)試劑實驗
   浸泡于pH=2~13溶液30天，評估質(zhì)量變化率與強(qiáng)度衰減（參照GRI GM13標(biāo)準(zhǔn)）。

(三) 防滲性能核心指標(biāo)*

1. 滲透系數(shù)測定
   高壓水蒸氣傳遞法（ASTM E96）驗證滲透系數(shù)≤1×10?¹³ cm/s。
2. 水壓穿刺試驗
   500kPa水壓下持續(xù)2小時，膜體無滲漏為合格。

三、焊縫完整性檢測流程
(1) 非破壞性檢測

• 氣壓通道檢測
  雙焊縫間充入250kPa壓縮空氣，保壓5分鐘壓降≤20%為合格。
• 電火花掃描
  10kV電壓掃描單焊縫，漏點報警精度達(dá)1mm孔徑。

(2) 破壞性檢測取樣
每500延米焊縫截取1組試樣，執(zhí)行剪切剝離試驗（ASTM D6392），母材斷裂為合格標(biāo)準(zhǔn)。

四、現(xiàn)場施工質(zhì)量監(jiān)控要點

• 基底處理驗證
  平整度≤30mm/2m，碎石粒徑≤6mm，含水率≤15%。
• 鋪設(shè)過程管控
  錨固溝深度≥1.5m，褶皺懸空高度≤5cm，日鋪設(shè)量不超過單日焊接能力。
• 成品保護(hù)措施
  鋪設(shè)后48小時內(nèi)覆蓋保護(hù)層，避免機(jī)械碾壓及暴曬。

五、檢測標(biāo)準(zhǔn)體系參照

六、行業(yè)應(yīng)用風(fēng)險控制案例
某固體廢物處置項目因未執(zhí)行焊縫真空檢測（ASTM D5641），運(yùn)行兩年后發(fā)生滲漏污染事故，后續(xù)修復(fù)成本達(dá)初始投資的3倍。該案例證實：第三方檢測機(jī)構(gòu)在材料入場、焊接過程及驗收階段的全程介入，可降低85%的工程失效風(fēng)險。

：全周期質(zhì)量控制的價值
從原材料入廠檢驗到服役期定期監(jiān)測（建議每5年進(jìn)行滲漏定位掃描），構(gòu)建覆蓋設(shè)計、施工、運(yùn)維三階段的檢測體系，是保障防滲工程50年設(shè)計壽命的核心路徑。尤其需重視隱蔽焊縫的交叉驗證檢測，確保工程全生命周期環(huán)境安全。

注：文中數(shù)據(jù)來源于公開發(fā)布的技術(shù)規(guī)范及行業(yè)白皮書，不涉及特定商業(yè)實體技術(shù)參數(shù)。
