離子交換樹脂檢測：原理、方法與關(guān)鍵指標(biāo)

導(dǎo)言

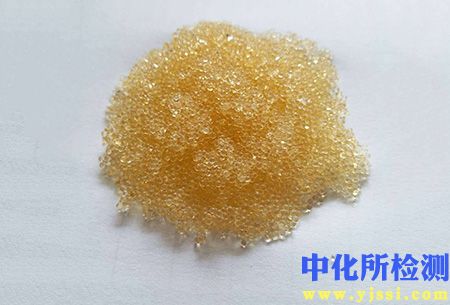

離子交換樹脂是水處理、化工提純、制藥及食品工業(yè)等領(lǐng)域的核心功能材料，其性能優(yōu)劣直接影響工藝效率與產(chǎn)品質(zhì)量。對樹脂進(jìn)行科學(xué)、系統(tǒng)的檢測是確保其滿足使用要求的關(guān)鍵環(huán)節(jié)。本指南旨在提供一套完整的離子交換樹脂檢測流程與方法體系。

一、 物理與化學(xué)性能基礎(chǔ)檢測

• 外觀與粒徑分布：

  • 目視檢查： 觀察樹脂顏色、透明度、均勻性，檢查是否存在異物、破碎顆粒或結(jié)塊現(xiàn)象。
  • 篩分法測定粒徑分布： 使用標(biāo)準(zhǔn)篩網(wǎng)組對已知體積的濕態(tài)樹脂進(jìn)行篩分，計算不同粒徑范圍樹脂的質(zhì)量或體積百分比。常用指標(biāo)包括均一系數(shù)（有效粒徑/有效粒徑）和不均一系數(shù)（有效粒徑/有效粒徑）。
  • 顯微鏡觀察： 輔助觀察顆粒形狀、表面狀態(tài)及破損情況。

• 含水率：

  • 原理： 測定樹脂內(nèi)部所含游離水分的質(zhì)量分?jǐn)?shù)。是計算其他性能指標(biāo)（如交換容量）的基礎(chǔ)。
  • 方法： 將濕態(tài)樹脂用濾紙吸干表面水分后，稱取一定量（W1），置于烘箱中于105±5°C下干燥至恒重（W2）。含水率 = [(W1 - W2) / W1] × 100%。

• 濕真密度與濕視密度：

  • 濕真密度： 單位體積樹脂顆粒本身（不包括顆粒間空隙）的質(zhì)量。常用比重瓶法測定。
  • 濕視密度： 單位體積樹脂床層（包括顆粒間空隙）的質(zhì)量。通常用量筒法測定：將一定量經(jīng)充分溶脹的濕態(tài)樹脂在量筒中自由沉降后讀取體積（V），稱重（W），濕視密度 = W / V (g/mL)。

• 溶脹性：

  • 轉(zhuǎn)型體積變化： 樹脂從一種離子型態(tài)轉(zhuǎn)變?yōu)榱硪环N離子型態(tài)時發(fā)生的體積變化率。常用方法是將樹脂在特定離子型態(tài)下（如H+型或Na+型）充分溶脹平衡后，測量其體積，再轉(zhuǎn)型至另一指定型態(tài)（如Na+型或Cl-型），再次測量體積并計算變化率。

二、 功能基團(tuán)與交換性能核心檢測

• 全交換容量：

  • 原理： 單位質(zhì)量干樹脂中所含可交換離子基團(tuán)的總量（mmol/g干樹脂）。
  • 陽樹脂（強(qiáng)酸型）測定： 常用動態(tài)法（柱法）或靜態(tài)法。如：將H+型樹脂用過量NaCl溶液處理，置換出的H+用標(biāo)準(zhǔn)NaOH溶液滴定。
  • 陰樹脂（強(qiáng)堿型）測定： 常用動態(tài)法（柱法）。如：將Cl-型樹脂用過量Na?SO?溶液處理，置換出的Cl-用AgNO?溶液滴定或離子色譜法測定。

• 強(qiáng)型基團(tuán)與弱型基團(tuán)容量：

  • 陽樹脂： 強(qiáng)酸基團(tuán)（如磺酸基）和弱酸基團(tuán)（如羧酸基）容量的測定。常用分步滴定法或不同pH下的選擇性離子交換法。
  • 陰樹脂： 強(qiáng)堿基團(tuán)（如季銨基）和弱堿基團(tuán)（如伯、仲、叔胺基）容量的測定。常用分步滴定法或不同鹽型下的交換容量差減法。

• 中性鹽分解容量：

  • 原理： 表征弱酸或弱堿樹脂在特定條件下與中性鹽溶液反應(yīng)的能力。
  • 弱酸陽樹脂： 測定其與NaCl溶液反應(yīng)時釋放的H+量（用NaOH滴定）。
  • 弱堿陰樹脂： 測定其與NaCl溶液反應(yīng)時吸附的酸量（用HCl滴定流出液酸度變化）。

三、 動態(tài)性能與應(yīng)用模擬檢測

• 轉(zhuǎn)型率：

  • 原理： 樹脂由一種離子型態(tài)轉(zhuǎn)變?yōu)榱硪环N離子型態(tài)的程度（%）。
  • 方法： 通常通過測定轉(zhuǎn)型后樹脂中目標(biāo)離子的含量或殘余原離子含量來計算。如H+型陽樹脂轉(zhuǎn)為Na+型后，測定其殘余H+含量或Na+含量。

• 體積交換容量：

  • 原理： 單位體積濕態(tài)樹脂（通常指轉(zhuǎn)型后特定離子型態(tài)）所具有的交換能力（mol/L 或 eq/L 濕樹脂）。是設(shè)計離子交換裝置的重要參數(shù)。
  • 計算： 體積交換容量 = 全交換容量 × (1 - 含水率) × 濕視密度。

• 動力學(xué)性能：

  • 交換速率： 通過測定不同接觸時間下溶液中目標(biāo)離子的濃度變化，計算交換速率常數(shù)或半交換時間。
  • 柱實(shí)驗(yàn)：
    • 泄漏曲線/穿透曲線： 在標(biāo)準(zhǔn)條件下（流速、床高、溫度、進(jìn)水濃度），連續(xù)通入含目標(biāo)離子的溶液，測定流出液中目標(biāo)離子濃度隨時間（或流出液體積）的變化曲線。關(guān)鍵參數(shù)包括穿透點(diǎn)（如泄漏濃度達(dá)到進(jìn)水濃度5%或10%時）、飽和點(diǎn)、工作交換容量。
    • 再生效率： 測定再生劑用量、濃度、流速對樹脂再生后工作交換容量的恢復(fù)程度。

• 機(jī)械強(qiáng)度：

  • 磨后圓球率：
    • 原理： 模擬樹脂在運(yùn)行和反洗過程中承受的物理摩擦和沖擊。
    • 方法（常用滾磨法）： 將一定量濕態(tài)樹脂與特定粒徑的玻璃珠放入滾磨機(jī)中旋轉(zhuǎn)規(guī)定時間，分離樹脂與玻璃珠，用標(biāo)準(zhǔn)篩網(wǎng)篩分，計算未破碎樹脂（完整圓球）所占的質(zhì)量百分比。
  • 壓碎強(qiáng)度（單顆粒）： 測定單個樹脂顆粒被壓碎時所能承受的最大力（通常用儀器測定）。

四、 特殊性能與安全指標(biāo)檢測

• 溶出物：
  • 有機(jī)物溶出（TOC/COD）： 測定樹脂在水中浸泡后釋放的有機(jī)碳總量或化學(xué)需氧量。
  • 無機(jī)離子溶出： 測定樹脂轉(zhuǎn)型或使用過程中可能釋放的有害無機(jī)離子（如重金屬、砷、硫酸鹽等），常用ICP-MS、AAS或離子色譜法。
• 熱穩(wěn)定性： 考察樹脂在高溫下的性能變化（如交換容量損失、分解）。
• 化學(xué)穩(wěn)定性： 考察樹脂對強(qiáng)氧化劑、強(qiáng)酸、強(qiáng)堿等的耐受能力。
• 滲透穩(wěn)定性： 考察樹脂在反復(fù)溶脹-收縮循環(huán)下的結(jié)構(gòu)穩(wěn)定性（抗?jié)B透沖擊能力）。

檢測注意事項(xiàng)與樣品準(zhǔn)備

1. 代表性取樣： 確保樣品能代表整批樹脂。
2. 預(yù)處理：
   • 轉(zhuǎn)型： 根據(jù)檢測項(xiàng)目要求，將樹脂轉(zhuǎn)化為特定的離子型態(tài)（如H+、Na+、Cl-、OH-型）。轉(zhuǎn)型需徹底，并用去離子水充分洗滌至流出液電導(dǎo)率穩(wěn)定且符合要求。
   • 溶脹： 檢測前，樹脂需在去離子水中充分溶脹達(dá)到平衡狀態(tài)（通常浸泡數(shù)小時至過夜）。濕態(tài)檢測項(xiàng)目均需使用充分溶脹的樹脂。
3. 標(biāo)準(zhǔn)操作： 嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)方法（如GB/T、ASTM、ISO等）或公認(rèn)的實(shí)驗(yàn)室規(guī)程進(jìn)行操作，控制溫度、濃度、流速、時間等關(guān)鍵參數(shù)。
4. 平行實(shí)驗(yàn)與空白對照： 重要檢測項(xiàng)目應(yīng)進(jìn)行平行實(shí)驗(yàn)。進(jìn)行滴定、比色等分析時，需設(shè)置空白對照。
5. 安全防護(hù)： 使用酸堿、有機(jī)溶劑及處理廢液時，需穿戴防護(hù)用品，在通風(fēng)櫥內(nèi)操作，遵守實(shí)驗(yàn)室安全規(guī)定。

系統(tǒng)、規(guī)范的離子交換樹脂檢測是評估其質(zhì)量、篩選適用型號、優(yōu)化工藝運(yùn)行及預(yù)測使用壽命的科學(xué)依據(jù)。通過結(jié)合物理化學(xué)性質(zhì)、交換性能、動態(tài)特性和安全指標(biāo)的全面檢測，能夠?yàn)闃渲倪x型、應(yīng)用和維護(hù)提供堅實(shí)的數(shù)據(jù)支撐，最終保障相關(guān)工藝過程的高效、穩(wěn)定與安全。

實(shí)用小貼士

• 記錄樹脂原始信息： 檢測前務(wù)必記錄樹脂牌號（避免具體企業(yè)名）、型號、批次號、出廠日期及初始型態(tài)。
• 轉(zhuǎn)型是關(guān)鍵： 樹脂型態(tài)直接影響檢測結(jié)果（尤其含水率、密度、交換容量）。確保轉(zhuǎn)型完全和徹底清洗是獲得準(zhǔn)確數(shù)據(jù)的基石。
• 關(guān)注“濕態(tài)”： 大部分關(guān)鍵性能檢測（如交換容量、動力學(xué)）都是在充分溶脹的濕態(tài)下進(jìn)行，模擬實(shí)際運(yùn)行條件。干態(tài)數(shù)據(jù)主要用于理論計算和研究對比。
