襯板檢測：守護設備核心屏障的關鍵技術

引言
在眾多工業領域，如礦山、建材、電力、冶金等，襯板作為保護設備外殼、抵抗物料沖擊與磨損的關鍵屏障，其狀態直接影響設備運行效率、使用壽命與安全生產。對襯板進行系統、精準的檢測，是預判風險、優化維護策略、保障連續生產的核心環節。本文將深入探討襯板檢測的關鍵技術、標準與方法，并展望其發展趨勢。

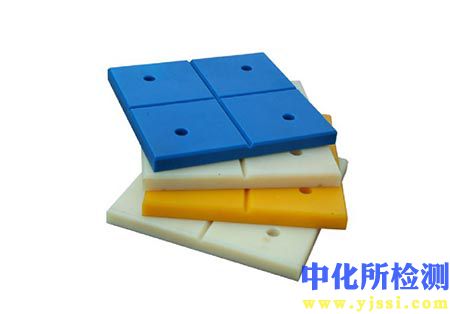

一、 認知襯板：功能與失效模式

襯板主要安裝于球磨機、破碎機、輸送設備等內部，承擔著：

1. 保護主體設備： 直接承受物料（礦石、煤塊、水泥熟料等）的沖擊、研磨和腐蝕，防止設備筒體或殼體過早損壞。
2. 提升作業效率： 特定形狀的襯板（如波形、階梯形）能優化物料運動軌跡，提升粉碎或輸送效率。
3. 降低運行噪音： 吸收部分沖擊能量，改善工作環境。

主要失效模式包括：

• 磨損減薄： 長期受物料沖刷、摩擦導致厚度均勻或不均勻減薄，是最常見、最主要的失效形式。
• 斷裂與裂紋： 過載沖擊、材料疲勞、安裝應力或內部缺陷擴展導致襯板局部開裂或整體斷裂。
• 變形與翹曲： 高溫作用、局部應力過大或材料蠕變導致襯板形狀發生改變。
• 脫落與松動： 連接螺栓松動、斷裂或襯板本身破損導致其從設備基體上脫落。
• 腐蝕： 在濕法作業或特定化學環境中，材料發生電化學或化學腐蝕。

這些失效不僅降低設備效率，更可能引發襯板脫落砸傷設備、堵塞流程，甚至導致設備非計劃停機，造成重大經濟損失和安全風險。因此，對襯板狀態進行及時、準確的檢測至關重要。

二、 核心檢測技術與方法

針對襯板的不同失效模式和安裝環境，需采用多種檢測技術相結合的方式：

1. 厚度測量（關鍵指標）：

   • 超聲波測厚： 最常用、最核心的無損檢測方法。利用超聲波在材料中傳播并反射回波的原理，精確測量剩余厚度。需注意：
     • 表面處理：被測表面需平整、清潔，去除厚層油漆、結垢、附著物，必要時打磨。
     • 耦合劑：保證探頭與襯板表面良好聲耦合。
     • 校準：使用標準試塊校準儀器，確保精度。
     • 網格化測量：在襯板表面劃分網格，逐點測量并記錄，尤其關注易磨損區域（如進料端、沖擊區）。
   • 卡尺/測厚規測量（離線）： 對于拆卸下的襯板或可接近的邊緣，可使用卡尺或專用測厚規進行直接測量，精度較高。

2. 表面狀態與宏觀缺陷檢查（視覺與輔助）：

   • 目視檢查： 通過人孔或檢修口，借助強光手電筒、內窺鏡等工具，檢查襯板表面是否有明顯裂紋、斷裂、嚴重變形、翹曲、螺栓松動或缺失、大面積脫落等宏觀缺陷。
   • 錘擊檢查： 用適當力度敲擊襯板表面，通過聲音（清脆或空洞）判斷是否存在松動、內部剝離或嚴重裂紋。
   • 著色滲透探傷： 對于表面開口裂紋（尤其懷疑有疲勞裂紋時），可清潔表面后噴涂滲透劑，再顯像觀察，能清晰顯示細微表面裂紋。
   • 磁粉探傷： 適用于鐵磁性材料襯板，能有效檢測表面及近表面裂紋。

3. 連接緊固性檢查：

   • 力矩扳手檢查： 對襯板固定螺栓進行定力矩緊固或抽查，確認其預緊力是否達標，防止松動。
   • 目視/敲擊輔助： 檢查螺栓是否有剪切斷裂、螺紋損壞、墊圈缺失等。

4. 新興技術探索：

   • 振動監測分析： 通過安裝在設備外殼的振動傳感器，監測設備運行時的振動信號。襯板嚴重磨損、斷裂或大面積脫落時，設備振動頻譜往往會發生特征性變化，可作為輔助判斷依據。
   • 聲發射監測： 在設備運行過程中，襯板產生裂紋或發生斷裂時，會釋放瞬態彈性波（聲發射信號）。通過布置傳感器捕捉并分析這些信號，可實現對襯板動態損傷的早期在線監測。技術門檻較高，應用處于探索階段。
   • 基于圖像識別的智能檢測： 利用高清攝像頭或機器人搭載視覺系統進入設備內部（需停機），自動拍攝襯板圖像，通過AI算法識別磨損區域、裂紋、螺栓狀態等，提高檢測效率和客觀性。

三、 檢測標準與判定依據

檢測結果的準確判定離不開科學的標準：

1. 剩余厚度標準：

   • 設備制造商通常會提供襯板的最小允許剩余厚度（Min Allowable Thickness）建議值，這是判斷是否更換的關鍵指標。例如，某型號球磨機襯板初始厚度為100mm，最小允許厚度可能設定為40-50mm。
   • 行業經驗值：根據襯板材質（高錳鋼、合金鋼、橡膠等）、使用部位、工況條件，存在行業普遍認可的磨損安全余量經驗值。
   • 均勻磨損率計算： 磨損率 = (初始厚度 - 當前平均厚度) / 運行時間。通過歷史數據積累，可預測襯板壽命，指導計劃性更換。
   • 關鍵點： 不僅要看平均厚度，更要關注最薄點厚度和磨損的均勻性。局部嚴重減薄（如出現凹坑、溝槽）即使平均厚度尚可，也可能引發斷裂風險。

2. 缺陷判定標準：

   • 裂紋： 任何貫穿性裂紋或長度、深度超過一定限值（通常依據設備規范或行業經驗）的表面裂紋，均視為不可接受，需立即更換。
   • 斷裂/脫落： 發生任何斷裂或部分脫落，必須立即停機處理。
   • 變形/翹曲： 變形程度是否影響物料流、導致異常磨損或存在脫落風險。
   • 螺栓狀態： 螺栓松動、斷裂、損壞數量超過一定比例或關鍵位置螺栓失效，需及時緊固或更換。

四、 檢測實施要點與難點

• 停機窗口： 大多數深入檢測（如內部目視、網格化測厚）需在設備停機檢修時進行。合理安排檢測計劃與生產計劃至關重要。
• 環境惡劣： 設備內部空間狹小、光線不足、粉塵大、殘留物料多、溫度高，給檢測人員操作和儀器使用帶來困難。需做好通風、照明、安全防護（防墜落、防粉塵）。
• 表面處理： 清除襯板表面的厚層附著物（礦漿、結塊）是獲得準確厚度測量值的前提，耗時耗力。
• 數據記錄與管理： 詳細記錄檢測位置、測量值、發現缺陷等信息，建立襯板“健康檔案”，便于跟蹤磨損趨勢、壽命預測和優化備件管理。
• 人員技能： 檢測人員需熟悉設備結構、襯板材質、檢測儀器原理與操作規范，具備辨別缺陷的能力。

五、 發展趨勢與展望

• 智能化與自動化： 搭載多種傳感器（視覺、超聲波、激光掃描）的檢測機器人或爬行器將逐步應用于襯板內部檢測，減少人員進入高風險環境的需求，提高檢測效率和數據的客觀性、一致性。
• 在線監測技術深化： 振動、聲發射等在線監測技術的可靠性與診斷精度將進一步提升，結合大數據分析和機器學習算法，有望實現對襯板狀態的實時評估和早期預警，減少非計劃停機。
• 數字孿生應用： 結合設備運行數據、歷史檢測數據、物料特性等，構建襯板磨損的數字孿生模型，進行更精準的壽命預測和維修決策優化。
• 新材料與新結構監測需求： 隨著復合襯板（如金屬-橡膠復合）、新型耐磨材料的應用，需要開發適配其特性的專用檢測方法和評價標準。

結語
襯板檢測絕非簡單的“量厚度”，而是一項融合多種技術手段、依賴科學標準判據、貫穿設備全生命周期的系統性工程。從基礎的手工檢測到日益發展的智能在線監測，其核心目標始終如一：準確評估襯板狀態，識別潛在風險，為科學維修決策提供堅實依據。面對惡劣工況與高效生產的需求，持續優化檢測技術、提升智能化水平、加強數據驅動管理，是保障工業設備安全、穩定、長周期運行的關鍵所在。
