多晶硅檢測：高純材料的質量守護者

多晶硅作為半導體芯片和太陽能電池的核心基礎材料，其純度與質量直接決定了終端產品的性能與可靠性。從原料硅石到最終的光伏組件或集成電路芯片，多晶硅需經歷一系列嚴格、精準的品質檢驗與控制流程。這些檢測貫穿原材料處理、生產過程監控及成品質量把控等關鍵環節。

一、 原材料質量根基：源頭把控

高品質多晶硅始于優質原料。原料硅石的初始純度直接影響后續提純難度與最終產品質量。

• 化學成分分析：
  • 關鍵指標： 精確測定硅石中各類雜質（如鐵、鋁、鈣、鈦、硼、磷等金屬與非金屬元素）的含量。
  • 檢測技術： 主要依賴X射線熒光光譜分析（XRF）、電感耦合等離子體原子發射光譜法（ICP-AES）或質譜法（ICP-MS）等高靈敏度儀器。
  • 目的： 篩選合格原料，預估后續提純工藝要求，確保初始雜質水平可控。
• 物理特性評估：
  • 粒度與分布： 通過激光粒度分析儀測量原料顆粒大小及分布均勻性，這對冶煉爐內的反應效率至關重要。
  • 表觀特征： 目視或顯微鏡檢查是否存在明顯雜質、異物或異常色澤。
  • 水分測定： 嚴格控制原料含水量，防止冶煉過程產生噴濺或引入額外氧雜質。

二、 生產過程實時監控：品質動態保障

多晶硅生產工藝（如改良西門子法、流化床法、硅烷法）復雜且能耗高，生產過程中的實時監控是保障成品質量的核心環節。

• 氣體純度監測：
  • 核心關注點： 對參與化學反應的關鍵氣體（氫氣HCl、三氯氫硅SiHCl3、硅烷SiH4等）進行持續高精度分析。
  • 實時手段： 采用在線氣相色譜儀（GC）、傅里葉變換紅外光譜儀（FTIR）或激光氣體分析儀。
  • 目標： 確保反應氣體純度極高（通常達到ppb甚至ppt級），杜絕雜質氣體引入污染硅沉積。
• 沉積過程參數控制：
  • 關鍵參數： 精確控制反應爐內溫度場分布、氣體流量配比、系統壓力等核心工藝參數。
  • 監控方式： 大量使用熱電偶、壓力傳感器、流量計并結合齊全控制系統（如PLC/DCS）。
  • 目的： 維持最佳沉積條件，保證硅棒/顆粒生長速率、晶體結構均勻性及雜質控制水平。
• 尾氣成分分析：
  • 檢測對象： 對工藝尾氣中的未反應原料、副產物及可能逸出的雜質進行成分分析。
  • 技術應用： 在線質譜（MS）結合GC是常用分析方法。
  • 意義： 優化工藝效率，評估物料利用率，監控雜質排放，保障環保合規。

三、 成品多晶硅全面檢驗：性能與純度評估

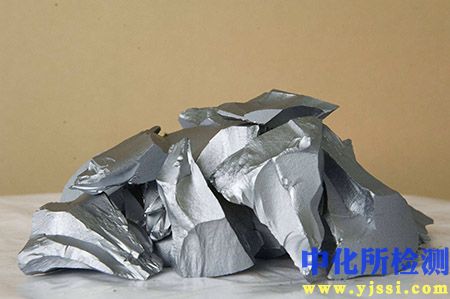

生產完成的多晶硅棒、塊或顆粒需接受一系列嚴格的物理、化學及電學性能測試，以評定其等級與適用領域（半導體級或太陽能級）。

• 物理特性檢測：
  • 外觀檢查： 目視或借助放大設備檢查表面是否存在裂紋、孔洞、夾雜物、金屬析出或異常顏色區域（如紅硅、黑硅）。
  • 尺寸與幾何公差： 使用精密測量工具（卡尺、影像儀）確認產品尺寸符合規格要求（直徑、長度、方錠邊長等）。
  • 晶體結構分析： 通過X射線衍射（XRD）確定晶向、多晶/單晶占比及晶粒尺寸分布。
  • 硬度與力學性能： 評估材料在后續切割、加工過程中的抗破損能力。
• 化學成分分析（核心）：
  • 痕量雜質檢測：
    • 重點元素： 對硼（B）、磷（P）、碳（C）、氧（O）以及鋁（Al）、鐵（Fe）、鉻（Cr）、鎳（Ni）、銅（Cu）、鋅（Zn）等過渡金屬元素進行精準定量。
    • 高端技術： 輝光放電質譜法（GDMS）因其極高靈敏度（可達ppt級）和寬元素覆蓋范圍，成為半導體級多晶硅雜質分析的金標準。低溫傅里葉變換紅外光譜（FTIR）是測定間隙氧（Oi）、替位碳（Cs）濃度的主要方法。二次離子質譜（SIMS）提供極表面及縱向雜質分布信息。
  • 體電阻率測試：
    • 原理： 基于四探針法測量材料導電能力，間接反映III、V族雜質（主要是B和P）的總濃度。
    • 意義： 是區分太陽能級（電阻率通常在0.5-3 Ω·cm或更低）與半導體級（電阻率可達數百甚至上千Ω·cm）多晶硅的核心指標之一。
• 電學性能評估（半導體級）：
  • 少數載流子壽命測試：
    • 方法： 常用微波光電導衰減法（μ-PCD）或準穩態光電導法（QSSPC）進行非接觸測量。
    • 重要性： 載流子壽命是表征硅材料質量的關鍵電學參數，直接影響半導體器件的性能和太陽能電池的轉換效率。
  • 缺陷密度分析： 利用表面光電壓（SPV）、深層瞬態譜（DLTS）等技術評估晶體內部位錯、層錯等缺陷密度及其對電學性能的影響。
• 碳/氧含量專項分析：
  • 技術手段： 除FTIR外，惰性氣體熔融-紅外吸收法或庫倫滴定法也常用于碳含量測定。氧含量也常用帶電粒子活化分析法（CPAA）。
  • **管控價值：**碳、氧雜質在硅中多以復合體形式存在，影響機械強度、熱穩定性及器件性能，需嚴格控制。

四、 齊全檢測技術與未來方向

多晶硅檢測技術正向更高靈敏度、更快響應速度、更低檢測限及智能化方向發展：

1. 高靈敏度分析儀器持續演進： GDMS、SIMS等設備的檢測限不斷逼近物理極限，超痕量雜質分析能力持續提升。
2. 在線/原位檢測普及： 開發更可靠的在線傳感器和原位分析技術，實現生產過程中關鍵參數（如雜質濃度、晶體結構）的實時、無損監測與反饋控制。
3. 自動化與智能化融合： 結合機器人技術、機器視覺和人工智能算法，實現檢測流程自動化、數據處理智能化及質量判斷自主化，提升效率與可靠性。
4. 標準化與規范化加強： 國際與國內標準（如SEMI、GB）持續更新完善，推動檢測方法統一、結果互認，促進產業健康發展。

結語

嚴密、精準、貫穿始終的多晶硅檢測體系是保障其滿足半導體和光伏產業嚴苛質量要求的基石。從原料篩選到工藝監控，再到成品全方位的物化電性能評估，每一步檢測都在為提升產品純度、晶體完整性和電學性能保駕護航。隨著分析技術的持續突破與智能化水平的提升，多晶硅檢測必將為這一關鍵基礎材料的持續創新與高質量發展提供更強大的支撐。
