焊錫膏質量檢測：精密電子制造的關鍵環節

引言
焊錫膏作為表面貼裝技術（SMT）的核心材料，其品質直接決定了電子組件的焊接可靠性與最終產品的性能。系統而嚴格的焊錫膏檢測是確保焊接良率、提升產品品質不可或缺的環節。

一、焊錫膏的關鍵特性與檢測目標

• 物理性能：

  • 黏度與觸變性： 影響印刷時的流動性、脫模性及印刷后圖形保持能力。過高導致印刷困難、拉尖；過低則易塌陷、擴散。觸變性確保膏體在剪切力（如刮刀作用）下粘度降低便于填充網孔，靜止后恢復高粘度保持形狀。
  • 金屬含量： 決定焊點最終的合金體積和強度。需確保合金粉末百分比符合規格。
  • 粒度分布： 影響印刷性能、焊接時錫珠產生概率及焊點光潔度。需監控粉末粒徑范圍及分布均勻性。
  • 坍落/冷熱塌陷： 評估焊錫膏印刷后抵抗重力或預熱階段流動變形的能力，防止橋連或短路。

• 化學性能：

  • 助焊劑活性與含量： 影響潤濕性、焊點可靠性和殘留物特性。活性不足導致潤濕不良、虛焊；過高則可能腐蝕元件引腳或板面。含量需平衡焊接效果與殘留物清潔要求。
  • 酸值： 量化助焊劑酸性強弱，關聯其活性和潛在腐蝕性。
  • 鹵素含量： 針對無鹵要求，檢測氯、溴等鹵素元素總量或離子濃度。
  • 助焊劑殘留特性： 評估殘留物的絕緣電阻、腐蝕性（表面絕緣電阻/SIR測試）及外觀。

• 使用性能：

  • 印刷性： 實際印刷過程中的連貫性、圖形分辨率、脫模完整性。
  • 可焊性： 焊接時熔融焊料在焊盤和元件引腳上的鋪展、潤濕能力。
  • 錫珠： 焊接過程中產生微小焊料球的風險。
  • 存儲穩定性： 在規定的存儲條件下，保持其物理化學特性不發生顯著改變的能力（粘度變化、金屬氧化等）。

二、焊錫膏的主要檢測方法

• 物理性能檢測：

  • 黏度測試： 使用旋轉粘度計，在不同轉速（模擬不同剪切速率）下測量黏度，評估觸變指數。
  • 金屬含量測試： 常用重量法（溶劑清洗除去助焊劑后稱量合金粉末重量）或X射線熒光光譜法（XRF）無損快速測量。

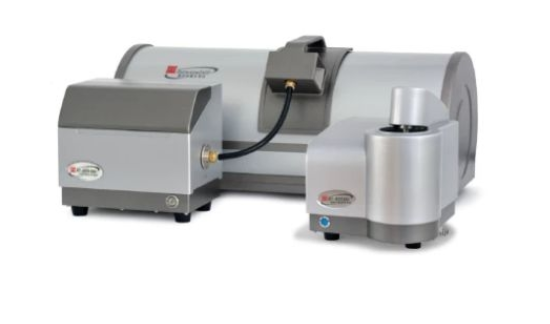

  • 粒度分析： 采用激光衍射粒度分析儀測量合金粉末的粒徑分布（D10, D50, D90）。
  • 坍落/塌陷測試： 印刷標準圖形（如間距細小的相鄰焊盤），在特定溫濕度條件下放置規定時間或經過預熱區模擬，觀察測量圖形的變形程度。

• 化學性能檢測：

  • 助焊劑含量： 通常與金屬含量測試結合計算得出（重量法）。
  • 酸值測定： 標準滴定法（如電位滴定）。
  • 鹵素含量測試： 離子色譜法（IC）精確測定鹵素離子濃度；氧彈燃燒-離子色譜/微庫侖法測定總鹵素。
  • 表面絕緣電阻（SIR）測試： 在特定溫濕度條件下，測量焊錫膏殘留物覆蓋的梳形電極間的絕緣電阻，評估其長期電化學遷移風險和腐蝕性。
  • 銅鏡腐蝕測試： 定性評估助焊劑活性物質的腐蝕性。

• 外觀與工藝性能檢測：

  • 錫膏印刷效果評估： 使用自動錫膏檢測儀（SPI），通過2D/3D光學成像技術，自動測量印刷后焊盤的體積、面積、高度、偏移、橋連、拉尖、少錫等缺陷，提供量化數據。
  • 可焊性測試：
    • 潤濕平衡測試： 定量測量焊料熔融時對測試樣片（如銅片）的潤濕力和潤濕時間。
    • 擴展率測試： 測量熔融焊料在特定基板上的鋪展直徑，計算擴展率。
    • 回流焊剖面分析： 通過回流焊后觀察焊點外觀（光澤度、潤濕角）或制作金相切片分析界面冶金結合情況（IMC層）。
  • 錫珠測試： 在特定回流曲線下焊接測試板，統計產生在規定尺寸以上錫珠的數量。
  • 存儲穩定性測試： 將樣品在特定溫濕度下存放規定天數（如0-10°C下存放6個月），定期取樣測試關鍵性能（粘度、印刷性、可焊性）的變化。

三、焊錫膏檢測流程與質量控制

1. 來料檢驗（IQC）： 焊錫膏入庫前，依據物料規格書進行關鍵項目檢測（如粘度、金屬含量、粒度、外觀、批號/有效期）。
2. 上線前檢查： 回溫后、投入印刷機前，檢查焊錫膏狀態（溫度、外觀有無干結或分層），必要時測試粘度。
3. 印刷過程監控： 利用SPI設備對每一塊或按頻率抽檢的印刷電路板（PCB）進行實時、全檢，及時發現印刷缺陷并調整工藝參數（刮刀壓力/速度、脫模速度、鋼網清潔頻率）。
4. 定期抽樣檢測： 在連續生產過程中，定時（如每4小時）從印刷機上取樣焊錫膏，進行粘度、坍落等關鍵性能復測，監控其長時間暴露在空氣中的性能變化。
5. 回流焊后焊點檢測： 通過自動光學檢測（AOI）或X射線檢測（AXI）檢查焊點質量（位置、形狀、橋連、虛焊、錫珠等），其結果可間接反映焊錫膏性能和印刷效果。
6. 實驗室深入分析： 對生產異常或失效焊點，利用實驗室設備（金相顯微鏡、SEM/EDS、XRF等）進行根本原因分析，追溯是否與焊錫膏特性相關。

四、焊錫膏檢測的重要性

• 保障焊接質量與可靠性： 及時發現焊錫膏問題，防止因粘度異常、活性不足、金屬含量偏離等導致的虛焊、橋連、焊點強度不足等缺陷，提升產品長期可靠性。
• 提升制程良率與效率： 通過SPI等在線檢測，快速發現印刷缺陷并調整，減少不良品流入后道工序，降低返修成本，提高直通率。
• 控制成本與減少浪費： 嚴格管控焊錫膏質量，避免因材料不合格導致的大量報廢；監控存儲和使用過程穩定性，減少因失效造成的浪費。
• 滿足規范與合規要求： 特別是在汽車電子、醫療、航空航天等領域，確保焊錫膏符合無鹵、低揮發物（VOC）等特定行業規范和標準要求。
• 支持工藝優化與新品導入： 精確的檢測數據為新工藝參數設定、不同焊錫膏選型評估提供客觀依據。

結語
焊錫膏檢測絕非簡單的形式化步驟，而是構建高可靠性電子產品的堅實基礎。隨著電子產品日益微型化、復雜化以及對質量要求的不斷提升，建立科學、系統、自動化的焊錫膏檢測體系，對電子制造企業實現卓越制造、贏得市場競爭力至關重要。只有通過全方位的檢測數據支撐，才能精準把控焊錫膏這“一錫之差”，確保萬千焊點的完美連接。
