珩磨機檢測：精密加工的質量守護者

核心目的：保障珩磨工藝的精度與穩定性

珩磨作為精加工的關鍵工序，其質量直接影響著工件（如缸套、液壓閥體、軸承孔等）的最終性能與壽命。珩磨機檢測并非孤立環節，而是貫穿設備狀態監控、過程能力驗證與成品質量把關的系統性工作。其核心價值在于：

1. 驗證加工精度： 確保珩磨后的工件尺寸公差、幾何精度（圓度、圓柱度、直線度等）、表面粗糙度及微觀形貌（如珩磨網紋角、深度）滿足嚴苛的技術要求。
2. 監控設備狀態： 及時發現并診斷珩磨機主軸精度、往復運動直線度、旋轉精度、夾具穩定性、砂條磨損或油石性能劣化等關鍵問題，預防批量性不良。
3. 優化工藝參數： 為調整進給壓力、旋轉速度、往復速度、沖程長度、冷卻液參數等提供數據支持，實現工藝的持續改進。
4. 保障過程穩定性： 實施統計過程控制，確保珩磨過程長期處于穩定受控狀態。

核心檢測對象與內容

珩磨機檢測主要圍繞設備本身和加工結果（工件）兩大方面展開：

• 設備性能檢測：

  • 主軸系統： 主軸徑向跳動、軸向竄動、回轉精度。
  • 往復運動機構： 運動直線度、平行度、定位精度、重復定位精度、速度穩定性。
  • 進給系統： 進給力精度與穩定性、位移分辨率。
  • 夾具系統： 定位精度、重復夾緊精度、剛性及穩定性。
  • 冷卻潤滑系統： 流量、壓力、溫度、清潔度、過濾效果。
  • 砂條/油石漲縮機構： 漲縮均勻性、響應速度。

• 工件質量檢測：

  • 尺寸精度： 孔徑、長度、關鍵位置尺寸等。
  • 幾何精度： 圓度、圓柱度、直線度、平行度、垂直度等。
  • 表面質量：
    • 表面粗糙度： Ra, Rz, Rmax 等參數，評估微觀不平度。
    • 表面形貌： 珩磨網紋角、網紋深度、紋理均勻性、有無劃傷、燒傷等缺陷。
  • 材料特性變化（可選）： 表層顯微硬度、殘余應力（在特定要求下檢測）。

關鍵檢測技術與方法

針對不同的檢測對象和精度要求，需采用相應的檢測手段：

• 幾何精度檢測：

  • 高精度坐標測量機： 綜合測量孔徑、位置度、圓度、圓柱度、直線度等形位公差。是幾何精度檢測的“金標準”。
  • 氣動量儀/電子塞規： 快速、高精度測量孔徑，常用于生產線在線或批量抽檢。
  • 圓度儀/圓柱度儀： 專用于高精度測量工件的圓度、圓柱度、同軸度等。
  • 激光干涉儀： 用于檢測珩磨機主軸回轉精度、導軌直線度、定位精度等關鍵設備幾何精度，精度可達亞微米級。

• 表面粗糙度與形貌檢測：

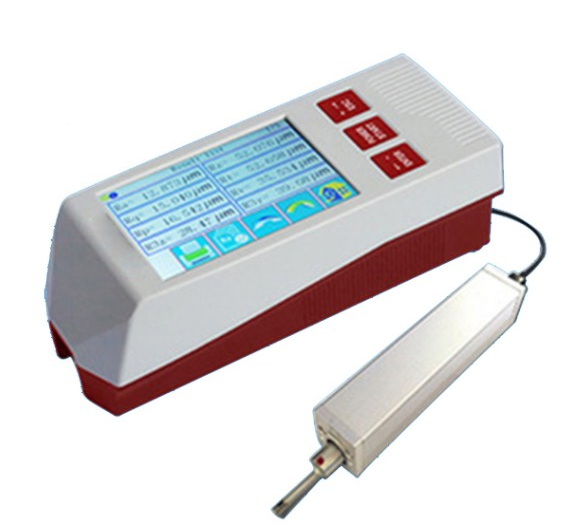

  • 接觸式粗糙度儀： 使用金剛石觸針在工件表面移動，直接測量Ra, Rz等粗糙度參數。可描繪輪廓曲線。

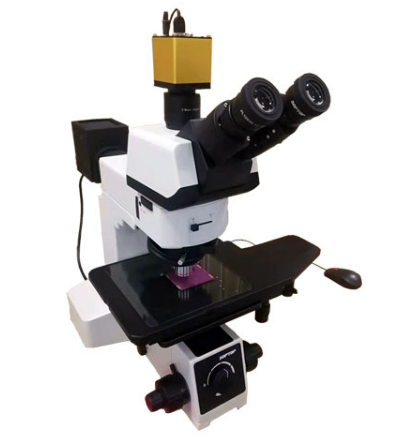

  • 非接觸式粗糙度儀（白光干涉儀/共聚焦顯微鏡）： 利用光學原理，無接觸測量粗糙度及微觀三維形貌，尤其適合檢測珩磨網紋結構、深度及均勻性，避免劃傷軟質表面。
  • 表面輪廓儀： 結合接觸與非接觸技術，可測量較大范圍內的表面輪廓和粗糙度。

• 設備運動性能檢測：

  • 激光多普勒測振儀： 非接觸測量主軸、導軌等關鍵運動部件的振動頻譜，診斷不平衡、不對中、軸承磨損等故障。
  • 動態力傳感器： 安裝在主軸或進給機構上，實時監測珩磨過程中的切削力變化，反映砂條狀態、材料去除率及過程穩定性。
  • 編碼器與光柵尺： 內置或外置于運動軸，提供高分辨率的位置和速度反饋，是閉環控制和精度驗證的基礎。

• 過程監控與數據分析：

  • 傳感器網絡： 集成力、振動、聲發射、溫度、流量、壓力等多種傳感器，實時采集加工狀態數據。
  • 數據采集系統： 將傳感器信號轉換為可處理的數據。
  • 統計分析軟件： 應用SPC（統計過程控制）方法，分析尺寸、粗糙度等關鍵質量特性的波動趨勢，判斷過程是否受控。
  • 預測性維護算法： 基于設備運行數據（振動、電流、溫度等）建立模型，預測關鍵部件（如主軸軸承、導軌）的剩余壽命，提前安排維護。

檢測數據的應用與價值

精確的檢測數據是驅動珩磨工藝優化和設備維護決策的核心依據：

1. 質量判定與追溯： 嚴格依據標準判定工件合格與否，建立完整質量檔案，實現問題追溯。
2. 設備預防性維護： 基于精度檢測和狀態監測數據，制定科學的維護計劃，更換磨損部件（如主軸軸承、導軌滑塊、密封件），校準關鍵參數，避免突發故障停機。
3. 工藝參數調優： 分析不同參數組合下工件的尺寸、粗糙度、網紋效果等，找到最優加工窗口，提升效率與質量穩定性。
4. 砂條/油石管理與更換： 根據工件表面質量變化（如粗糙度上升、網紋不清晰）和加工力變化，判斷砂條磨損程度，確定最佳更換時機。
5. 新工藝開發驗證： 在新材料、新結構工件或新珩磨方案導入時，通過系統檢測驗證其可行性與效果。

挑戰與發展趨勢

盡管檢測技術不斷進步，珩磨機檢測仍面臨挑戰：

• 在線實時檢測： 高精度幾何尺寸和表面形貌的在線實時測量仍是難點，尤其在嚴苛的生產節拍下。
• 復雜內孔檢測： 深孔、小孔、異形孔的全面高精度檢測對傳感器和測量方法提出更高要求。
• 多源數據融合： 如何有效整合設備狀態數據、工藝參數數據與工件質量數據，構建更精準的工藝模型和預測模型。
• 智能化與自動化： 檢測設備的自動化上下料、程序自動生成、AI輔助缺陷識別與判定是發展方向。

未來，珩磨機檢測將朝著更高精度、更高效率、更強智能化的方向發展：

• 集成化測量系統： 在珩磨機上或線旁集成多功能測量站，實現工件關鍵參數的快速自動測量。
• AI驅動分析： 利用機器學習分析海量檢測數據，實現更精準的質量預測、工藝優化和設備故障診斷。
• 數字孿生應用： 構建珩磨機和加工過程的數字模型，結合實時檢測數據，實現虛擬調試、工藝仿真和預測性維護。
• 新型傳感器應用： 如更高靈敏度的微力傳感器、更高速的光學傳感器等，提升檢測能力和效率。

結語

珩磨機檢測是確保精密孔加工質量不可或缺的基石。從設備關鍵性能的精密校準，到工件最終質量的嚴格把關，再到工藝過程的深度優化，系統化、高精度的檢測貫穿始終。隨著傳感技術、數據處理能力和人工智能的飛速發展，珩磨機檢測將變得更加智能、高效和深入，為高端制造業持續提供更可靠、更精密的質量保障，推動珩磨技術不斷邁向新的高度。持續投入和關注檢測技術的升級與應用，是提升珩磨加工核心競爭力的關鍵所在。
