涂層附著力檢測利器：劃格試驗詳解與應用指南

副標題：精準評估涂層結合強度的標準化方法

在涂層質量控制的諸多指標中，附著力——即涂層與基材之間結合的牢固程度——無疑是最核心的性能之一。它直接決定了涂層的保護效果、裝飾性能和使用壽命。如何快速、可靠且標準化地評估涂層附著力？劃格試驗（Cross-Cut Test）以其操作簡便、直觀有效、成本低廉的特點，成為工業界和實驗室廣泛采用的標準方法。

一、核心原理：剝離力下的破壞模式

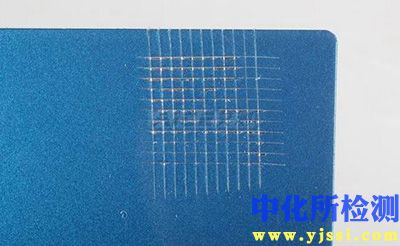

劃格試驗的核心原理在于通過人為制造局部應力集中點，模擬涂層在實際應用中可能遇到的剝離或剪切破壞。具體操作是使用特制的鋒利刀具，在涂層表面切割出相互垂直、間距相等、穿透至基材的網格狀切口（通常為6x6或11x11條），形成一個規則的方格圖案。隨后，使用壓敏膠帶（特制膠帶，粘合力恒定）緊貼在網格區域，并以接近90度或180度的標準角度快速撕離。

• 強附著力表現： 膠帶僅能粘走切割產生的少量碎屑，網格交叉處及方格內的涂層幾乎無脫落。
• 弱附著力表現： 方格內的涂層大片或整塊被膠帶粘走，暴露出基材。

通過觀察并對比膠帶撕離后涂層網格區域的破損形態，即可直觀地判斷涂層附著力的優劣。其本質是評估涂層在受到特定方向剝離力時，其內部內聚力與涂層-基材界面結合力之間的相對強弱關系。

二、標準化操作流程：細節決定準確性

要獲得可靠、可重復且可比對的結果，嚴格遵循標準化的操作流程至關重要。國際上最常用的標準包括ASTM D3359（美標）和ISO 2409（國際/歐標）。雖然兩者在細節（如劃格數量、評級描述）上略有差異，但核心步驟一致：

1. 樣品準備：

   • 基材表面應平整、清潔、干燥，無油污、銹蝕或疏松物。
   • 涂層需完全固化達到規定的時間和環境條件（溫度、濕度）。
   • 測試區域應平整，避免曲面或邊緣（除非專門評估邊緣附著力）。

2. 切割工具選擇與操作：

   • 刀具： 使用符合標準的單刃或多刃切割刀具。刀刃必須鋒利無缺口（每測幾個點需檢查或更換刀刃）。多刃刀可一次切割多條平行線，效率更高。
   • 切割參數：
     • 切割間距： 根據涂層厚度選擇（通常涂層<60μm：1mm間距；60-120μm：2mm間距；>120μm：3mm間距）。
     • 切割深度： 必須確保刀刃穿透涂層直達基材表面。可通過調整切割力度或在顯微鏡下確認。
     • 切割方向： 兩組切割線應相互垂直。切割動作應平穩、勻速、一次完成，避免抖動或重復切割。切割線應清晰、筆直、相交。
   • 清理： 用軟刷輕輕刷去切割產生的涂層碎屑，避免觸碰切口邊緣。

3. 膠帶粘貼與剝離：

   • 膠帶選擇： 使用符合標準規定粘合力的專用壓敏膠帶（如ASTM D3359指定類型）。
   • 粘貼： 將膠帶平整、無氣泡地覆蓋在網格區域，用手指或橡皮擦用力摩擦膠帶背面，確保其與涂層充分接觸。
   • 靜置時間： 保持膠帶貼合約90秒（具體時間依標準而定）。
   • 剝離： 在0.5-1.0秒內，以盡可能接近180度（或90度，依標準）的角度快速撕離膠帶。剝離動作應平穩、連續。

4. 結果評定：

   • 在充足光源下（必要時使用放大鏡或低倍顯微鏡）仔細檢查網格區域涂層脫落情況。
   • 對照標準中提供的圖譜和文字描述進行評級（見下表）。評定應基于切割線交叉處及切割線之間方格內涂層的脫落程度。

三、結果解讀與評級標準（以ASTM D3359方法B / ISO 2409為例）

四、關鍵影響因素與誤差控制

劃格試驗看似簡單，但結果易受多種因素影響，需嚴格控制：

• 涂層狀態： 固化不完全（太軟）、過度固化（太脆）、厚度不均勻、內部應力過大都會顯著影響結果。
• 基材性質： 基材的硬度、剛性、表面粗糙度直接影響測試效果。過軟基材（如塑料）在切割時會變形，可能導致假陽性（附著力差）。
• 刀具鋒利度： 鈍刀會產生撕裂而非干凈切割，導致結果偏差（評級變差）。必須定期檢查更換刀片！
• 切割深度： 未切到底（假陽性）、切入基材過深（影響基材本身）都會導致結果不準。
• 切割間距： 未按涂層厚度選擇，可能導致結果偏離標準評級體系。
• 膠帶粘合力： 使用非標準膠帶或膠帶粘合力不符合要求（如過期、儲存不當）會直接影響剝離效果。
• 操作規范性： 粘貼壓力、摩擦程度、剝離角度和速度的差異會導致結果波動。需要操作者訓練有素。
• 環境條件： 溫度、濕度可能影響涂層性能和膠帶粘性（應在標準溫濕度下進行）。

五、典型應用場景

劃格試驗因其便捷性和標準化，廣泛應用于：

1. 生產過程監控： 在涂裝線上對產品涂層進行快速附著力抽檢，及時發現工藝問題（如前處理不良、固化不當）。
2. 原材料驗證： 評估不同涂料批次、不同底材對附著力的影響。
3. 研發與配方優化： 對比不同涂料配方、涂層體系（底漆/面漆）、前處理工藝對最終附著力的提升效果。
4. 質量驗收依據： 作為產品涂層附著力是否符合合同或標準要求的判斷依據。
5. 失效分析： 分析涂層剝落、起泡等失效原因時，初步評估失效區域的附著力狀況。

六、優勢與局限性

• 優勢：
  • 簡單快捷： 設備便宜，操作易學，測試速度快。
  • 直觀可視： 結果直接呈現在涂層表面，易于觀察和評定。
  • 半定量化： 通過標準評級體系，可將附著力狀況分級量化，便于比較和交流。
  • 標準化程度高： 遵循國際通用標準，結果具有較好的可比性。
  • 無損區域小： 僅在測試點造成局部微小破壞。
• 局限性：
  • 主觀性： 評級依賴于人眼觀察與標準圖譜對比，存在一定主觀判斷空間。
  • 適用范圍： 主要用于相對較薄（通常<250μm）、較硬涂層的平面基材。對軟基材、厚涂層、彈性涂層、曲面效果不佳。
  • 區分度有限： 對于附著力非常好的涂層（5B/0級），難以進一步區分微小差異。對于附著力極差的涂層（0B/5級），也無法區分其具體失效模式差異。
  • 非絕對強度值： 給出的是相對等級，而非具體的附著力強度數值（如MPa）。
  • 人為因素影響大： 刀具狀態、切割力度、膠帶粘貼和剝離操作等對結果影響顯著。

七、安全操作與注意事項

• 防護用具： 操作刀具時務必佩戴防割手套和護目鏡，防止割傷或碎屑飛濺入眼。
• 刀具管理： 保持刀具鋒利，妥善存放，避免傷人。鈍刀及時更換。
• 基材固定： 確保樣品穩固，防止切割時滑動。
• 廢棄處理： 廢棄的刀片和膠帶應按危險廢棄物相關規定處理。

總結：

劃格試驗作為評估涂層附著力的經典方法，以其原理清晰、操作簡便、成本低廉和標準化程度高等特點，在涂料研發、生產和質量控制領域發揮著不可或缺的作用。理解其原理、嚴格遵循標準操作流程、充分認識影響因素并正確解讀結果，是確保測試結果準確可靠的關鍵。雖然它存在一定局限性，但在其適用范圍內，劃格試驗依然是快速、有效診斷涂層與基材結合狀態的首選工具之一。在進行關鍵評估或結果存疑時，可結合拉拔法（測定絕對強度值）等其他附著力測試方法進行綜合判斷。
