欄桿頂部水平推力檢測：方法與安全意義解析

引言：守護垂直界面的安全防線
欄桿、扶手作為建筑中關鍵的豎向分隔與防護構件，其承載能力直接關系到使用者的生命安全。其中，頂部水平推力承載性能是衡量其抵抗人群擁擠、倚靠甚至意外沖擊的核心指標。科學、規范地進行頂部水平推力檢測，是確保建筑公共安全不可或缺的技術手段。

一、為何檢測水平推力？——理解其力學核心

欄桿并非簡單的裝飾，而是承受水平荷載（主要是推力）的受力構件：

• 抵抗人群荷載： 在陽臺、走廊、樓梯、看臺等人員密集區域，人群的倚靠、擠壓會對欄桿產生持續的水平推力。
• 應對意外沖擊： 人員跌倒、物品撞擊等突發情況可能產生瞬時沖擊力。
• 滿足規范強制要求： 國家及地方建筑結構荷載規范（如GB 50009）明確規定了欄桿頂部需承受的最小水平荷載標準值（通常為1.0 kN/m ~ 1.5 kN/m，取決于應用場所），這是設計、施工和驗收的基本依據。
• 評估真實承載能力： 理論計算與圖紙符合性檢查無法完全替代實物檢測。檢測能驗證實際構件的材料強度、連接節點可靠性、安裝質量是否達到設計要求。

二、如何進行檢測？——試驗方法與關鍵步驟

檢測的核心是模擬實際受力狀態，向欄桿頂部施加水平推力并測量其響應：

1. 檢測依據與原則：

   • 嚴格遵循相關國家或行業標準（如GB 50205《鋼結構工程施工質量驗收規范》中關于欄桿檢驗的部分、JGJ/T 488《建筑護欄技術規程》等）及具體工程設計文件要求。
   • 等效模擬原則： 施加的荷載應能等效替代規范規定的最小水平荷載或其檢驗值（通常為設計值的1.5倍）。
   • 代表性原則： 選取具有代表性的檢測單元（如最不利位置、跨度最大處、構造特殊節點處等）。

2. 主要檢測設備：

   • 加載系統： 液壓千斤頂（配手動或電動泵站）、電動加載作動器（配伺服控制系統）或測力計（配合反力裝置手動加載）。要求量程、精度符合標準，加載穩定可控。
   • 力值測量系統： 高精度力傳感器（內置或外接），實時采集并記錄施加的推力值。
   • 位移測量系統： 位移計或激光測距儀，用于測量加載點處欄桿頂部的水平位移及關鍵部位（如立柱根部、連接節點）的變形。
   • 數據采集儀： 同步采集力和位移信號，繪制荷載-位移曲線。
   • 反力裝置： 堅固的支架或利用周邊穩固結構（如墻體、柱），為加載提供可靠的反力支撐點。

3. 檢測流程詳解：

   • 前期準備：
     • 確認欄桿安裝完成，混凝土、砂漿等達到設計強度。
     • 清理檢測區域，移除障礙物，確保安全。
     • 檢查設備狀態，進行標定（力傳感器、位移計）。
     • 選取并標記檢測點（加載點、位移測點）。
     • 安裝反力裝置（確保其剛度遠大于被測欄桿）。

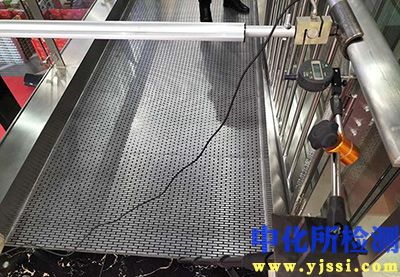

     • 安裝加載設備（千斤頂/作動器），確保加載軸線水平且垂直于欄桿平面，作用點位于扶手或頂部橫桿中心線。
     • 安裝位移計（對準加載點及立柱根部等關鍵部位）。
     • 連接數據采集系統，進行通道調試。
   • 預加載：
     • 施加少量荷載（約設計值的10-20%），檢查設備、儀表和欄桿狀態是否正常。
     • 卸載，觀察變形是否可恢復。此步驟有助于消除安裝間隙。
   • 正式加載與持荷：
     • 分級加載：按標準要求（如每級加載設計值的20%）逐步增加荷載至目標值（通常為規范規定的承載力檢驗值，如1.5倍設計值）。
     • 持荷穩定：在每級荷載和目標荷載下，保持荷載穩定一段時間（如2-5分鐘），記錄穩定的位移讀數并觀察欄桿狀態（有無異響、裂縫、明顯塑性變形、連接松動等）。
   • 數據記錄與觀察：
     • 實時記錄各級荷載值及對應的位移值。
     • 密切觀察加載點、立柱根部、焊縫或螺栓連接處、埋入/錨固部位等關鍵位置是否有裂縫開展、材料屈服、滑移、松動、拔出現象。
     • 繪制荷載(F)-位移(δ)曲線。
   • 卸載：
     • 分級卸載至零，記錄殘余位移。
     • 檢查卸載后欄桿是否有永久性變形或損傷。
   • 特殊情況處理：
     • 破壞性試驗（如需要）： 繼續加載直至試件破壞（失去承載力或變形過大），測定極限承載力（用于研究或特殊鑒定）。
     • 原位檢測限制： 現場條件復雜時（如反力難建立、空間受限），可采用等效的、經過論證的簡化方法，但應確保核心評判指標（承載力、位移限值）的可驗證性。

三、結果評判與安全意義——數據背后的解讀

檢測結果的判定是確保安全的最后關卡：

1. 核心評判指標：

   • 承載力合格： 在目標荷載（承載力檢驗值）下，欄桿結構未發生破壞（如斷裂、失穩），關鍵節點連接無失效（如焊縫開裂、螺栓剪斷、錨栓拔出），保持結構完整性。
   • 變形滿足要求： 在目標荷載作用下的最大水平位移（或卸載后的殘余位移）不超過標準限值（通常規定為高度H的1/100或具體數值如30mm，不同規范有差異）。過大變形意味著剛度不足，影響使用安全感和穩定性。
   • 無影響安全的損傷： 在整個加載過程中及卸載后，不應出現影響結構安全性和耐久性的裂紋（特別是脆性材料根部裂紋）、不可恢復的塑性變形等。

2. 不合格的嚴重后果：

   • 承載能力不足： 在正常使用荷載或意外沖擊下可能發生斷裂、傾覆，導致人員墜落傷亡。
   • 變形過大： 引發使用者恐慌，增加倚靠時的心理不安全感；長期變形可能導致連接件疲勞、松動，最終誘發安全事故；影響建筑美觀。
   • 潛在隱患： 檢測中發現的節點松動、微小裂紋等，可能在后續使用中逐漸發展成嚴重缺陷。

：構筑堅實可靠的安全屏障
欄桿頂部水平推力檢測絕非形式化的步驟，而是通過科學的力學試驗，直接檢驗防護構件的“筋骨”是否強健。其結果直接關乎建筑使用者的生命安全底線。嚴格依據標準規范執行檢測程序，精準測量荷載與變形，科學評判結構性能，是及時發現隱患、杜絕因欄桿失效導致惡性安全事故的關鍵技術保障。這種檢測所體現的，是對生命安全的敬畏和工程責任的具體落實，為建筑環境構筑起一道堅實可靠的安全屏障。
