絕緣電阻試驗：電力設備安全運行的基石

試驗原理與目的

絕緣電阻試驗通過施加直流高壓，測量電氣設備絕緣介質（如電纜、電機繞組、變壓器套管）對電流的阻礙能力。該阻值（兆歐，MΩ）直接反映絕緣材料的整體干燥度、清潔度與完好性。其核心目的在于：

• 評估初始狀態： 確認新裝或檢修后設備的絕緣性能是否合格。
• 偵測潛在缺陷： 發現受潮、污穢、老化開裂、劣化等絕緣劣化跡象。
• 預防性維護： 預測絕緣壽命，避免設備運行時發生擊穿、短路甚至火災等嚴重事故。

核心測試設備

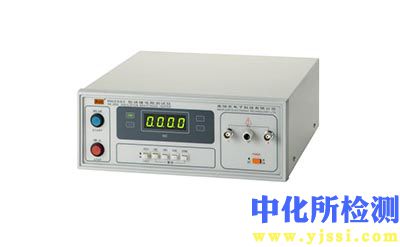

1. 兆歐表（絕緣電阻測試儀）：
   • 核心部件： 內置直流高壓發生器（電壓范圍常為100V、250V、500V、1000V、2500V、5000V、10000V等）及精密測量電路。
   • 功能： 提供穩定測試電壓，精確測量并顯示絕緣電阻值。
   • **關鍵指標：**測試電壓檔位、量程范圍、精度等級、短路電流能力。
2. 輔助線纜與接頭：
   • 高壓測試線（絕緣強度須匹配測試電壓）、接地線、屏蔽線（消除表面泄漏干擾）。

標準化試驗流程

1. 前期準備：
   • 安全第一： 設備完全斷電，驗明確無電壓；鄰近帶電體做好隔離。
   • 充分放電： 對大電容設備（長電纜、大電機、電容器）測試前后必須充分放電（時間通常達數分鐘），消除殘余電荷。
   • 清潔處理： 徹底清潔被測部位表面污垢、濕氣（使用干燥清潔布或無水酒精）。
   • 拆除連接： 斷開設備所有對外連線（如電纜兩端、電機接線端子），充分暴露被測絕緣。
   • 環境記錄： 測量并記錄環境溫濕度（影響結果判讀）。
   • 儀表檢查： 兆歐表開機自檢、開路/短路測試驗證功能正常。
2. 接線操作：
   • 將兆歐表“L”端（線路端）接至被測導體，“E”端（接地端）接至設備金屬外殼或地線。
   • 若需消除表面泄漏影響（如在潮濕環境），使用“G”端（屏蔽端）連接保護環。
   • 確保連接牢固可靠。
3. 加壓測試：
   • 電壓選擇： 嚴格依據設備額定電壓及行業標準（如GB/T、IEC、IEEE）選定測試電壓（如低壓設備常用500V或1000V，中高壓設備用2500V或5000V）。
   • 施加電壓： 啟動兆歐表，保持測試電壓穩定。
   • 讀取數值： 待讀數穩定（通常60秒或按標準規定時間，如IEC推薦1分鐘值）后記錄絕緣電阻值（R60s）。對于吸收特性評估，需記錄15秒（R15s）和60秒（R60s）值計算吸收比（R60s/R15s），或記錄1分鐘（R1min）和10分鐘（R10min）值計算極化指數（PI = R10min/R1min）。
4. 結束與恢復：
   • 測試完畢，先停止輸出，再斷開“L”端連線。
   • 關鍵步驟： 立即通過接地棒對被測設備及測試線進行充分放電。
   • 恢復所有斷開的外部連接。

結果解讀與標準參考

• 最低限值： 各類設備均有最低絕緣電阻要求（查閱相應設備標準或規程）。例如：低壓電機常溫下通常要求>1 MΩ/kV（額定電壓）；新敷設低壓電力電纜常要求>數十或數百MΩ。
• 趨勢分析： 縱向比較（歷史數據）比單次測量更重要！ 絕緣電阻值顯著下降（如降至前次的1/3-1/5）、吸收比<1.3（或極化指數<2.0）通常強烈提示絕緣受潮或劣化。
• 溫度校正： 絕緣電阻隨溫度升高顯著下降。需將實測值按標準公式校正至基準溫度（如40℃）后比較。
• 綜合判斷： 結合吸收比/極化指數、歷史曲線、設備運行狀況、環境因素等進行全面評估。即使阻值達標但吸收特性異常，仍需警惕。

關鍵安全警示

• 高壓危險！ 測試電壓可致命。操作人員須經專業培訓，佩戴絕緣手套，保持安全距離，嚴格執行斷電、驗電、放電程序。
• 充分放電： 測試前后對設備及測試線放電是保命的強制性步驟。對大電容設備尤為重要。
• 環境適宜： 避免在雷雨、極端潮濕或污穢環境下測試，否則結果不可靠且風險增大。
• 設備匹配： 選用量程、電壓、短路電流符合被測設備要求的兆歐表。

應用場景

該試驗廣泛應用于：

• 電力變壓器（繞組、套管、鐵芯絕緣）
• 高壓/低壓電機、發電機（繞組對地、相同）
• 電力電纜（新敷設驗收、預防性試驗、故障定位后）
• 開關柜、互感器、避雷器等高壓電器
• 家用電器、電動工具安規檢測（常規定較低測試電壓）
• 電氣裝置布線（新建或改造驗收）

優勢與局限性

• 優勢： 設備便攜、操作相對簡便、成本低、對整體絕緣劣化（尤其受潮）敏感度高、無損檢測。
• 局限性： 難以精確定位局部缺陷點；受表面狀態影響大；對某些老化形式（如局部放電初期）不敏感；需結合耐壓試驗（如直流耐壓、交流耐壓）等更全面評估絕緣強度。

未來發展與展望

絕緣電阻試驗作為最基礎、最普及的絕緣診斷方法，其地位不可替代。未來趨勢在于：

• 智能化集成： 測試儀集成數據存儲、無線傳輸、自動溫度校正、初步分析功能。
• 在線監測探索： 結合弱信號檢測技術，研究非接觸式或低干擾在線絕緣電阻監測的可能性。
• 數據融合診斷： 將絕緣電阻數據與介質損耗因數（Tanδ）、局部放電、油色譜分析等多參數融合，利用AI算法進行更精準的絕緣狀態評估與壽命預測。

絕緣電阻試驗猶如電氣設備的“健康體檢”，通過定期嚴謹的執行與科學分析，為及早發現絕緣隱患、杜絕電氣事故、保障電網與人身安全構筑起至關重要的第一道防線。深刻理解其原理、規范操作步驟并精準解讀結果，是電氣從業者不可或缺的核心技能。
