菱鎂礦成分檢測：關鍵指標與方法解析

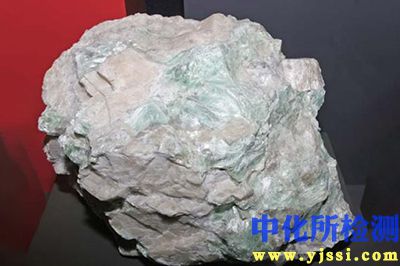

一、 為何精準檢測菱鎂礦成分至關重要？

菱鎂礦作為重要的非金屬礦產資源，其主要成分是碳酸鎂。其品質與雜質含量直接決定了其工業應用價值與方向：

• 決定工業用途： 高純度菱鎂礦是制備高純氧化鎂、優質耐火材料（如鎂磚、鎂碳磚）的基石。而雜質（如SiO2、CaO、Fe2O3、Al2O3）含量高的礦石，則多用于生產鎂質化工產品或低級耐火材料。
• 影響生產工藝： 雜質成分直接影響煅燒工藝、能耗以及最終產品的性能（如耐火度、體積穩定性、抗侵蝕性）。
• 支撐資源評價與貿易： 準確的分析數據是礦床評價、儲量計算、礦石定價及貿易結算的核心依據。
• 保障產品質量： 對于耐火材料、化工產品等下游產業，嚴格控制原料菱鎂礦的成分是保證其產品質量穩定性的前提。

二、 核心成分：氧化鎂與氧化鈣的測定

• 核心目標： 準確測定MgO和CaO的含量是評價菱鎂礦品質的首要任務，通常兩者之和能反映主礦物的含量。

• 經典方法：EDTA絡合滴定法

  • 原理： 利用乙二胺四乙酸（EDTA）能與Mg²?和Ca²?形成穩定絡合物的特性。
  • 關鍵步驟：
    1. 樣品分解： 通常采用鹽酸或混合酸（如鹽酸-硝酸）溶解樣品，使鎂、鈣轉化為離子狀態。
    2. 分離干擾： 采用氨水或六次甲基四胺等沉淀劑，使鐵、鋁、鈦等氫氧化物沉淀分離，避免干擾滴定。
    3. 鈣鎂連續滴定：
       • 先調節pH>12（常用NaOH），使Mg²?生成Mg(OH)?沉淀，用鈣指示劑（如鈣黃綠素或鈣試劑）指示，EDTA滴定Ca²?。
       • 然后調節pH≈10（常用NH?-NH?Cl緩沖溶液），用鉻黑T或酸性鉻藍K等指示劑，EDTA滴定Mg²?。
  • 特點： 設備簡單、成本低、準確度高，是實驗室廣泛采用的基礎方法，尤其適用于主量成分分析。但對操作人員技術要求較高，步驟相對繁瑣。

• 儀器方法：X射線熒光光譜法

  • 原理： 樣品被高能X射線激發，產生特征X射線熒光。通過測量Mg、Ca等元素特征譜線的強度，對比標準樣品進行定量。
  • 特點： 快速（幾分鐘內完成多元素同時測定）、無損、精密度高，特別適合批量樣品分析。對標準樣品的依賴性強，設備投入較大，對低含量元素靈敏度有時不足。

三、 關鍵雜質元素的檢測

雜質元素（SiO?, Fe?O?, Al?O?等）的含量是劃分菱鎂礦等級的關鍵指標。

• 二氧化硅的測定

  • 重量法（經典基準法）：
    • 原理： 樣品堿熔（常用碳酸鈉或氫氧化鈉）或用混合酸分解后，在強酸性介質中使硅酸脫水成二氧化硅沉淀，灼燒稱重。
    • 特點： 準確度高，是仲裁方法，但流程長、操作繁瑣。
  • 分光光度法（硅鉬藍法）：
    • 原理： 在酸性介質中，硅酸與鉬酸銨生成黃色硅鉬雜多酸，用還原劑（如抗壞血酸、硫酸亞鐵銨）還原成藍色硅鉬藍絡合物，測量其吸光度定量。
    • 特點： 靈敏度高、操作相對簡便、速度快，適用于中低含量硅的測定。
  • ICP-OES / ICP-MS法： 能快速、同時測定硅及其他雜質元素，尤其適合痕量分析。

• 三氧化二鐵與三氧化二鋁的測定

  • EDTA絡合滴定法： 在分離硅后的濾液中，可用EDTA滴定鐵、鋁合量（常用磺基水楊酸指示鐵，PAN指示鋁），或分別滴定。
  • 分光光度法：
    • 鐵： 鄰菲啰啉法（顯色穩定、靈敏度高、選擇性好）。
    • 鋁： 鉻天青S法或鋁試劑法等。
  • 原子吸收光譜法： 火焰原子吸收（FAAS）是測定中低含量鐵、鋁的常用方法，選擇性好，操作簡便。
  • ICP-OES / ICP-MS法： 多元素同時測定，效率最高，覆蓋含量范圍寬。

• 其他雜質元素： 如K?O、Na?O、MnO、TiO?、P?O?等，通常采用AAS或ICP-OES/MS法測定。

四、 燒失量的測定

• 意義： 反映菱鎂礦中碳酸鹽礦物（主要是MgCO?）在高溫下分解釋放CO?和H?O（來自吸附水和結晶水）的量。是計算礦物組成的重要參數。
• 方法： 將樣品在特定高溫（通常為950-1000°C）下灼燒至恒重，計算質量損失百分比。
• 公式： LOI (%) = [(m1 - m2) / m1] * 100%，其中m1為灼燒前樣品質量，m2為灼燒后樣品質量。

五、 伴生礦物的識別與評估

菱鎂礦常伴生白云石、滑石、石英、方解石等礦物。準確識別和評估這些礦物對礦石的加工利用方案設計至關重要。

• X射線衍射法：
  • 原理： 不同礦物具有獨特的晶體結構，產生特征X射線衍射圖譜。
  • 應用： 是鑒定礦物物相最直接、最權威的方法，可半定量估算各礦物相含量。
• 巖礦鑒定法：
  • 原理： 借助偏光顯微鏡，觀察巖石薄片中礦物的光學性質（形態、顏色、解理、干涉色、消光角等）。
  • 應用： 直觀識別礦物種類、觀察結構構造、評估嵌布關系，為選礦提供依據。
• 熱分析法： 差熱分析或熱重分析可用于區分菱鎂礦、白云石、滑石等礦物，因它們的分解溫度不同。

六、 主要檢測方法對比與選擇

選擇策略：

• 日常大批量主次量元素分析： XRF是首選，高效經濟。
• 高精度仲裁或標準物質分析： 化學濕法（滴定、重量）仍是基準。
• 多元素（尤其痕量）高效精準分析： ICP-OES綜合優勢明顯。
• 超痕量元素分析： ICP-MS。
• 礦物組成鑒定： XRD必不可少，輔以巖礦鑒定。
• 快速現場篩查： 便攜式XRF（PXRF）有一定應用，但精度通常低于實驗室設備。

：

菱鎂礦成分檢測是一個涉及多指標、多方法的系統工程。從主成分氧化鎂、氧化鈣的精確測定，到關鍵雜質元素二氧化硅、三氧化二鐵、三氧化二鋁等的嚴格控制，再到燒失量的評估以及伴生礦物的鑒定，每一項數據的準確性都關乎礦石資源的合理利用與產品價值的最大化。現代分析技術（如XRF、ICP-OES）大大提高了檢測效率和通量，但經典的化學分析方法（滴定、重量法）在基準測量中仍有不可替代的地位。實驗室需根據具體檢測需求、樣品量、精度要求及成本效益，選擇最適宜的方法或方法組合，確保提供科學、可靠的分析數據，為菱鎂礦資源的開發、利用和質量控制提供堅實的技術支撐。
