夾雜物檢測：材料內部純凈度的關鍵評估技術

一、引言：微觀世界的“不速之客”

在金屬、陶瓷、玻璃等各類材料的生產與加工過程中，非金屬夾雜物（Inclusions）的生成幾乎是難以完全避免的。這些存在于材料基體內部的微小“異物”，其尺寸、形態、分布及化學組成對材料的物理性能（如強度、韌性、疲勞壽命）和工藝性能（如成型性、焊接性、耐蝕性）有著至關重要的影響。因此，對材料中夾雜物的精準檢測與表征，已成為評估材料質量、優化生產工藝、保障最終產品服役安全性的核心環節。

二、夾雜物的本質與危害：微觀缺陷的宏觀影響

• 定義與來源： 夾雜物通常指在材料熔煉、凝固或后續加工過程中，卷入或反應生成的、與基體成分和結構不同的物質顆粒。其主要來源包括：
  • 內生夾雜： 熔體內化學反應產物（如脫氧產物、硫化物、氮化物）。
  • 外來夾雜： 熔煉和澆注過程中混入的爐襯、耐火材料、爐渣、保護渣等。
  • 二次氧化產物： 澆注和凝固過程中的空氣氧化。
• 主要危害：
  • 應力集中源： 硬質、尖銳的夾雜物（如氧化鋁簇群）易成為裂紋萌生的起點，顯著降低材料的疲勞強度和斷裂韌性。
  • 破壞連續性： 削弱基體連續性，影響材料的塑性和韌性。
  • 惡化加工性能： 在軋制、鍛造、拉拔等過程中，夾雜物可能導致表面缺陷或內部裂紋。
  • 影響特殊性能： 如降低材料的耐蝕性、導電性、導磁性等。
  • 破壞產品外觀： 在光學玻璃、裝飾性合金等產品中尤為明顯。

三、核心檢測技術與方法：從宏觀到微觀的透視

夾雜物檢測方法眾多，依據原理和應用場景主要分為破壞性檢測和無損檢測兩大類。

• 1. 破壞性檢測方法：

  • 金相顯微鏡法 (OM - Optical Microscography):

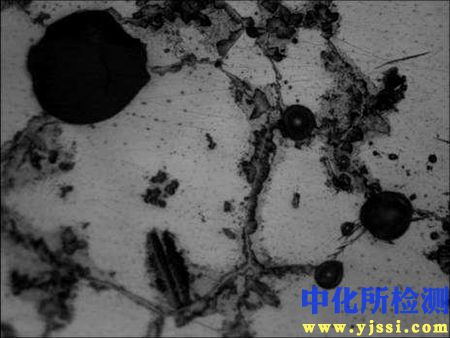

    • 原理： 對材料樣品進行切割、鑲嵌、研磨、拋光、化學或電解蝕刻后，利用光學顯微鏡觀察拋光表面。
    • 應用： 最常用、最基礎的方法。可觀察夾雜物的形貌、尺寸、數量、顏色、分布。
    • 標準依據： 廣泛應用如 ASTM E45, ISO 4967 等標準進行夾雜物的評級（如 A 類硫化物、B 類氧化鋁、C 類硅酸鹽、D 類球狀氧化物、DS 類單顆粒球狀）。
    • 局限性： 僅提供二維截面信息，難以精確判斷三維尺寸和空間分布；對微小夾雜物（<1μm）分辨率有限；無法直接確定化學組成。
  • 掃描電子顯微鏡/能譜分析法 (SEM/EDS - Scanning Electron Microscopy / Energy Dispersive X-ray Spectroscopy):
    • 原理： 利用高能電子束掃描樣品表面，收集二次電子、背散射電子成像觀察形貌和成分襯度差異，并通過特征 X 射線進行微區元素分析。
    • 應用： 可提供更高分辨率的夾雜物微觀形貌（立體感強） 并直接進行化學成分定性或半定量分析。是金相法的重要補充和深入分析手段。
    • 優勢： 結合形貌與成分，識別夾雜物類型更準確（如區分氧化鋁、尖晶石、鈣鋁酸鹽等）。
    • 局限性： 樣品制備要求高（需導電或鍍膜），設備昂貴，分析速度相對較慢。
  • 電解提取法：
    • 原理： 利用電解作用選擇性溶解金屬基體，保留不溶性的夾雜物顆粒。
    • 應用： 主要用于提取鋼中氧化物夾雜，配合過濾、X 射線衍射（XRD）或 SEM/EDS，可定量分析夾雜物的總量、尺寸分布和物相組成。
    • 優勢： 可獲得接近原始狀態的夾雜物顆粒。
    • 局限性： 流程復雜耗時，可能破壞部分細小或可溶性夾雜物，對操作要求高。

• 2. 無損檢測方法：

  • 超聲波檢測 (UT - Ultrasonic Testing):
    • 原理： 利用高頻聲波在材料內部傳播，遇到聲阻抗差異界面（如夾雜物）時發生反射或散射，通過接收和分析回波信號判斷缺陷位置、尺寸和性質。
    • 應用： 適用于大體積材料（如鑄錠、鍛件、厚板）內部宏觀夾雜物（簇群、大型單個夾雜） 的檢測和定位。相控陣超聲（PAUT）技術提高了檢測效率和分辨率。
    • 優勢： 可檢測內部缺陷，深度分辨率好，適用于在線或現場檢測。
    • 局限性： 對小尺寸夾雜物（尤其<100μm）檢測能力有限；對材料表面粗糙度、晶粒尺寸敏感；需要耦合劑；難以精確識別夾雜物類型。
  • 射線檢測 (RT - Radiographic Testing):
    • 原理： 利用 X 射線或 γ 射線穿透材料，不同物質對射線的吸收衰減不同，在膠片或數字探測器上形成密度差異影像。
    • 應用： 可檢測材料內部與基體存在密度差異的宏觀夾雜物（如高密度鎢夾雜或低密度夾渣），顯示其平面投影形狀和分布。
    • 優勢： 直觀顯示缺陷影像，有永久記錄。
    • 局限性： 對垂直于射線方向的片狀缺陷敏感度低；對微小夾雜物分辨率有限；有輻射安全防護要求；設備相對笨重。
  • 金屬原位分析儀法 (如 OES/Spark-OES - Optical Emission Spectrometry):
    • 原理： 通過火花放電激發樣品表面微小區域，分析其發射光譜確定元素含量。
    • 應用： 主要用于快速定量分析材料的整體化學成分。在特定條件下（如大樣本量統計），一些設備可通過分析光譜信號的波動或特定譜線強度來間接評估鋼中氧化物夾雜的總體水平（如氧含量指示法、夾雜物指數法）。
    • 優勢： 分析速度快，操作簡便，成本相對較低。
    • 局限性： 是間接評估，不能提供夾雜物的尺寸、形貌、分布和具體類型信息；受基體成分和夾雜物種類影響大，精度有限。
  • 大樣品表面掃描法 (如機器視覺、激光共聚焦顯微鏡):
    • 原理： 利用高分辨率相機或激光掃描大面積拋光樣品表面，通過圖像處理技術識別和統計夾雜物。
    • 應用： 用于評估夾雜物的數量、尺寸分布、長寬比等參數，尤其關注大顆粒夾雜物 (Macro-inclusions) 的統計規律。
    • 優勢： 可自動化分析大面積樣品，統計代表性好。
    • 局限性： 仍屬于破壞性取樣后的表面分析；對微小夾雜物識別能力有限；需復雜圖像處理算法。

四、技術挑戰與發展趨勢：追求更精準、更高效、更智能

盡管檢測技術不斷發展，夾雜物檢測仍面臨諸多挑戰：

• 微小夾雜物檢測： 亞微米級甚至納米級夾雜物的高效、準確檢測與表征仍是難題。
• 復雜形態與分布的表征： 不規則形狀、聚集態、三維空間分布的精確描述。
• 原位、實時監測： 生產過程中熔體或連鑄坯內夾雜物的在線、無損、實時監測技術尚未成熟。
• 夾雜物行為的定量預測： 建立夾雜物特征（成分、尺寸、形貌）與材料性能惡化程度的精確定量關系模型。
• 標準與方法的統一： 不同檢測方法的結果可比性和標準化仍需加強。

未來發展趨勢主要體現在：

• 多技術聯用： 結合 OM, SEM/EDS, EBSD（電子背散射衍射）, 甚至 TEM（透射電鏡）進行更全面的綜合分析。
• 自動化與智能化： 利用機器學習和人工智能技術，實現夾雜物圖像的自動識別、分類、測量和統計分析，提高效率和客觀性。
• 三維表征技術： 如 X 射線顯微斷層掃描（Micro-CT）技術，實現夾雜物在材料內部真實三維形貌、尺寸和空間分布的無損可視化與定量分析。
• 原位分析技術： 發展高溫原位觀察技術，研究夾雜物在熱加工過程中的形成與演變行為。
• 高靈敏度無損檢測： 開發更高頻率、更靈敏的超聲探頭，或結合非線性超聲、激光超聲等新技術提升對小尺寸夾雜物的無損檢測能力。

五、結語：質量控制的基石

夾雜物檢測是貫穿材料研發、生產控制和失效分析全過程的關鍵質量監控環節。充分理解各種檢測方法的原理、適用范圍和局限性，根據具體材料、產品要求和檢測目的選擇合適的技術手段或組合策略，是準確評估材料純凈度、優化生產工藝、提升產品性能和可靠性的根本保障。隨著檢測技術的不斷突破和智能化水平的提升，對材料內部“不速之客”的洞察將愈加精準和深入，為高性能、長壽命材料的開發與應用奠定更堅實的基礎。
