海泡石成分檢測：方法與意義詳解

一、 認識海泡石：獨特的礦物學特性

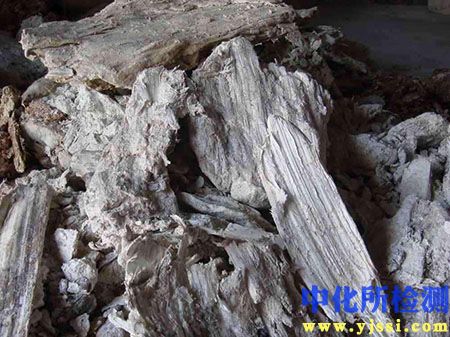

海泡石（Sepiolite）是一種具層鏈狀結構的含水富鎂硅酸鹽粘土礦物，其化學成分通式為 Mg?Si??O??(OH)?(OH?)?·8H?O。它在自然界中常呈致密塊狀、土狀或纖維狀集合體產出。海泡石因其獨特的孔隙結構（高比表面積和豐富的微孔/介孔）、優異的吸附性、觸變性、熱穩定性（耐火度可達1500-1700℃）以及良好的流變性能而被廣泛應用于眾多領域。準確測定其成分是評價其品質、確定其適用性及開發利用價值的關鍵基礎。

二、 核心檢測成分指標

海泡石成分檢測通常關注以下核心指標，它們是判斷純度、雜質含量及性能潛力的直接依據：

1. 主成分含量：

   • 二氧化硅 (SiO?)：海泡石的主要骨架成分，通常含量在55%-65%之間。含量過低可能意味著礦物純度不足。
   • 氧化鎂 (MgO)：另一主要成分，含量通常在20%-25%之間。鎂的含量直接影響其堿性和部分反應活性。
   • 總含量占比： 高純度海泡石中，SiO? + MgO 的總含量通常可達80%以上，甚至更高。這是衡量其礦物純度的最直觀指標。

2. 伴生礦物及雜質成分：

   • 碳酸鹽礦物： 主要是方解石(CaCO?)、白云石(CaMg(CO?)?)等，常引入較高的氧化鈣 (CaO) 含量（可達百分之幾到百分之十幾），顯著影響其酸溶性、熱穩定性及在特定應用（如吸附）中的性能。
   • 硫酸鹽礦物： 如石膏(CaSO?·2H?O)，引入三氧化硫 (SO?)，對熱加工過程可能產生不良影響（如起泡、腐蝕窯爐）。
   • 石英 (SiO?)： 游離石英的存在會增加產品的磨耗性，影響其在塑料橡膠等領域的填充性能。
   • 粘土礦物： 如蒙脫石、高嶺石、伊利石等，會引入氧化鋁 (Al?O?)、氧化鉀 (K?O)、氧化鈉 (Na?O) 等成分，影響流變性、粘度、陽離子交換性能等。
   • 鐵質礦物： 如赤鐵礦、針鐵礦等，引入三氧化二鐵 (Fe?O?)（含量通常在1%-5%，也可能更高），影響產品的白度、熱穩定性及在特定領域（如催化劑載體）的應用。
   • 有機質： 影響產品色澤、氣味以及在高溫應用中的行為（如燒失量大）。

3. 結晶水與吸附水：

   • 海泡石結構中包含結構水（羥基 OH）和可交換的通道水（吸附水）。高溫灼燒后的燒失量 (Loss on Ignition, LOI) 是其重要指標，通常在15%-25%范圍，主要由這部分水的脫除造成。LOI 過高或過低都可能指示伴生礦物的存在。

三、 主要檢測分析方法

海泡石成分的準確測定需要結合多種分析技術：

1. 化學成分定量分析 (Chemical Quantitative Analysis):

   • X射線熒光光譜法 (XRF - X-Ray Fluorescence):

     • 原理： 樣品受高能X射線激發，產生特征X射線熒光，通過測量熒光的波長和強度進行元素定性定量分析。
     • 優勢： 快速、無損（壓片法）、可同時測定主量及部分微量元素（Na以上），制樣相對簡單，是成分快速篩選的首選方法。
     • 局限： 對輕元素（如C, O）靈敏度低，不能區分元素的化學形態（如Si是以石英還是海泡石形式存在），需要合適的標準樣品校準。

   • 電感耦合等離子體發射光譜法 (ICP-OES - Inductively Coupled Plasma Optical Emission Spectrometry) / 電感耦合等離子體質譜法 (ICP-MS)：

     • 原理： 樣品消解成溶液，在高溫等離子體中激發或離子化，通過測量特征發射光譜強度或離子質荷比進行元素定量。
     • 優勢： 靈敏度高、檢出限低（尤其ICP-MS）、可測定元素范圍廣（包括痕量元素）、精密度好。
     • 局限： 需將樣品完全消解成溶液（前處理較復雜），是破壞性分析，成本相對較高。ICP-MS主要用于痕量元素分析。

   • 化學濕法分析 (Classical Wet Chemistry)：

     • 原理： 基于傳統的重量法、滴定法、分光光度法等化學手段測定特定成分（如SiO?、MgO、CaO、Fe?O?、Al?O?、灼燒減量等）。
     • 優勢： 方法成熟，對特定主成分的測定精度高，常作為仲裁方法。
     • 局限： 操作繁瑣、耗時長、對操作人員技術要求高，需要多種方法組合才能完成全分析，逐漸被儀器分析替代，但仍具有重要參考價值。

2. 物相與結構定性定量分析：

   • X射線衍射分析 (XRD - X-Ray Diffraction):
     • 原理： X射線照射晶體樣品產生衍射圖譜，根據衍射峰的位置和強度確定樣品中存在的晶相種類及其相對含量（常結合Rietveld精修進行半定量或定量分析）。
     • 關鍵作用： 這是鑒定海泡石礦物相存在與否及其相對含量的最權威方法。 它能明確區分海泡石與其他粘土礦物（如坡縷石）、石英、方解石、白云石、滑石等伴生礦物的種類和大致比例。對判斷“假性海泡石”（如滑石、水鎂石等）至關重要。
     • 優勢： 無損（粉晶法）、可直接鑒定礦物相。
     • 局限： 對非晶態物質（如蛋白石）不敏感，定量精度受樣品制備、儀器狀態及擬合模型影響。

3. 熱分析 (Thermal Analysis):

   • 熱重-差熱分析 (TG-DTA - Thermogravimetry-Differential Thermal Analysis) / 差示掃描量熱法 (DSC - Differential Scanning Calorimetry):
     • 原理： 測量樣品在程序控溫下質量變化（TG）及與參比物間的溫度差（DTA）或熱流差（DSC）。
     • 作用： 檢測海泡石在不同溫度下的脫水、脫羥行為（對應特征吸熱谷及失重臺階）。不同礦物的熱行為不同（如方解石約800℃分解產生CO?放熱峰），可輔助判斷雜質礦物種類和大致含量，驗證燒失量。是表征海泡石熱穩定性和脫水特性的重要手段。

4. 輔助分析手段：

   • 傅里葉變換紅外光譜 (FTIR - Fourier Transform Infrared Spectroscopy): 通過特征官能團吸收峰鑒定礦物種類（如海泡石的Si-O-Si， Si-O-Mg， OH伸縮與彎曲振動峰），輔助物相分析。
   • 掃描電子顯微鏡/能譜儀 (SEM-EDS - Scanning Electron Microscopy with Energy Dispersive Spectroscopy): 觀察礦物形貌特征（纖維狀、針狀等），并可在微區進行元素定性半定量分析，直觀了解成分分布及礦物共生關系。

四、 海泡石含量測定要點

確定海泡石在樣品中的實際含量是成分檢測的核心目標之一。這不是單一元素分析能完成的，需要綜合多種手段：

1. XRD定量相分析： 這是最直接的方法。利用Rietveld全譜擬合精修技術或參考強度比法(RIR)，結合標樣，可以對礦樣中各種晶相（包括海泡石和其他雜質礦物）進行定量或半定量分析，給出海泡石的質量百分比含量。
2. 化學主成分計算： 基于海泡石的標準化學式，理論上可通過測定的SiO?、MgO含量及灼燒減量來計算其理論含量。但實際礦樣中雜質的存在（如方解石貢獻CaO和LOI，石英貢獻額外的SiO?）會嚴重干擾計算結果，通常只能給出一個粗略的估計范圍（如SiO?+MgO >75%~80%可能預示較高純度），準確度遠低于XRD法。
3. 綜合判斷： 最終海泡石含量的確定需結合XRD物相定量結果、化學成分總量（特別是SiO?、MgO、CaO、LOI）的匹配程度以及可能的熱分析證據進行綜合判斷。

五、 樣品采集與前處理：準確性的基石

• 代表性取樣： 海泡石礦床常存在不均勻性（成分、結構、雜質分布）。必須嚴格按照地質取樣規范（如網格法、刻槽法等），在不同位置、不同層位采集足夠數量和重量的樣品，確保樣品能代表整個礦體或批次。
• 制樣： 采集的樣品需經破碎、縮分（如四分法）、研磨（通常需研磨至200目/74微米以下以滿足XRF、XRD、化學分析要求）、混合均勻，制備成具有代表性的分析試樣。制樣過程需避免污染（如鐵污染）和成分損失。
• 不同分析方法的特定前處理：
  • XRF：通常壓制成光潔平整的圓片。
  • XRD：粉末壓入樣品槽或涂抹在載玻片上。
  • ICP/化學法：需用酸（如HF+HClO?或Li?B?O?熔融）將樣品完全消解。
  • TG/DTA：粉末直接置于坩堝中。
  • SEM：可能需要鍍導電膜。

六、 檢測中的挑戰與注意事項

• 伴生礦物的干擾： 方解石、白云石等高含量雜質會嚴重影響化學分析結果的解讀，掩蓋真實的海泡石成分。XRD是識別和量化它們的利器。
• “假性海泡石”的辨別： 滑石、水鎂石等礦物外觀或某些物理性質可能與海泡石相似，但化學成分和結構迥異。XRD和FTIR是區分它們的關鍵。
• 非晶態物質的影響： 蛋白石（非晶質SiO?·nH?O）等非晶質礦物在XRD下無特征峰，但其存在會抬高樣品中SiO?的含量，導致根據化學成分估算海泡石含量偏高。SEM觀察有助于識別非晶質物質。
• 樣品的不均一性： 即使經過仔細制樣，微區成分差異仍可能存在（特別是纖維狀海泡石與塊狀雜質共存時）。多點測試或大樣品量分析有助于提高代表性。

七、 檢測結果的應用與意義

準確的海泡石成分檢測結果是其價值評估和合理利用的基石：

• 資源評價與分級： 確定礦石品位（海泡石含量）、雜質類型和含量，劃分礦石等級，指導采礦和選礦。
• 選礦提純指導： 依據雜質礦物種類（如碳酸鹽、石英、鐵質）選擇合適的物理（如重力、浮選）或化學選礦方法。
• 產品質量控制： 監控原料、中間產品和最終產品的成分穩定性，確保滿足下游應用（如鉆井泥漿、吸附劑、催化劑載體、摩擦材料、涂料、牙膏等）對化學成分、純度、白度、粘度、熱穩定性等的特定要求。
• 工藝優化： 了解原料成分有助于優化后續加工（如酸活化、熱處理、表面改性）的參數和效果。
• 科學研究： 探究海泡石的礦物學特性、成因、結構與性能關系等的基礎數據。

：

海泡石成分檢測是一項系統性的工作，需要綜合運用XRF、ICP、XRD、熱分析等多種現代分析技術，并結合嚴謹的取樣和前處理流程。其中，XRD在確認海泡石礦物相存在及定量其含量方面具有不可替代的核心地位。準確可靠的成分數據是科學評價海泡石資源價值、指導選礦加工、保障產品質量及拓展其應用領域的關鍵支撐。理解各分析方法的原理、優勢與局限，以及對檢測挑戰的清醒認識，是獲得可信結果并有效利用的前提。
