泡沫玻璃檢測：確保品質與性能的關鍵環節

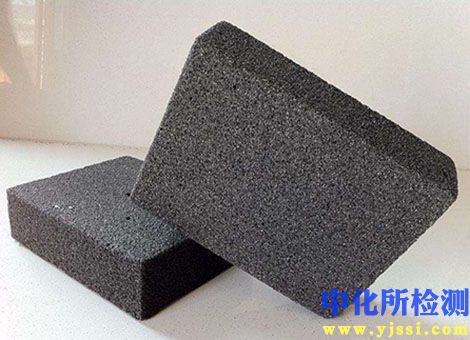

泡沫玻璃作為一種優異的無機保溫隔熱材料，因其出色的防火性、耐久性、憎水性以及穩定的化學性能，在建筑外墻、低溫工程、化工防腐等領域應用廣泛。其質量直接關系到工程的安全、節能效果與使用壽命。嚴格的檢測是保障泡沫玻璃產品符合設計要求和安全規范的核心防線。

一、 為何檢測至關重要：品質與安全的基石

泡沫玻璃的性能受原材料配比、發泡工藝、燒結溫度、冷卻速率等多重因素影響。任何環節的微小偏差都可能導致其關鍵性能指標不達標：

1. 保溫失效： 導熱系數超標，失去保溫意義，增加建筑能耗。
2. 強度不足： 抗壓/抗折強度過低，運輸安裝中易破損，服役中存在坍塌風險。
3. 耐久性差： 吸水率過高或抗凍融性差，導致材料結構破壞、保溫性能衰減。
4. 安全隱患： 防火性能不達標，尤其在高防火要求場所構成嚴重威脅。
5. 尺寸偏差： 影響施工效率和工程質量。

因此，系統、科學的檢測是控制產品質量、驗證性能聲明、滿足工程需求、保障建筑安全的必要手段。

二、 核心檢測項目：全方位性能評估

依據相關國家標準（如GB/T 17431《輕集料及其試驗方法》對輕集料混凝土部分性能的參考，以及JG/T 469《建筑用泡沫玻璃絕熱制品》等行業標準），泡沫玻璃的主要檢測項目包括：

• 物理性能檢測：

  • 密度與孔隙率： 絕對密度（塊體密度）、表觀密度（體積密度）、孔隙率/閉孔率是衡量輕質保溫效果的基礎指標。
  • 抗壓強度： 評估材料承受壓力的能力，確保其在荷載下（如下層保溫板、回填土壓力等）不被壓潰。通常測試10%形變下的壓縮強度。
  • 抗折強度： 評估材料抵抗彎曲應力的能力，反映其在運輸、安裝和使用中的抗斷裂性能。
  • 導熱系數： 核心性能指標。 直接反映材料的保溫隔熱能力。通常在平均溫度10℃或25℃下測定。
  • 吸水率與體積吸水率： 評估材料的憎水性能及水對其性能的影響。吸水率過高會顯著降低保溫效果和抗凍性。
  • 透濕系數： 表征水蒸氣透過材料的速率，影響墻體內部結露風險分析。
  • 線性熱膨脹系數： 評估材料在溫度變化下的尺寸穩定性，對避免接縫開裂重要。

• 耐久性能檢測：

  • 抗凍融循環性能： 模擬寒冷氣候條件，測試材料經受反復凍融后的強度損失和質量損失，評估其在嚴寒地區的適用性。
  • 濕熱老化性能： 模擬高溫高濕環境，評估材料的長期穩定性。

• 防火安全性能檢測：

  • 燃燒性能等級： 依據GB 8624《建筑材料及制品燃燒性能分級》，通常要求達到A級（不燃材料），這是其核心優勢之一。

• 化學性能檢測：

  • 化學成分分析： 監控主要成分（如SiO2, CaO等）及雜質含量。
  • pH值： 測定材料水浸液的酸堿度，評估其對金屬構件是否有腐蝕風險。
  • 可溶性氯離子含量： 嚴格控制，避免對鋼筋等造成腐蝕（尤其在用于混凝土結構時）。
  • 耐化學腐蝕性： 評估其對酸、堿、鹽等化學介質的抵抗能力（尤其用于化工防腐領域）。

• 尺寸與外觀質量：

  • 尺寸偏差（長、寬、厚）： 確保產品規格符合要求，便于施工。
  • 平整度： 影響安裝后的平整性和粘結效果。
  • 缺棱掉角、裂紋、蜂窩孔洞： 外觀缺陷的檢查和限制。

三、 常用檢測方法與標準依據

檢測需嚴格按照現行有效的國家標準、行業標準或工程規范進行：

1. 物理力學性能：

   • 抗壓強度、抗折強度： 使用萬能材料試驗機，按GB/T 5486《無機硬質絕熱制品試驗方法》或JG/T 469規定的方法進行。
   • 密度： 采用幾何測量法（量尺寸、稱質量計算體積密度）或流體靜力天平法（測絕對密度），參照GB/T 5486或GB/T 6343《泡沫塑料及橡膠 表觀密度的測定》。
   • 導熱系數： 主要使用防護熱板法（GB/T 10294《絕熱材料穩態熱阻及有關特性的測定 防護熱板法》）或熱流計法（GB/T 10295《絕熱材料穩態熱阻及有關特性的測定 熱流計法》）。
   • 吸水率、體積吸水率： 通常采用浸泡法（GB/T 5486），將試樣完全浸入水中一定時間，測量吸水前后的質量差和體積變化。
   • 透濕系數： 常用杯式法（GB/T 17146《建筑材料及其制品水蒸氣透過性能試驗方法》）。
   • 線性熱膨脹系數： 使用熱膨脹儀測定（如GB/T 4339《金屬材料熱膨脹特征參數的測定》可參考原理）。

2. 耐久性能：

   • 抗凍融性： 按JC/T 618《絕熱材料憎水性試驗方法》附錄或其他相關標準（如JG/T 469中規定的方法），進行一定次數的凍融循環（如-20℃凍4h，+20℃水融4h為一循環），測試循環后的強度損失和質量損失率。
   • 濕熱老化： 將試樣置于特定溫濕度環境（如70℃, 95%RH）下處理一定時間（如48h或更久），測試處理前后性能變化（如強度）。

3. 防火性能：

   • 燃燒性能等級： 按GB 8624規定的方法體系進行測試，包括不燃性試驗（GB/T 5464）、燃燒熱值試驗（GB/T 14402）等，綜合判定A級（A1或A2）。

4. 化學性能：

   • pH值： 按GB/T 17393《覆蓋奧氏體不銹鋼用絕熱材料規范》附錄或其他相關標準，測定材料水浸液的pH值（通常用pH計）。
   • 可溶性氯離子含量： 按JGJ 52《普通混凝土用砂、石質量及檢驗方法標準》或化學滴定法（如硝酸銀滴定法）測定。
   • 化學成分、耐腐蝕性： 依據具體標準或委托協議，采用X射線熒光光譜（XRF）、電感耦合等離子體發射光譜（ICP-OES）或化學分析等方法；耐腐蝕性通常通過浸泡在特定濃度的酸、堿溶液中，觀測質量變化和外觀變化來評估。

5. 尺寸外觀：

   • 尺寸偏差： 使用精度足夠的鋼直尺、卷尺、卡尺測量。
   • 平整度： 使用鋼直尺和塞尺檢查。
   • 外觀缺陷： 目視檢查，必要時使用量具測量缺陷尺寸。

四、 取樣與試樣制備：科學性與代表性的起點

檢測結果的可靠性始于嚴格的取樣：

• 代表性： 樣品應從批次的各個部位（如前、中、后，上、中、下層）隨機抽取，確保能代表整體質量。
• 規范性： 取樣數量、方法必須嚴格遵循產品標準（如JG/T 469）或檢測標準的規定。通常同一配方、同一工藝、連續穩定生產的產品為一批。
• 無損切割： 試樣制備需使用合適的工具（如金剛石鋸片）進行切割，避免因制備過程引入額外裂紋或缺陷影響結果。尺寸和形狀需符合相應檢測方法標準的要求（例如，導熱系數測試通常要求300mm×300mm的平板）。
• 狀態調節： 多數物理性能測試前，試樣需在標準環境（如溫度23±2℃，相對濕度50±5%）下調節至恒重（質量變化<0.1%），以消除溫濕度影響。

五、 結果判定與質量保障

1. 標準對照： 將各項檢測結果與對應的產品標準（如JG/T 469規定的各級別產品要求）或合同約定的技術指標進行逐一對比。
2. 關鍵指標： 導熱系數、抗壓強度、吸水率、燃燒性能等級通常是強制性要求或核心關注點，必須滿足標準規定的最低要求。
3. 綜合評估： 即使部分次要指標輕微偏離，也需評估其對整體性能和工程安全的影響程度。
4. 檢測報告： 最終形成客觀、準確、清晰的檢測報告，包含樣品信息、檢測依據、檢測項目、結果數據、判定、檢測日期及實驗室信息等關鍵內容。
5. 合格判定： 只有所有規定檢測項目均符合要求，才能判定該批次（或該樣品代表的批次）產品合格。

六、 實施檢測的關鍵注意事項

• 資質認可： 委托具有中國計量認證（CMA）或中國合格評定國家認可委員會（ ）資質的專業實驗室進行檢測，確保數據的權威性與公信力。
• 標準更新： 密切關注國家標準和行業標準的更新動態，確保檢測依據始終是最新有效版本。
• 設備校準： 實驗室必須嚴格執行儀器設備的定期檢定/校準計劃，保證測量精度。
• 人員素質： 檢測人員需經過專業培訓，熟悉標準方法和操作技能，具備識別和處理異常結果的能力。
• 環境控制： 實驗室的環境條件（溫濕度）需滿足相關檢測標準的要求，并予以監控記錄。
• 記錄完整： 詳細、客觀地記錄檢測過程中的所有操作步驟、原始數據和異?，F象，確保檢測過程的可追溯性。

：

泡沫玻璃檢測并非簡單的產品驗收環節，而是貫穿質量控制體系、保障工程安全與效能的關鍵閉環。通過科學嚴謹地執行各項檢測，準確評估其物理、化學、防火及耐久性能，才能有效篩選出符合標準、滿足工程需求的優質產品，規避潛在質量風險，充分發揮泡沫玻璃作為高性能保溫隔熱材料的優勢，為建筑節能、工業安全和基礎設施的長期穩定運行提供堅實的物質基礎。持續的、標準化的檢測實踐是推動泡沫玻璃行業健康發展和提升市場競爭力的重要支柱。
