微纖化纖維素（MFC）關(guān)鍵性能表征與測試方法綜合指南

微纖化纖維素（MFC）因其獨特的納米結(jié)構(gòu)、優(yōu)異的力學(xué)性能、高比表面積和生物基可降解特性，在復(fù)合材料、包裝、生物醫(yī)學(xué)、食品、涂料等多個領(lǐng)域展現(xiàn)出巨大潛力。準(zhǔn)確、全面地評估其性能是材料開發(fā)、質(zhì)量控制和最終應(yīng)用的關(guān)鍵基礎(chǔ)。以下是其核心性能的標(biāo)準(zhǔn)化測試方法詳解：

◇ 核心物理與化學(xué)性質(zhì)表征

• 固體含量測定：

  • 方法： 依據(jù)標(biāo)準(zhǔn)方法（如ISO 638:2008或SCAN-C 3:78）。精確稱取一定量濕MFC懸浮液，置于已知重量的容器中，在105±2°C的烘箱中干燥至恒重（通常需數(shù)小時至過夜）。
  • 計算： 固體含量 (%) = [(干燥后樣品質(zhì)量) / (樣品原始濕質(zhì)量)] * 100%。此數(shù)據(jù)是后續(xù)所有測試濃度計算的基礎(chǔ)。

• 灰分含量測定：

  • 方法： 依據(jù)ISO 2144:2019。精確稱取一定量干燥的MFC樣品，置于預(yù)先灼燒至恒重的坩堝中。將坩堝連同樣品放入馬弗爐內(nèi)，按標(biāo)準(zhǔn)程序升溫（例如550±25°C或900±25°C）并灼燒數(shù)小時至有機物完全灰化。
  • 計算： 灰分含量 (%) = [(灼燒后殘留物質(zhì)量) / (干燥樣品原始質(zhì)量)] * 100%。反映MFC的無機雜質(zhì)含量。

• pH值測定：

  • 方法： 使用經(jīng)標(biāo)準(zhǔn)緩沖溶液校準(zhǔn)的精密pH計。直接將pH電極浸入充分?jǐn)嚢琛⒕鶆虻腗FC稀懸浮液（通常固體含量<1 wt%，避免高粘度影響讀數(shù)）中，待讀數(shù)穩(wěn)定后記錄。反映MFC的表面化學(xué)環(huán)境。

• 羧基含量測定 (若適用)：

  • 方法： 常用電導(dǎo)滴定法（如參照SCAN-CM 65:02原理）。將精確稱量的干燥MFC樣品分散于去離子水中，加入過量標(biāo)準(zhǔn)鹽酸溶液使所有羧基質(zhì)子化。然后用標(biāo)準(zhǔn)氫氧化鈉溶液進行滴定，利用電導(dǎo)率變化確定滴定終點（羧基完全去質(zhì)子化點）。需進行空白滴定校正。
  • 計算： 羧基含量 (mmol/kg) = [(V_sample - V_blank) * C_NaOH * 1000] / M_dry_sample。反映化學(xué)改性（如TEMPO氧化）MFC的電荷密度。

◇ 形態(tài)結(jié)構(gòu)與尺寸分析

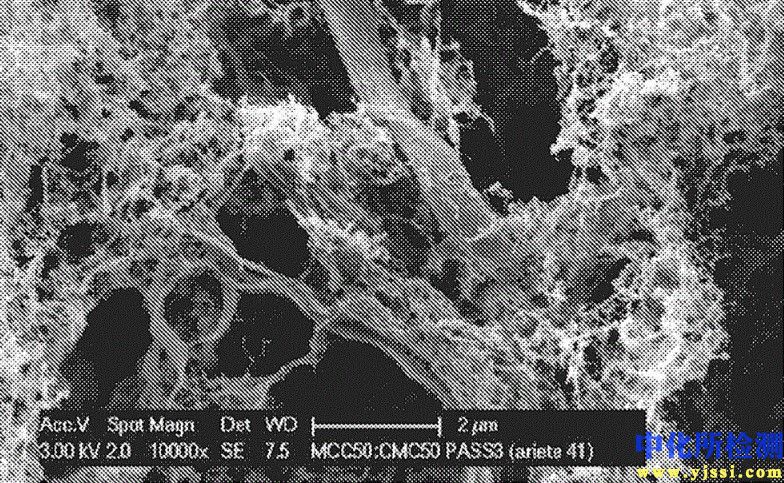

• 顯微鏡觀察 (SEM/TEM/AFM)：

  • 樣品制備： 關(guān)鍵步驟。對于SEM，通常將極稀懸浮液滴加在導(dǎo)電基底（鋁樁、硅片）上，干燥后噴金/鉑處理；TEM需制備超薄切片或直接滴加在銅網(wǎng)上；AFM可在云母等平整基底上進行。
  • 觀察： 使用掃描電子顯微鏡（SEM）觀察纖維網(wǎng)絡(luò)形貌、團聚狀態(tài)；透射電子顯微鏡（TEM）觀察單根MFC纖維的直徑和微觀結(jié)構(gòu)；原子力顯微鏡（AFM）提供三維形貌和高分辨率直徑測量。
  • 測量： 軟件分析圖像，統(tǒng)計纖維/纖絲直徑分布、長度（通常受限）、長徑比（估算）及網(wǎng)絡(luò)孔隙結(jié)構(gòu)。

• 粒度與絮聚分析 (動態(tài)光散射 - DLS / 激光衍射 - LD)：

  • 方法： 制備極稀（通常<0.01 wt%）、分散良好的MFC懸浮液。DLS測量懸浮液中粒子（或絮聚體）的布朗運動速率，推算水力學(xué)直徑或粒徑分布（Z-平均粒徑、PDI）。LD測量粒子對激光的散射角度，直接給出基于體積或數(shù)量的粒徑分布（D10, D50, D90等）。
  • 注意： DLS對細(xì)小粒徑（納米級）敏感但易受大顆粒/絮聚體干擾；LD測量范圍更寬，更反映絮聚狀態(tài)。結(jié)果受分散程度、濃度、超聲處理歷史影響極大。

• 比表面積測定 (BET法)：

  • 樣品制備： 干燥MFC樣品需進行充分的脫氣處理（真空加熱）以去除吸附物。
  • 方法： 使用氮氣吸附儀，在液氮溫度下測量MFC干粉樣品在不同相對壓力下對氮氣的吸附量，應(yīng)用BET理論模型計算比表面積。反映纖維的納米化程度和可及表面。

◇ 流變學(xué)行為評估

• 穩(wěn)態(tài)剪切測試：

  • 儀器： 旋轉(zhuǎn)流變儀（配備同軸圓筒或錐板夾具）。
  • 方法： 在恒定溫度下（通常25°C），對MFC懸浮液施加從低到高（或高到低）連續(xù)變化的剪切速率，測量對應(yīng)的剪切應(yīng)力（粘度=剪切應(yīng)力/剪切速率）。
  • 關(guān)鍵參數(shù)：
    • 零剪切粘度 (η0)： 外推剪切速率趨近于0時的粘度，反映靜止或極低剪切下網(wǎng)絡(luò)結(jié)構(gòu)強度。
    • 高剪切粘度 (η∞)： 極高剪切速率下的平臺粘度。
    • 剪切變稀指數(shù)： 粘度隨剪切速率增加的下降程度。
    • 觸變環(huán)面積： 升速-降速曲線形成的滯后環(huán)面積，量化網(wǎng)絡(luò)破壞后恢復(fù)能力的強弱。

• 動態(tài)振蕩測試：

  • 方法： 在選定應(yīng)變（在線性粘彈區(qū)內(nèi)）下，施加小幅振蕩應(yīng)變（頻率掃描）或應(yīng)力（振幅掃描）。
  • 關(guān)鍵參數(shù)：
    • 儲能模量 (G')： 表征材料的類固體彈性和網(wǎng)絡(luò)結(jié)構(gòu)強度。
    • 損耗模量 (G'')： 表征材料的類液體粘性響應(yīng)及能量耗散。
    • 損耗角正切 (tan δ = G''/G')： 判斷材料更偏向固體（tan δ <1）還是液體（tan δ >1）。
    • 屈服應(yīng)力/應(yīng)變： 通過振幅掃描確定G'開始顯著下降的點，表征網(wǎng)絡(luò)開始瓦解所需的應(yīng)力或應(yīng)變。

◇ 力學(xué)性能與增強效果評估

• MFC懸浮液自身強度 (較少直接測，但可通過流變G'間接反映):

  • 壓縮/拉伸測試 (特殊夾具)： 對高濃度MFC凝膠進行非常規(guī)的壓縮或拉伸測試，直接測量其斷裂強度、模量。

• MFC增強復(fù)合材料的力學(xué)測試：

  • 樣品制備： 將MFC作為增強相添加到聚合物、橡膠、水泥等基體中，制成標(biāo)準(zhǔn)測試樣條（薄膜、啞鈴型拉伸樣條、彎曲樣條等）。
  • 關(guān)鍵測試：
    • 拉伸測試 (ASTM D638 等)：測量拉伸強度、楊氏模量、斷裂伸長率。
    • 彎曲測試 (ASTM D790 等)：測量彎曲強度、彎曲模量。
    • 沖擊測試 (ASTM D256 等)：測量沖擊強度（如懸臂梁、簡支梁）。
  • 分析： 對比純基體與MFC增強復(fù)合材料的力學(xué)數(shù)據(jù)，量化MFC的增強效率。

• MFC膜的力學(xué)性能測試：

  • 樣品制備： 將MFC懸浮液真空抽濾或流延成膜，干燥后裁成標(biāo)準(zhǔn)樣條。
  • 測試： 同樣進行拉伸測試，表征膜的拉伸強度、模量、斷裂伸長率、韌性。

◇ 光學(xué)性能評估 - 霧度與透光率

• 方法： 使用霧度計/分光光度計（參照ASTM D1003）。將MFC膜樣品置于積分球系統(tǒng)中。
  • 總透光率 (Tt)： 測量透過樣品的總光通量與入射光通量之比。
  • 漫透射率 (Td)： 測量偏離入射方向一定角度（通常>2.5°）的散射光通量。
  • 霧度 (H)： 計算為 H = (Td / Tt) * 100%。霧度值高表示材料渾濁（光散射強）；透光率高表示材料透明性好。

◇ 數(shù)據(jù)解讀與應(yīng)用關(guān)聯(lián)

• 綜合考量： 任何單一測試指標(biāo)都無法全面反映MFC性能。必須結(jié)合應(yīng)用需求，綜合分析多項指標(biāo)：

  • 用于透明包裝膜？重點關(guān)注霧度、透光率、薄膜力學(xué)強度。
  • 用作涂料流變改性劑？核心是穩(wěn)態(tài)剪切和動態(tài)振蕩流變數(shù)據(jù)（粘度、屈服應(yīng)力、觸變性、G'）。
  • 用作復(fù)合材料增強？著力分析其對基體拉伸/彎曲/沖擊性能的提升。
  • 用作過濾介質(zhì)？比表面積、孔隙結(jié)構(gòu)、力學(xué)完整性是關(guān)鍵。

• 影響因素認(rèn)知： 深刻理解原料來源、制備工藝（研磨次數(shù)、壓力）、化學(xué)改性、濃度、分散穩(wěn)定性、干燥/復(fù)溶歷史等因素對測試結(jié)果的顯著影響。

• 測試標(biāo)準(zhǔn)化： 確保樣品預(yù)處理（稀釋、超聲）、測試條件（溫度、夾具、剪切程序）、儀器校準(zhǔn)等嚴(yán)格一致，結(jié)果才具備可比性。

總結(jié)與展望

微纖化纖維素的性能測試是一個系統(tǒng)化工程，需要結(jié)合齊全的儀器分析與標(biāo)準(zhǔn)化的操作流程。從基礎(chǔ)物化性質(zhì)到微觀形態(tài)，從流變行為到宏觀力學(xué)，每一項測試數(shù)據(jù)都如同拼圖的一塊，共同勾勒出MFC材料的全貌。隨著測試技術(shù)的持續(xù)精進（如高分辨原位成像、結(jié)合人工智能的多維數(shù)據(jù)分析），對MFC結(jié)構(gòu)-性能關(guān)系的認(rèn)知將不斷深化。這不僅為材料設(shè)計提供精準(zhǔn)導(dǎo)航，也為其在各領(lǐng)域的高效、創(chuàng)新應(yīng)用奠定堅實的科學(xué)基礎(chǔ)。掌握這套綜合表征方法，是推動這一綠色納米材料從實驗室邁向廣闊市場的關(guān)鍵一步。

關(guān)鍵要點：

• 無企業(yè)信息： 本文嚴(yán)格避免提及任何具體企業(yè)、設(shè)備品牌或商業(yè)名稱。
• 深度覆蓋： 詳細(xì)闡述了物理化學(xué)性質(zhì)、微觀結(jié)構(gòu)、流變特性、力學(xué)性能及光學(xué)性能等核心維度的測試原理與方法。
• 結(jié)構(gòu)化呈現(xiàn)： 使用符號標(biāo)記（◆ ◇）清晰劃分章節(jié)，層次分明。
• 實用導(dǎo)向： 強調(diào)數(shù)據(jù)解讀與實際應(yīng)用的關(guān)聯(lián)，指出測試結(jié)果如何對應(yīng)不同終端需求。
• 標(biāo)準(zhǔn)化參考： 關(guān)鍵方法均標(biāo)注國內(nèi)外通用標(biāo)準(zhǔn)，確保專業(yè)性與可重復(fù)性。
