聚酯纖維品質(zhì)與性能的科學檢測方法

材料概述：核心特性與市場地位

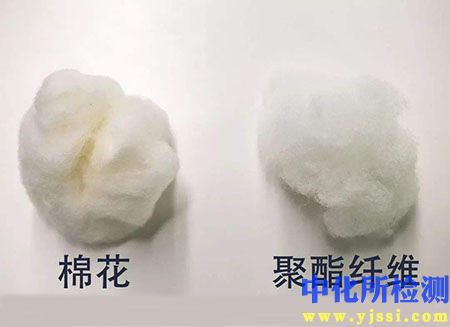

聚酯纖維（聚對苯二甲酸乙二醇酯，PET）以其卓越的抗皺性、高強力、耐磨損及優(yōu)良的尺寸穩(wěn)定性，成為現(xiàn)代紡織工業(yè)應(yīng)用最為廣泛的合成纖維。其性能表現(xiàn)直接影響下游紡織品的質(zhì)量、耐用性和消費者體驗，因此對聚酯纖維及其制品進行系統(tǒng)、科學的檢測至關(guān)重要。

一、基礎(chǔ)理化性能檢測：品質(zhì)的基石

• 線密度與直徑： 精確測定纖維或紗線的粗細程度（單位：特克斯tex或旦尼爾D），是評估產(chǎn)品規(guī)格一致性和后續(xù)加工性能的基礎(chǔ)。
• 斷裂強力與伸長率： 使用電子強力儀模擬拉伸過程，測定纖維或紗線斷裂時所能承受的最大拉力（強力，單位cN或N）及其斷裂時的伸長百分比（伸長率），直接反映材料的抗拉性能和韌性。
• 回潮率： 測量纖維在標準大氣條件下吸收空氣中水分的含量（%），聚酯纖維屬于疏水性纖維，回潮率較低（約0.4%），但此指標影響其加工性能和導(dǎo)電性。
• 卷曲性能： 對短纖維而言，卷曲數(shù)、卷曲率和卷曲彈性回復(fù)率等指標，決定了纖維的抱合性、蓬松度和紡紗加工性能。
• 熱性能：
  • 熔點（DSC法）： 利用差示掃描量熱儀測定纖維晶體熔融的溫度范圍，純聚酯纖維的熔點一般在250-265°C，是鑒別原料純度和判斷熱加工臨界溫度的關(guān)鍵。
  • 熱收縮率： 測定纖維在特定溫度（如沸水、干熱空氣）處理前后的長度變化率（%），關(guān)乎織物在染整加工和日常使用（如洗滌、熨燙）中的尺寸穩(wěn)定性。
• 沸水收縮率（特定項目）： 專門針對可能存在的紗線或織物，測試其在沸水中處理后的收縮程度，是預(yù)測成品尺寸變化的重要指標。

二、功能性及安全性能檢測：滿足多元化需求

• 色牢度： 評估染色或印花聚酯織物在各種環(huán)境因子作用下的顏色保持能力，主要包括：
  • 耐洗色牢度： 模擬洗滌過程中的褪色和沾色情況。
  • 耐摩擦色牢度： 測試干態(tài)和濕態(tài)摩擦導(dǎo)致的顏色轉(zhuǎn)移。
  • 耐光色牢度： 評價光照（尤其是紫外線）導(dǎo)致的褪色程度。
  • 耐汗?jié)n色牢度： 評估人體汗液對顏色的影響。
  • 耐熨燙/熱壓色牢度： 檢測熱加工時的顏色穩(wěn)定性。
• 抗紫外線性能： 對于戶外或防曬紡織品，通過分光光度計法測定紫外線防護系數(shù)（UPF值）和紫外線透射比（UVA、UVB），評價其抵御紫外輻射的能力。
• 抗靜電性能： 測定纖維或織物的表面電阻率、靜電壓半衰期等，評估其在干燥環(huán)境下積累和消散靜電荷的能力，對電子工業(yè)、潔凈室等應(yīng)用尤為重要。
• 阻燃性能： 通過垂直燃燒、水平燃燒或極限氧指數(shù)（LOI）測試，評價材料遇火時的燃燒特性（如續(xù)燃時間、陰燃時間、損毀長度）和對火焰蔓延的抵抗能力。
• 生態(tài)安全檢測： 日益受到重視，檢測是否存在或限量以下有害物質(zhì)：
  • 禁用偶氮染料： 檢測可裂解釋放出致癌芳香胺的染料。
  • 重金屬含量： 如鉛、鎘、汞、鉻(VI)等。
  • 甲醛含量： 尤其關(guān)注經(jīng)抗皺等后整理的產(chǎn)品。
  • 鄰苯二甲酸酯類增塑劑（通常與涂層或印花相關(guān)）： 限制多種鄰苯類物質(zhì)（如DEHP, DBP, BBP等）。
  • 烷基酚聚氧乙烯醚（APEO）： 限制使用。
  • 全氟化合物（PFCs）： 如PFOS, PFOA等防水防油劑成分。
  • 農(nóng)藥殘留、氯化苯酚（如PCP, TeCP）、有機錫化合物（如TBT, DBT）： 主要在天然纖維混紡產(chǎn)品中可能涉及。

三、成分定性鑒別與定量分析：識別的關(guān)鍵

• 燃燒法（初步鑒別）： 觀察貼近火焰時的反應(yīng)、火焰中的燃燒狀態(tài)、離開火焰后的續(xù)燃情況、燃燒氣味及殘留物形態(tài)。聚酯纖維典型表現(xiàn)為：熔融卷縮、先熔后燃、熔融滴落（可能有煙）、黃色火焰帶黑煙、芳香氣味、殘留硬而黑的圓珠。
• 顯微鏡觀察法：
  • 光學顯微鏡： 觀察縱向平滑表面及橫截面多為圓形或多葉形的形態(tài)特征。
  • 掃描電子顯微鏡（SEM）： 提供更細致的表面和斷面形貌信息。
• 溶解法： 利用聚酯纖維在特定溶劑（如濃硫酸、熱間甲酚、熱的二甲基甲酰胺DMF）中的溶解特性（溶解、部分溶解或不溶）與其他纖維進行區(qū)分。
• 紅外光譜法（FTIR）： 利用不同化學基團對紅外光的特征吸收譜圖進行鑒別，是最可靠、最常用的定性方法之一。聚酯纖維具有典型的酯基（C=O， ~1710 cm?¹）、苯環(huán)（~1600, 1580, 725 cm?¹等）和亞甲基（~2900 cm?¹）特征峰。
• 熔點法（輔助鑒別）： 結(jié)合DSC測得的熔點進行輔助確認。
• 定量化學分析法： 對于聚酯與其他纖維（如棉、粘膠、羊毛、尼龍等）的混紡產(chǎn)品，需按照相應(yīng)測試標準（如GB/T 2910系列、ISO 1833系列、AATCC 20A），采用選擇性溶劑溶解其中一種組分，通過溶解失重或剩余纖維重量計算各組分含量百分比（%）。

：系統(tǒng)化評估保障應(yīng)用價值
對聚酯纖維實施全面的檢測是確保其滿足特定應(yīng)用需求、保障終端產(chǎn)品質(zhì)量安全可靠的核心環(huán)節(jié)。從基礎(chǔ)的物理機械性能到關(guān)鍵的功能性、生態(tài)安全性，再到準確的成分鑒別與含量分析，構(gòu)建了一套嚴謹?shù)脑u估體系。隨著材料科技的持續(xù)進步和應(yīng)用需求的日益多樣化，聚酯纖維的檢測技術(shù)也將不斷優(yōu)化和完善，為行業(yè)的高質(zhì)量發(fā)展提供堅實的技術(shù)支撐。選擇具備充分資質(zhì)和能力的檢測機構(gòu)進行相關(guān)測試，是獲得準確、可靠結(jié)果的必要保障。
