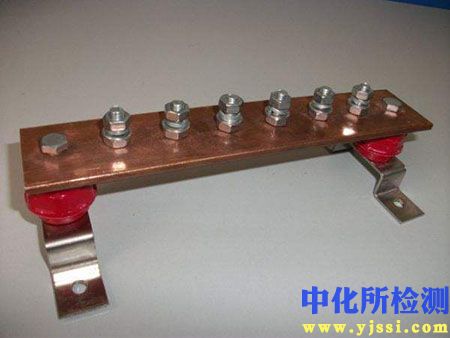

銅排質量檢測全流程指南

一、核心檢測要求
銅排質量直接影響電氣設備安全運行，檢測需覆蓋以下核心維度：

1.1 材質與成分驗證

• 純度測定： 精確檢測銅含量（≥99.90%為常見要求），確保導電性能達標
• 雜質篩查： 嚴格限制鉛、鉍、銻等有害元素含量，防止熱脆性風險
• 材質鑒別： 區分純銅（T2）、無氧銅（TU1/TU2）等材質類型

1.2 幾何尺寸精度控制

• 截面合規性： 厚度、寬度公差需符合±0.05mm精密標準
• 孔徑定位精度： 安裝孔位偏差需≤0.2mm（以設計圖紙為基準）
• 邊角工藝： 倒圓半徑≥0.5mm，消除尖端放電隱患

1.3 電氣性能保障

• 導電率測試： 20℃環境要求≥98% IACS（國際退火銅標準）
• 電阻率測定： 使用雙臂電橋法，確保≤0.01777 Ω·mm²/m
• 鍍層連續性： 錫/銀鍍層需100%覆蓋，孔隙率≤1個/cm²

1.4 力學性能評估

• 硬度指標： 維氏硬度HV范圍需在75-95區間（硬態銅排）
• 抗拉強度： 硬態銅排≥295 MPa，半硬態≥245 MPa
• 延展性驗證： 斷裂伸長率硬態≥2%，半硬態≥15%

1.5 表面工藝審查

• 平整度檢測： 1米長度內翹曲≤3mm（光學投影法）
• 缺陷控制： 劃痕深度≤0.05mm，無氧化斑、壓痕、起皮
• 清潔度標準： 表面殘留物≤20mg/m²（離子色譜法測定）

二、關鍵檢測手段

2.1 材料成分分析方法

• 光譜檢測術： 直讀光譜儀（OES）實現30秒快速多元素分析
• 化學滴定法： 電解法定銅精度達99.99%±0.005%

2.2 尺寸測量技術

• 激光掃描系統： 0.01mm級精度自動測繪三維輪廓
• 智能卡尺組： 數顯卡尺+千分尺組合測量，誤差≤0.02mm
• 投影比對儀： 50倍放大檢測孔位精度與邊緣狀態

2.3 導電性能測試方案

• 四端子法測電阻： 消除接觸電阻影響，精度±0.5%
• 渦流導電儀： 非接觸式快速掃描（每分鐘15米）

2.4 力學試驗流程

• 微機控制試驗機： 拉伸速度2mm/min，數據采樣率1000Hz
• 硬度梯度檢測： 截面每0.1mm取點構建硬度分布圖

2.5 表面缺陷診斷

• 機器視覺系統： 2000萬像素CCD識別10μm級缺陷
• 電解拋光檢測： 放大100倍觀察晶界結構
• 表面粗糙度儀： Ra值檢測范圍0.05-10μm

三、執行標準與規范

3.1 現行標準索引

• 基礎標準： GB/T 5585.1《電工用銅、鋁及其合金母線》
• 導電標準： IEC 60468《金屬材料電阻率測試方法》
• 尺寸規范： GB/T 1804《一般公差未注公差的線性和角度尺寸》
• 鍍層要求： GB/T 9797《金屬覆蓋層 鎳+鉻和銅+鎳+鉻電鍍層》

3.2 驗收判定準則

• A類缺陷（拒收）： 裂紋、分層、導電率偏差＞3%
• B類缺陷（讓步）： 單面劃痕深0.05-0.1mm（需拋光處理）
• 批次驗收規則： 按GB/T 2828.1執行AQL 1.0抽樣方案

四、安全操作警示

• 激光防護： 3B類以上激光設備需配置互鎖防護罩
• 化學安全： 酸蝕檢測須在負壓通風柜內操作
• 力學試驗： 設置2米安全防護半徑
• 電氣防護： 1000A以上測試需雙人監護

五、前沿技術發展

• 太赫茲成像： 實現內部缺陷三維可視化（檢出0.5mm氣孔）
• AI缺陷分類： 基于深度學習的表面缺陷自動分揀（準確率≥98%）
• 在線監測系統： 集成機器視覺與光譜分析的生產線實時質控

檢測過程需建立完善的質量追溯體系，建議保留原始光譜圖、尺寸掃描數據、力學曲線等關鍵記錄至少10年。對于高可靠性應用場景（如核電、航天），建議增加晶間腐蝕試驗與高溫蠕變測試項目。

（注：文中檢測參數為行業通用典型值，具體項目需依據產品技術協議調整）
