花鍵檢測：保障傳動精度的關鍵環節

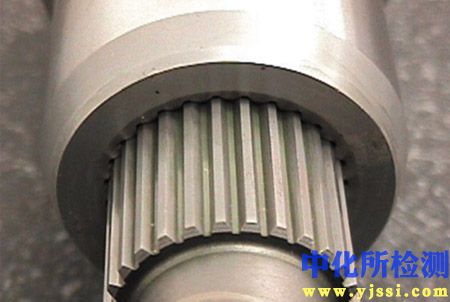

花鍵作為機械傳動中連接軸與輪轂的關鍵元件，其加工精度直接影響動力傳遞的平穩性、承載能力及使用壽命。花鍵檢測是確保產品質量、保障設備安全可靠運行不可或缺的技術環節。

一、花鍵的作用與檢測意義

花鍵聯接通過軸與輪轂上均布的凸起（齒）和凹槽（槽）相互嵌合傳遞扭矩和運動。其核心優勢在于承載能力大、對中性好、導向精度高，廣泛應用于汽車變速箱、工程機械、航空航天等領域。檢測的核心意義在于：

1. 確保互換性： 符合標準公差的花鍵零件才能實現批量生產和裝配互換。
2. 保障功能性能： 精確的尺寸、齒形和位置關系是傳遞規定扭矩、降低振動噪音、保證傳動效率的基礎。
3. 預防早期失效： 及時發現齒形畸變、應力集中點或配合過緊/過松等問題，避免運行中發生斷齒、異常磨損等故障。
4. 控制制造成本： 通過過程檢測指導加工，減少廢品率，優化工藝參數。

二、花鍵檢測的主要方法分類

花鍵檢測方法多樣，需根據花鍵類型（矩形、漸開線、三角形等）、精度要求、批量大小及生產條件選擇。

(一) 接觸式測量法

1. 單項參數測量（傳統量具）：

   • 量棒/鋼球測量法： 使用特定直徑的量棒或鋼球塞入花鍵槽中，測量跨棒距或棒間距，用于間接控制齒厚、槽寬、作用齒厚（M值/W值）。需配合量塊、千分尺或專用卡規使用。特點： 操作簡便、成本低，適合現場、單件或小批量檢測，測量效率相對較低，對操作者技能要求較高。
   • 齒厚卡尺/公法線千分尺： 直接測量齒厚或跨測若干齒的公法線長度。適用于漸開線花鍵齒厚的抽檢。
   • 塞規與環規（綜合量規）： 通端規（T）模擬最大實體邊界，應能自由通過被測要素；止端規（Z）模擬最小實體尺寸，不應通過。用于快速判斷花鍵小徑、大徑、鍵寬/槽寬等單項尺寸是否合格。特點： 效率高，判斷直觀，只能定性判斷合格與否（Go/NoGo），無法獲得具體偏差值。

2. 綜合誤差測量（專用檢具）：

   • 花鍵綜合量規： 包含通端環規和通端塞規。環規模擬理想內花鍵（孔），塞規模擬理想外花鍵（軸）。被測外花鍵應能自由通過通端環規；被測內花鍵應能自由允許通端塞規通過。特點： 高效驗證花鍵綜合作用尺寸（包含尺寸、齒形、齒向、位置等誤差的綜合影響），是保證裝配互換性的主要手段，但同樣無法提供具體誤差值。

3. 坐標測量法（CMM）：

   • 利用三坐標測量機的高精度測頭，按設定程序逐點接觸掃描花鍵齒面，獲取大量三維坐標點數據。通過專用軟件，可精確計算花鍵的所有單項幾何參數（齒距、齒形、齒向、跳動、大徑、小徑、作用齒厚等）以及進行齒面輪廓度評價。特點： 精度高、功能強大、可獲取全面數據，是精度分析和工藝改進的有力工具；但設備昂貴、對環境要求高、測量速度相對較慢，更適合實驗室或關鍵零件檢測。

(二) 非接觸式測量法

1. 光學影像測量法：
   • 利用高分辨率工業相機和光學鏡頭，配合精密工作臺，對花鍵輪廓進行二維或三維（帶激光或聚焦探頭）成像。通過圖像處理軟件自動識別邊緣，測量尺寸、角度、位置等。特點： 非接觸、速度快、效率高，尤其適合薄壁、易變形零件或大批量快速分選；對表面清潔度和光照條件敏感，測量齒向、螺旋角等三維參數能力有限（除非是高端3D光學系統）。
2. 激光掃描測量法：
   • 使用激光線或點掃描儀對花鍵表面進行高速非接觸掃描，獲取密集點云數據。可重構完整齒面模型，進行全面的幾何精度分析。特點： 速度快、數據密度高、可獲取完整形貌，適合復雜曲面檢測；設備成本高，數據處理復雜，對表面反光特性有要求。
3. 齒輪測量中心：
   • 專為漸開線圓柱齒輪和花鍵設計的高精度儀器，通常采用精密機械展成或坐標測量原理，配合高精度測頭。能按標準精確測量齒形、齒向、齒距、跳動等所有關鍵誤差項目，并具備強大的誤差分析功能。特點： 精度最高、功能最專業，是漸開線花鍵高精度檢測的首選；設備極其昂貴，主要用于計量室或高端制造領域。

三、花鍵檢測的核心參數與評價指標

無論采用何種方法，花鍵檢測的核心在于評價以下關鍵參數是否符合設計圖紙或標準（如GB/T, DIN, ISO, ANSI/AGMA, JIS等）要求：

1. 尺寸參數：
   • 大徑： 外花鍵齒頂圓直徑 / 內花鍵齒根圓直徑。
   • 小徑： 外花鍵齒根圓直徑 / 內花鍵齒頂圓直徑。
   • 鍵寬/槽寬： 單個齒在分度圓上的寬度。
   • 作用齒厚（外花鍵）/作用槽寬（內花鍵）： 控制配合間隙或過盈的關鍵參數，常用跨棒距(M值)、棒間距(W值)或球間距間接測量。
2. 齒形精度：
   • 齒形總偏差： 實際齒廓偏離設計齒廓的量，影響接觸面積和應力分布。
   • 齒形形狀偏差： 齒廓形狀的局部偏差。
   • 齒形傾斜偏差： 齒廓相對于理論位置的傾斜程度。
3. 齒向精度：
   • 螺旋線總偏差： 實際螺旋線偏離設計螺旋線的量，影響齒長方向接觸。
   • 螺旋線形狀偏差： 螺旋線形狀的局部偏差。
   • 螺旋線傾斜偏差： 螺旋線相對于理論位置的傾斜程度（影響齒向角）。
4. 齒距精度：
   • 齒距累積總偏差： 任意K個齒距的實際弧長與理論弧長的最大差值。
   • 單個齒距偏差： 單個齒距的實際值與理論值之差。
   • 齒距累積偏差： 從第一個齒到第K個齒的實際弧長與理論弧長的代數差。
5. 跳動：
   • 徑向跳動： 花鍵旋轉一周時，齒槽（內花鍵）或齒頂（外花鍵）相對于基準軸線的徑向變動量。
   • 端面跳動： 花鍵端面相對于基準軸線的軸向變動量。
6. 綜合誤差：
   • 花鍵綜合公差： 由制造公差和綜合公差（包含齒形、齒向、齒距等誤差的綜合影響）組成，綜合量規的設計基礎。

四、實施花鍵檢測的關鍵流程與要點

1. 明確檢測要求： 仔細研讀圖紙，確認花鍵類型（矩形/漸開線/其他）、模數/徑節、齒數、壓力角、公差等級、檢測基準、關鍵參數及其公差要求。
2. 選擇合適方法：
   • 大批量生產控制：優先考慮綜合量規+關鍵尺寸抽檢（量棒、卡尺等）或光學分選。
   • 小批量/高精度/分析需求：選用CMM或齒輪測量中心。
   • 現場快速判斷：使用綜合量規、專用卡規、塞規環規。
   • 工藝研發/失效分析：使用CMM或齒輪測量中心獲取全面數據。
3. 校準設備與量具： 所有測量器具（量規、卡尺、千分尺、CMM、光學儀等）必須按規定周期進行計量校準，確保其精度和溯源性。標準校對規是校準綜合量規的關鍵。
4. 規范操作：
   • 清潔： 被測花鍵和量具測量面必須清潔，無油污、毛刺、磕碰。
   • 溫度： 盡量保證被測件、量具和環境溫度一致（通常20°C±X），減少熱變形誤差。
   • 基準： 測量時需正確定位基準（如軸的中心孔、端面），確保測量基準與設計基準一致。
   • 測力： 接觸式測量需控制適當的測量力，避免零件變形或測頭磨損。
   • 多點測量： 對于關鍵參數（如齒形、齒向），應在齒面不同高度和長度方向進行多點測量。
   • 記錄： 詳細記錄檢測數據、環境條件、儀器信息、檢測人員、檢測日期等。
5. 數據處理與判定：
   • 將測量數據與圖紙/標準要求進行比對。
   • 使用專用軟件（如CMM、齒輪儀軟件）生成報告，進行誤差曲線分析、趨勢分析。
   • 根據驗收標準（尺寸公差、形位公差、綜合公差等）做出合格/不合格判定。
6. 結果反饋與改進： 將檢測結果及時反饋給生產和工藝部門，用于指導加工調整、優化工藝參數、改進刀具或夾具，實現質量閉環控制。

五、趨勢與展望

隨著制造業向智能化、數字化發展，花鍵檢測技術也在不斷進步：

• 在線檢測集成： 將光學或激光傳感器集成到加工中心或磨床上，實現加工過程中的實時檢測與補償，提高一次合格率。
• 自動化與智能化： 機器人輔助上下料結合自動測量設備（如自動影像儀、在線CMM），實現無人值守檢測。AI算法用于自動識別缺陷、預測刀具磨損、優化測量路徑。
• 高精度與高效率并存： 新型傳感器、高速掃描技術及強大的計算能力，使得在保持甚至提高精度的同時，大幅提升檢測速度成為可能。
• 數據驅動質量管控： 檢測數據與MES/SPC系統深度融合，實現全流程質量追溯、實時監控、預警分析和持續改進。

結語

花鍵檢測是保障機械傳動系統性能與可靠性的基石。深入理解花鍵的功能要求、掌握各種檢測方法的原理與適用場景、嚴格遵循檢測規范、并積極應用新技術，是確保花鍵聯接質量、提升產品競爭力的關鍵。在實際應用中，應根據具體需求綜合應用多種檢測方法，構建完善的質量控制體系，為高效、可靠的動力傳遞保駕護航。
