扭簧性能驗證：核心測試方法與關鍵要素解析

前言：不可忽視的微小力量

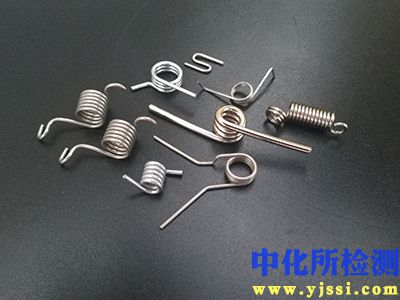

在眾多精密機械系統與日常器具中，扭簧扮演著至關重要的角色。作為存儲和釋放旋轉能量的核心元件，其性能可靠性直接決定了設備的功能實現與使用壽命。從精密的計時裝置到大型工業閥門，扭簧的失效可能引發連鎖反應。因此，科學、嚴謹的測試流程是保障其質量與安全不可或缺的環節。

一、 扭簧工作原理與關鍵性能指標

扭簧通過在繞其軸線的方向上施加扭矩產生作用。當外力使其簧圈發生扭轉變形時，彈簧內部儲存彈性勢能；外力撤除后，彈簧釋放能量，力圖恢復原始形態。其核心性能參數包括：

1. 扭矩值： 彈簧在特定角度扭轉時產生的力矩（單位常用 N·mm 或 N·m）。
2. 扭轉角度： 彈簧從自由狀態旋轉的角度（通常以度 ° 為單位）。測試常涉及最大工作角度和極限角度。
3. 剛度/剛度系數： 扭矩增量與角度增量之比（單位常用 N·mm/° 或 N·m/rad），反映彈簧抵抗扭轉變形的能力。
4. 自由角度： 無負載狀態下彈簧臂之間的夾角。
5. 工作角度范圍： 彈簧在設計中預期安全可靠運行的扭轉角度區間。
6. 疲勞壽命： 在規定的交變扭矩或角度下，彈簧失效前能承受的循環次數。
7. 永久變形/殘余角度： 彈簧在承受規定載荷后卸載，其自由角度發生的不可逆變化量。
8. 材料特性： 如抗拉強度、彈性模量、剪切模量、疲勞強度等，直接影響彈簧性能。

二、 核心測試項目與方法

扭簧的性能評估需通過一系列標準化測試完成：

• 靜態扭矩-角度測試

  • 目的： 測定彈簧的核心力學特性曲線（扭矩 vs 角度），獲取剛度、指定角度下的扭矩值等。
  • 方法： 使用專用扭力測試儀將彈簧一端固定，另一端勻速旋轉至目標角度，過程中連續記錄施加的扭矩值；或固定角度測量扭矩，固定扭矩測量角度。通常進行加載（旋轉）和卸載（回彈）兩個過程。
  • 關鍵輸出： 扭矩-角度 關系曲線、剛度值、滯后環（加載卸載曲線包圍的面積）、殘余角度。

• 永久變形測試

  • 目的： 評估彈簧在長期或過載應力下保持其原始形狀的能力，預測其尺寸穩定性。
  • 方法： 將彈簧加載至規定角度（通常大于最大工作角度，如極限角度），并保持規定時間（如24小時）。卸載后，測量其自由角度的永久改變量。
  • 關鍵輸出： 殘余角度變形量（與初始自由角度之差）。

• 疲勞壽命測試

  • 目的： 模擬彈簧在實際工況下的交變受力狀態，評估其耐反復扭轉的能力和使用壽命。
  • 方法： 在扭簧疲勞試驗機上，以恒定頻率在設定的最小角度和最大角度之間（或在設定的最小扭矩和最大扭矩之間）對彈簧進行往復扭轉。持續測試直至彈簧失效（如斷裂、扭矩衰減超標、永久變形過大）。
  • 關鍵輸出： 彈簧失效前的循環次數（疲勞壽命）。

• 抗松弛測試

  • 目的： 評估彈簧在長期承受恒定扭轉角度（或扭矩）載荷下，其輸出扭矩隨時間衰減的程度。
  • 方法： 將彈簧加載至設定的工作角度（或扭矩）并長時間保持（如1000小時）。定期記錄扭矩（或角度）的變化。
  • 關鍵輸出： 扭矩損失百分比（或角度變化量）隨時間變化的曲線。

三、 測試設備的關鍵要素

專業可靠的扭簧測試需要配備精密儀器：

1. 高精度扭力傳感器： 核心部件，直接測量施加或反饋的扭矩值，精度和量程需匹配被測彈簧。
2. 精密角度編碼器/位移傳感器： 精確測量扭轉角度和旋轉速度。
3. 剛性測試框架與精密夾具： 確保彈簧兩端被牢固、同軸地夾持，無滑動或偏移，避免引入額外摩擦或測量誤差。夾具設計需適配不同簧臂形狀。
4. 伺服驅動系統： 提供平滑、可控的旋轉運動，實現勻速加載/卸載、恒定角度保持、精確角度定位以及疲勞測試所需的往復運動。
5. 智能控制系統與數據采集系統 (DAQ)： 精確控制測試流程（角度、速度、扭矩閾值等），實時高速采集扭矩、角度、時間等數據。
6. 專業測試軟件： 用于設定測試參數、控制設備運行、實時顯示曲線、自動計算關鍵性能指標、生成測試報告、存儲和分析歷史數據。
7. 安全防護裝置： 如過載保護、緊急停止、防護罩（尤其疲勞測試時彈簧可能斷裂飛出）。

設備校準： 所有關鍵傳感器（扭矩、角度）必須定期依據國家標準或國際標準進行溯源校準，確保測量結果的準確性和可比性。

四、 規范化測試流程要點

為確保測試結果的一致性和可靠性，需遵循嚴格流程：

1. 樣品準備與初始測量：
   • 檢查彈簧外觀（無損傷、毛刺）。
   • 精確測量并記錄初始自由角度、臂長、圈數等關鍵尺寸。
   • 清潔彈簧與夾具接觸面。
   • 對彈簧進行預壓（通常數次加載至工作角度后卸載），以消除初期不穩定因素。
2. 設備設置與校準驗證：
   • 選擇匹配的量程傳感器。
   • 安裝并牢固夾持彈簧，確保旋轉軸線一致。
   • 根據測試標準設定參數（加載/卸載速度、目標角度/扭矩、保持時間、循環次數等）。
   • 進行設備零點校準和量程驗證（如有必要）。
3. 執行測試：
   • 嚴格按照設定的程序（如靜態加載-保持-卸載、疲勞循環）執行測試。
   • 實時監控測試過程和數據曲線。
4. 數據記錄與分析：
   • 完整、準確地記錄原始數據（扭矩、角度、時間、循環數）。
   • 軟件自動計算或人工計算關鍵性能指標（剛度、指定角度扭矩、殘余角、扭矩損失率、疲勞壽命）。
   • 繪制并分析扭矩-角度曲線、扭矩衰減曲線等。
5. 結果判定與報告：
   • 將測試結果與設計規范、技術協議、行業標準（如 ISO、ASTM、JIS）或內部質量控制標準進行對比。
   • 清晰判斷彈簧是否合格。
   • 生成包含樣品信息、測試條件、原始數據、計算結果、曲線圖表、判定等內容的完整測試報告。
6. 樣品標識與存檔：
   • 測試后樣品妥善標識并保存（特別是失效樣品，供失效分析）。
   • 測試報告及原始數據按規定存檔管理。

五、 測試結果解讀與失效模式分析

準確理解測試數據至關重要：

• 扭矩-角度曲線解讀：
  • 線性度： 理想線性彈簧，曲線應為直線。非線性可能預示幾何結構或材料問題。
  • 斜率： 代表剛度。斜率變化可能意味著剛度不均勻或塑性變形開始。
  • 遲滯環： 加載與卸載曲線包圍的面積反映材料內部摩擦和能量耗散。
  • 殘余角： 卸載后曲線不歸零，顯示永久變形量。
• 常見失效模式分析：
  • 塑性變形（殘余角過大）： 工作應力超過材料屈服強度。原因：設計不當、過載、材料強度不足、熱處理不良。
  • 扭矩衰減（松弛）過快： 材料在持續應力下發生微觀蠕變或應力松弛。原因：材料高溫性能差、工作溫度過高、初始應力水平過高、材料穩定性差。
  • 疲勞斷裂：
    • 高周疲勞： 在應力遠低于材料抗拉強度時，經大量循環后斷裂。斷口通常有清晰的疲勞源區和擴展區。原因：表面缺陷（劃痕、脫碳）、應力集中（設計不良、加工刀痕）、腐蝕、應力水平較高。
    • 低周疲勞： 在應力接近或超過屈服強度時，經較少次數循環后斷裂。斷口塑性變形較大。原因：設計應力過高、過載。
  • 脆性斷裂： 無明顯塑性變形即突然斷裂。原因：材料脆性大（熱處理不當、低溫環境）、嚴重缺陷、氫脆。
  • 功能失效（扭矩不足/過大）： 結果不符合設計要求，影響裝配或設備功能。原因：制造尺寸偏差、材料性能波動、熱處理工藝不穩定。

有效性： 測試結果的有效性高度依賴于樣品的代表性、設備的精度與校準狀態、操作的規范性以及測試標準的選擇。嚴格遵守標準和流程是獲得可信數據的基礎。

尾聲：質量源于精準驗證
扭簧雖小，承載的卻是精密運動與控制的關鍵使命。通過系統化的測試流程——從精確測量初始參數，到執行標準化靜態與動態試驗，再到嚴謹的數據分析與失效診斷——我們能深入洞察扭簧的真實性能邊界。這不僅關乎單一零件的合格判定，更是保障整個系統可靠運行、預防潛在風險的科學基石。精心設計的測試方案與嚴格執行的驗證過程，如同為旋轉的機械脈搏提供了精準可靠的“健康報告”，讓無形的扭力得以被精確衡量和信賴。
