釩氮合金成分測定技術指南

引言：關鍵合金元素的分析意義

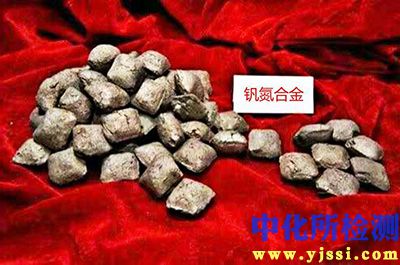

釩氮合金作為一種重要的鋼鐵添加劑，憑借其顯著的晶粒細化與析出強化效應，在提升鋼材強度、韌性及焊接性能方面發揮著不可替代的作用。其核心價值源于合金中釩（V）與氮（N）元素的精確配比和有效利用率。因此，準確測定釩氮合金中釩、氮及其他關鍵成分的含量，不僅關乎合金自身的質量控制，更是確保最終鋼材產品性能穩定可靠的核心保障。精確的分析數據是供需雙方交易結算、生產工藝優化調整以及新材料研發驗證的根本依據。

樣品制備：精密分析的基礎

可靠的分析結果始于規范的樣品制備環節，這一過程需嚴格把控：

1. 代表性取樣： 嚴格依據相關標準（如 GB/T 4010 或其他適用的國際/行業標準）執行。根據批次大小、包裝形式（錠、塊、粉等），合理確定取樣點和取樣量。確保所取原始樣品能充分代表整個批次材料的平均組成。
2. 破碎與縮分： 使用顎式破碎機、對輥破碎機等潔凈設備，將大塊樣品逐步破碎至較小顆粒（通常<10mm）。遵循標準流程（如錐形四分法、旋轉縮分器法）進行多次縮分，最終得到滿足分析用量要求（通常100克以上）且具有高度代表性的實驗室樣品。
3. 研磨與篩分：
   • 研磨設備： 優先選用剛玉研缽、碳化鎢罐振動磨或行星式球磨機。關鍵要求：設備材質堅硬耐磨，避免引入鐵（Fe）、鉻（Cr）等干擾元素。每次研磨前后徹底清潔設備，防止交叉污染。
   • 目標粒度： 最終分析樣品需研磨至全部通過指定孔徑的標準篩（通常要求 ≤ 0.125mm / 120目，甚至更細至 ≤ 0.097mm / 160目）。極細且均勻的粒度是保證樣品在后續化學溶解或高溫熔融過程中反應完全、結果準確的前提。
4. 干燥與儲存： 將制備好的細粉樣品置于潔凈干燥的稱量瓶中，于干燥器內保存備用，防止吸潮或被環境污染物沾染。

核心成分測定方法詳解

釩氮合金中不同元素需采用針對性的分析方法：

• 氮（N）含量測定：主流方法的原理與要點
  惰氣熔融法是目前測定釩氮合金中氮含量最權威、應用最廣泛的方法。

  • 方法原理： 將精確稱量的試樣置于高純石墨坩堝中，在高溫（通常>3000℃）和連續流動的惰性載氣（氦氣或氬氣）保護下熔融。合金中的所有氮化物被分解，釋放出的氮氣（N2）被載氣帶入特定的檢測系統進行定量測定。
  • 關鍵儀器： 核心設備為配備脈沖加熱爐（通常為高頻感應或電阻加熱）、高精度熱導檢測器（TCD）或紅外檢測器（IR）的氮/氧/氫聯測儀。
  • 操作流程：
    1. 儀器校準： 嚴格按照儀器操作規程預熱穩定。使用與待測試樣氮含量范圍相匹配、化學形態相近的氮含量標準樣品（如氮化釩、氮化硅、鋼標樣等）進行多點校準，建立標準曲線。
    2. 空白測定： 在分析樣品前運行空白（空坩堝），測量系統本底值，并在結果計算中予以扣除。
    3. 樣品分析：
       • 向預脫氣的石墨坩堝（或坩堝+助熔劑組合）中精確稱入適量試樣（通常0.05-0.2g）。
       • 將坩堝置于下電極上，升入熔融合金爐膛。
       • 按預設程序升溫熔融。釋放的N2由載氣攜帶流經轉化爐（如有必要，將NOx等轉化為N2）、除塵和除水裝置后，進入檢測器。
       • TCD檢測器基于N2與載氣導熱系數的差異產生信號；IR檢測器則測量N2在特定波長的紅外吸收強度。信號峰面積或峰高與氮含量成正比。
    4. 結果計算： 儀器根據校準曲線自動計算并顯示氮含量百分比（%N）。
  • 杜馬斯燃燒法（可選）： 作為另一種熱分解原理的方法，將樣品在高溫（~1000℃以上）富氧環境下燃燒，所有含氮化合物轉化為NOx，再經還原爐轉化為N2，同樣用TCD檢測。此法自動化程度高，但應用于高熔點釩合金時，需優化燃燒條件確保分解完全，其精密度有時略遜于惰氣熔融法。
  • 方法優勢與挑戰：
    • 優勢： 靈敏度高、準確性好、分析速度快、自動化程度高。
    • 挑戰/關鍵點：
      • 樣品均一性與粒度： 樣品必須研磨充分且均勻，確保熔融時氮化物瞬間完全分解，避免因包裹導致氮釋放不完全或滯后。
      • 助熔劑選擇： 根據儀器類型和樣品特性，可能需要添加適量高純助熔劑（如錫粒、鎳籃、銅等）以降低熔融溫度、改善熔體流動性、促進氮釋放完全并防止飛濺。
      • 系統空白與校準： 嚴格控制系統空白（坩堝、助熔劑、載氣純度）和準確的校準至關重要。
      • 標準物質匹配度： 理想情況下應使用基體匹配的釩氮合金標樣校準。

• 釩（V）含量測定：經典滴定法
  硫酸亞鐵銨滴定法是測定高含量釩的經典可靠方法。

  • 方法原理： 試樣經適宜酸溶解后，在硫酸介質中，用高錳酸鉀將釩（IV）氧化至釩（V），過量的高錳酸鉀用亞硝酸鈉還原除去。以N-苯代鄰氨基苯甲酸為指示劑，用硫酸亞鐵銨標準滴定溶液滴定至終點，將釩（V）定量還原至釩（IV）。
  • 操作流程簡述：
    1. 試樣分解： 稱取適量樣品于錐形瓶中，采用適宜的混合酸（如硝酸+磷酸+硫酸，或硫酸+磷酸+氫氟酸，需在聚四氟乙烯器皿中）加熱溶解至清亮。關鍵：確保釩完全溶解且呈四價態（V4+，常顯藍色）。
    2. 釩的氧化： 在溶液中加入硫酸（維持酸度），滴加高錳酸鉀溶液至穩定的微紅色（指示釩被氧化為V5+），靜置片刻確保氧化完全。
    3. 過量氧化劑去除： 滴加亞硝酸鈉溶液至紅色恰好消失（還原過量KMnO4），并立即加入尿素溶液（分解過量亞硝酸鹽）。
    4. 滴定： 加入數滴N-苯代鄰氨基苯甲酸指示劑（顯紫紅色），立即用硫酸亞鐵銨標準滴定溶液滴定至溶液由紫紅色轉變為亮綠色即為終點。
  • 結果計算：
    V(%) = (C * V * M) / (m * 1000) * 100
    其中： C = 硫酸亞鐵銨標準滴定溶液的濃度 (mol/L)， V = 滴定消耗的硫酸亞鐵銨溶液體積 (mL)， M = 釩的摩爾質量 (50.94 g/mol)， m = 試樣質量 (g)。
  • 關鍵控制點： 酸介質穩定性控制、釩的氧化程度控制（避免過氧化或不足）、滴定速度（臨近終點時慢滴）、指示劑靈敏度的保證。

• 其他成分測定（簡述）

  • 碳（C）、硫（S）： 采用高頻感應燃燒-紅外吸收法。樣品在純氧氛圍中高頻感應加熱燃燒，C轉化為CO2，S轉化為SO2，分別被特定波長的紅外檢測器測定。需添加助熔劑（如純鐵+鎢粒）確保瞬時高溫和完全燃燒。
  • 硅（Si）、磷（P）、鋁（Al）等： 通常采用濕法化學分析：
    • 硅鉬藍分光光度法（Si）： 樣品酸溶后，硅轉化為硅酸，與鉬酸銨形成硅鉬黃雜多酸，還原為硅鉬藍后比色測定。
    • 磷鉬藍分光光度法（P）： 樣品酸溶后，磷轉化為正磷酸鹽，與鉬酸銨及還原劑（如抗壞血酸）反應生成磷鉬藍絡合物比色測定。
    • 鉻天青S分光光度法或電感耦合等離子體發射光譜法（ICP-OES）（Al）： 前者基于鋁與鉻天青S的顯色反應；后者利用高溫等離子體激發元素產生特征光譜進行多元素同時測定。
  • 錳（Mn）、鐵（Fe）等： 原子吸收光譜法（AAS）或ICP-OES法因其靈敏度高、干擾相對較少而常用。

數據處理與質量控制：確保結果可靠

嚴謹的數據處理和嚴格的質量控制是分析結果可信的基石：

1. 精確計算：
   • 嚴格按照各方法規定的計算公式進行結果計算，注意單位轉換（如mg/L 到 %）、稀釋倍數、空白校正。
   • 滴定法需確保標準溶液濃度的準確標定。
2. 有效數字與修約： 根據測量儀器的精度、標準物質證書值、方法精密度要求，確定合理的有效數字位數，并按標準規則（如GB/T 8170）進行數值修約。
3. 允許差（允差）： 判斷平行測定結果是否符合要求，需依據相關產品標準（如GB/T 20567）或檢測方法標準中規定的允許差（Repeatability Limit r 或 Reproducibility Limit R）。若兩個獨立結果的絕對差值≤ r，則結果可接受。
4. 質量控制（QC）核心措施：
   • 平行測定： 每批樣品至少進行雙份平行測定，檢查精密度。
   • 標準物質監控： 在分析序列中，定期插入與待測樣品基體、含量相近的有證標準物質進行分析，驗證結果的準確性。標準物質測定值應在證書給定不確定度范圍內。
   • 空白試驗： 每批樣品或試劑更換時進行空白試驗，評估試劑和環境背景對結果的影響并扣除。
   • 加標回收率試驗： 定期或在結果可疑時進行。向已知含量的樣品中加入已知量的待測元素標準溶液，分析后計算回收率（% = (測得總量 - 樣品本底量) / 加入量 × 100）。回收率應在目標范圍內（如95%-105%），驗證方法的準確性和基體效應。
   • 控制圖： 長期使用特定CRM的結果繪制均值控制圖（如Xbar圖），監控分析過程的穩定性。
5. 不確定度評估： 對于關鍵或爭議性結果，應進行測量不確定度評定（參考JJF 1059.1/JJF 1135等），識別主要不確定度分量（如樣品稱量、標準溶液濃度、儀器讀數、重復性等），量化結果的可信程度范圍。

結語：精密分析驅動材料性能提升

釩氮合金成分的精準測定，是其高效應用于高品質鋼鐵生產鏈條中的關鍵環節。從嚴謹的樣品制備到齊全儀器分析與經典化學方法的結合，再到貫穿始終的質量控制體系，每一個步驟都直接影響著數據的可靠性。持續優化檢測技術，嚴格遵循標準化操作流程，強化質量控制意識，是實現釩氮合金產品質量穩定一致、推動高性能鋼鐵材料研發與應用的堅實技術保障。精確的成分數據不僅服務于貿易結算，更是優化合金設計、提升鋼鐵性能、實現資源高效利用的科學基礎。
