文丘里管流量測試技術詳解

原理、測試方法與應用場景解析

文丘里效應：流體測量的科學基石

當流體流經管道中的一段特定變截面結構時，其流速與壓力之間存在著精確的物理關聯。這一現象的核心在于流體連續性方程與伯努利方程的結合應用。連續性方程指出，在穩定流動中，流經管道不同截面的質量流量守恒，即流速與截面積成反比。伯努利方程則揭示了流體在流動過程中，其動能（與流速平方相關）、勢能（與高度相關）和壓力能之間的轉換關系。當管道截面積收縮時（如文丘里管的喉部），流速必然增加以滿足質量守恒。根據伯努利方程，流速增加導致動能增大，相應地，該處的流體靜壓力會顯著降低。這一壓力降（差壓）與流速的平方成正比，進而與流體的體積流量或質量流量建立直接聯系。文丘里管正是基于這一物理原理設計的高效流量測量裝置。

結構剖析：精妙設計的測量工具

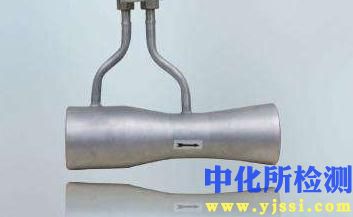

一個標準的文丘里管由幾個關鍵幾何部分組成，其精確設計對測量性能至關重要：

• 入口錐段 (收縮段)： 呈錐形收縮，引導流體平穩加速，使流線平順過渡，避免流動分離。入口錐角通常在10°至22°之間。
• 喉部： 管道中截面積最小的圓柱段。此處流速達到最高，靜壓力降至最低。喉部直徑與管道內徑之比（β值）是核心設計參數，常見范圍為0.25至0.75。
• 出口錐段 (擴散段)： 呈錐形擴張，使流體流速逐漸降低，壓力有效恢復。出口錐角較小（通常5°至15°），以最大限度減小渦流和永久性壓損。
• 取壓孔： 標準配置包括上游取壓孔（通常位于入口錐段上游一倍管道直徑處）和喉部取壓孔（位于喉部中心位置）。取壓孔的設計（如環室或單獨鉆孔）旨在獲取穩定、有代表性的靜壓力。

構建測試系統：精準測量的基礎

進行文丘里管流量測試需要一個精心搭建的系統：

1. 測試管路： 包含待測文丘里管，其前后需有足夠長的直管段（通常上游10D以上，下游5D以上，D為管道內徑），以確保流體在進入文丘里管前形成充分發展的湍流速度剖面，流出后流態穩定。
2. 流體循環系統： 由泵、儲液罐（或水源/氣源）、閥門（調節閥、截止閥）組成，提供穩定可控的流體流量。系統需具備調節流量范圍的能力。
3. 差壓測量單元： 高精度差壓變送器或差壓計，用于精確測量文丘里管上游取壓孔與喉部取壓孔之間的壓力差（ΔP）。這是流量計算的核心輸入值。
4. 輔助測量儀表：
   • 壓力表/變送器： 測量文丘里管入口處的絕對靜壓力（P?）。
   • 溫度計/傳感器： 測量流體的溫度（T?），用于確定流體密度（ρ）和粘度（μ）。
   • 標準流量計 (可選但推薦)： 作為參照基準，用于系統標定或驗證文丘里管測量結果。
5. 數據采集系統： 記錄差壓、壓力、溫度等關鍵參數隨時間的變化，便于后續處理和分析。
6. 安全裝置： 泄壓閥、壓力表安全范圍檢查等，確保測試安全。

執行測試流程：規范操作確保可靠性

嚴謹的測試流程是獲取有效數據的關鍵：

1. 前期準備：
   • 檢查所有管路連接密封性，消除泄漏點。
   • 校準所有測量儀表（差壓計、壓力表、溫度計等），確保其精度符合要求。
   • 徹底排空系統中的氣體（對于液體）或確保氣體干燥無雜質（對于氣體）。
   • 設定初始流量狀態（通常關閉狀態）。
2. 系統啟動：
   • 緩慢啟動泵或打開流體供應閥門，使系統逐漸升壓。
   • 微開調節閥，讓流體以較小流量流過系統。
3. 數據采集：
   • 從低流量開始，逐步、穩定地增加流量（通過調節閥控制），覆蓋預期的測量范圍。
   • 在每個設定的流量點下，等待系統狀態完全穩定（流量、壓力、溫度讀數恒定）。
   • 通過數據采集系統同步記錄該穩定狀態下的差壓值（ΔP）、入口壓力（P?）、流體溫度（T?）。若使用標準流量計，同時記錄其讀數（Q???）。
   • 重復此過程，直至達到最大測試流量。
4. 流量遞減 (可選)： 完成遞增測試后，可逐步降低流量，再次采集數據點，以檢查系統的重復性和滯后性。
5. 系統關閉： 緩慢關閉調節閥和泵/供應源，按規程安全泄壓并排空系統。

數據處理與流量計算：從數據到結果

測試完成后，需對原始數據進行處理以獲取流量值：

1. 數據整理： 將記錄的ΔP、P?、T?等數據按流量點整理。
2. 物性參數計算： 根據流體類型（水、空氣、油等）、入口壓力（P?）和溫度（T?），利用狀態方程或物性表計算該工況下的流體密度（ρ）和粘度（μ）。
3. 流量計算 (基于文丘里管)： 應用文丘里管流量基本公式：
   Q = C * A? * √(2 * ΔP / ρ) / √(1 - β?)
   • Q：體積流量
   • C：文丘里管流量系數（由實驗標定或標準給出，考慮粘度、雷諾數等影響）
   • A?：喉部橫截面積
   • ΔP：實測差壓（上游與喉部之間）
   • ρ：流體密度
   • β：喉部直徑與管道內徑之比 (d/D)
   • 質量流量 ? = ρ * Q
4. 標定與驗證 (若使用標準表)： 將文丘里管計算的流量（Q）與標準流量計讀數（Q???）進行對比。計算偏差，分析誤差來源。可建立Q或C與雷諾數（Re = ρ * V * D / μ）的關系曲線，用于后續實際應用中的修正。
5. 誤差分析： 評估整個測試過程中可能引入的誤差，包括儀表精度誤差、安裝誤差（如直管段不足）、讀數誤差、流體物性計算誤差、未完全穩定狀態的影響等。
6. 報告編制： 生成測試報告，包含測試目的、設備描述（文丘里管參數）、測試系統圖、測試條件（流體、溫度、壓力范圍）、原始數據、計算結果、標定曲線（若有）、誤差分析及。

關鍵影響因素與誤差控制：追求測量精度

文丘里管測試的精度受制于多方面因素：

• 制造與安裝： 喉部尺寸精度、內表面光潔度、取壓孔位置準確性、上下游直管段長度是否符合要求、管道與文丘里管是否同心、墊片是否凸入管道等。
• 流體條件： 流體是否充滿管道（液體中避免含氣，氣體中避免含液）、密度和粘度測量的準確性、流體是否均質。
• 操作狀態： 測試過程中流量是否充分穩定、脈動是否得到有效抑制、系統是否存在振動。
• 儀表性能： 差壓變送器的精度、量程選擇是否合適（避免在量程下限使用）、溫度壓力傳感器的精度和響應速度。
• 計算方法： 流量系數C的準確性（依賴于標定或標準）、是否考慮了雷諾數修正、膨脹系數修正（可壓縮流體）。

廣泛的應用價值與獨特優勢

文丘里管憑借其獨特優勢，在眾多領域發揮著重要作用：

• 工業過程監控： 廣泛應用于水廠、熱電廠、化工廠、石油煉化等行業的給水、循環水、蒸汽、天然氣、石油產品等流體的在線流量測量，為過程控制提供關鍵數據。
• 流體力學研究： 作為基礎流量測量工具，用于實驗室中管道流動特性、泵與風機性能測試、阻力系數測定等研究。
• 空氣動力學： 用于風洞實驗中測量氣流速度。
• 主要優勢：
  • 永久壓損低： 得益于高效的擴散段設計，其壓力恢復較好，相比孔板等節流裝置能耗更低。
  • 耐磨損與污垢： 結構堅固，平滑的收縮和擴張使喉部不易磨損（尤其適用于含顆粒流體），取壓孔不易堵塞。
  • 量程比適中： 在較寬的雷諾數范圍內能保持穩定的流量系數，典型量程比可達4:1或更高（經良好標定）。
  • 理論基礎堅實： 測量原理基于經典流體力學，可靠性高。

總結

文丘里管測試是一項融合理論設計、精密制造、系統搭建、規范操作和嚴謹數據分析的綜合性技術工作。深入理解文丘里效應原理，嚴格把控結構設計參數，精確構建測試回路并遵循標準化的操作流程，是獲取可靠流量數據的前提。通過細致的安裝、準確的測量儀表、規范的測試步驟以及對誤差來源的深刻認識和有效控制，文丘里管能夠提供高精度、高重復性的流量測量結果。其低能耗、高耐用性及較寬適用范圍的特點，使其在工業過程控制、科學實驗研究等領域持續發揮著不可替代的關鍵作用，為流體測量提供了一種高效且經濟的解決方案。持續的測試驗證與優化實踐，是確保文丘里管在實際應用中保持最佳性能的核心環節。
