彈性支撐測試：原理、方法與應用

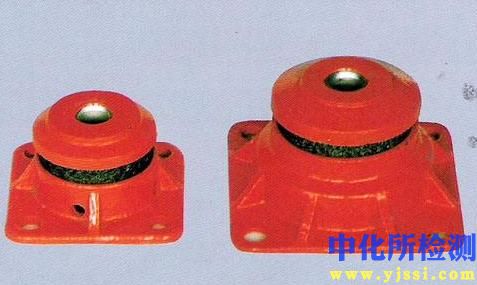

引言
彈性支撐作為機械系統中的關鍵部件，廣泛應用于減振、隔振、緩沖及精密定位等領域。其性能的優劣直接影響設備的運行穩定性、可靠性及使用壽命。因此，對彈性支撐進行系統、準確的性能測試至關重要。彈性支撐測試旨在量化其關鍵力學特性，為設計選型、性能評估和質量控制提供可靠依據。

一、 測試核心目標與原理

彈性支撐測試的核心目標是獲取其靜態與動態力學特性參數，主要包括：

1. 靜態特性：

   • 剛度： 指支撐件在靜態載荷作用下產生單位變形所需的力（或力矩），表征其抵抗變形的能力。通常測試其力-位移曲線或力矩-轉角曲線。
   • 額定載荷： 支撐件在規定條件下能安全承受的最大靜態載荷。
   • 蠕變與松弛特性： 在恒定載荷下變形隨時間增大的現象（蠕變），或在恒定變形下應力隨時間減小的現象（松弛），反映材料的長期穩定性。

2. 動態特性：

   • 動剛度/頻率相關剛度： 剛度隨激振頻率變化的特性。在高頻下可能與靜態剛度有顯著差異。
   • 阻尼： 系統消耗振動能量的能力，通常用阻尼比或損耗因子表示，直接影響振動衰減速率和共振放大倍數。
   • 傳遞率： 衡量支撐件隔振效果的指標，定義為輸出振動響應（位移、速度或加速度）與輸入激勵的比值（通常以振幅或功率譜密度形式表示）。
   • 固有頻率： 支撐件與其支撐質量組成的系統在自由振動時的固有頻率，是分析共振的關鍵參數。

測試基本原理 基于力學平衡方程和振動理論。通過施加可控的靜態或動態載荷（力、位移），測量支撐件的響應（位移、力、加速度等），進而分析計算得出各項性能參數。

二、 主要測試方法與設備

根據測試目標和施加載荷的類型，測試方法主要分為靜態測試和動態測試兩大類：

1. 靜態測試：

   • 壓縮/拉伸測試： 使用萬能材料試驗機或專門的剛度測試臺，對支撐件施加緩慢、準靜態的軸向壓縮或拉伸載荷，記錄載荷-位移曲線。計算靜態剛度（曲線斜率）、屈服點、極限載荷等。
   • 剪切測試： 對于承受剪切力的支撐件（如橡膠墊），施加平行于接觸面的力，測試其剪切剛度。
   • 彎曲/扭轉測試： 對特定結構（如板簧、梁式支撐）施加彎矩或扭矩，測量其彎曲剛度或扭轉剛度。
   • 蠕變/松弛測試： 在恒溫恒濕環境中，施加恒定載荷或保持恒定變形，長時間連續測量位移或力的變化。

2. 動態測試：

   • 正弦掃頻測試： 使用振動臺或激振器，對安裝有支撐件的質量塊（或稱“秤盤”）施加頻率連續變化（掃頻）的正弦激勵力或位移。測量傳遞到質量塊上的振動響應（加速度）。通過分析輸入輸出信號，可精確繪制傳遞率曲線（幅頻響應曲線），獲取固有頻率、阻尼比、動剛度等參數。
   • 隨機振動測試： 施加具有特定功率譜密度（PSD）的寬帶隨機振動激勵，模擬實際工況。測量傳遞率（PSD輸出/PSD輸入），評估支撐件在寬頻帶內的隔振性能。
   • 沖擊測試： 施加瞬態沖擊載荷（如半正弦波、后峰鋸齒波），測量支撐件的沖擊響應譜或最大傳遞加速度，評估其緩沖吸能能力。
   • 模態測試： 對支撐件本身或帶有支撐件的簡單結構進行模態分析，識別其固有頻率、模態振型和模態阻尼。

常用核心設備：

• 萬能材料試驗機（靜載）
• 專用剛度測試臺
• 電動/液壓振動臺系統
• 激振器系統（含功率放大器）
• 力傳感器、加速度傳感器、位移傳感器（LVDT, 激光位移計）
• 動態信號采集與分析系統（配合專業軟件）
• 環境試驗箱（溫度、濕度控制）

三、 關鍵測試指標解讀

• 剛度： 是支撐件設計的關鍵參數。剛度過高，隔振效果差；剛度過低，系統靜位移過大，穩定性差。需根據負載、允許位移和隔振頻率要求綜合選擇。
• 阻尼： 適當的阻尼能有效抑制共振峰值，加速自由振動的衰減。但過高的阻尼在非共振區會降低隔振效果（高頻隔振區內傳遞率與阻尼成正比）。通常追求“小阻尼”以獲得更好的高頻隔振效果，同時通過其他措施抑制共振。
• 固有頻率： 決定了系統的主要共振點。為獲得良好隔振效果，支撐系統的固有頻率應遠低于激勵頻率（通常要求激勵頻率 > √2 * 固有頻率）。
• 傳遞率： 最直觀的隔振性能指標。傳遞率小于1表示有隔振效果；小于0.707（對應阻尼比=0.707）表示振動被隔離；值越小，隔振效果越好。傳遞率曲線清晰展示了系統在各個頻率下的響應特性。
• 蠕變/松弛： 關系到支撐件在長期服役中的尺寸穩定性和承載能力保持性，對精密設備和持久承載結構尤為重要。

四、 標準化測試流程

為確保測試結果的可比性和可靠性，測試應遵循標準化流程：

1. 樣品準備： 按照相關標準或規范選取有代表性的樣品，進行必要的狀態調節（如溫度穩定）。
2. 安裝固定： 嚴格按照測試要求安裝支撐件，確保邊界條件真實模擬實際工況（如預壓縮量、安裝角度、約束方式）。安裝剛度對結果影響顯著。
3. 傳感器布置： 在輸入點（激勵源與支撐件連接處）和輸出點（支撐件與被支撐質量塊連接處）精確布置力傳感器和加速度傳感器（或位移傳感器）。避免傳感器附加質量影響。
4. 載荷施加：
   • 靜態：緩慢加載至目標載荷，卸載，循環若干次后進行正式測量。
   • 動態：設置激勵信號（類型、幅值、頻率范圍、掃描速率等），確保輸入在所需頻率范圍內滿足要求。
5. 數據采集： 使用高精度數據采集系統同步記錄輸入輸出信號，保證足夠的采樣率和分辨率。
6. 數據分析：
   • 靜態：根據力-位移曲線計算剛度（區間平均或切線）。
   • 動態：采用頻響函數分析技術（如H1估計法）、傳遞函數分析或直接譜分析計算傳遞率、動剛度、阻尼等參數。注意剔除噪聲干擾。
7. 結果報告： 清晰呈現測試條件（溫度、濕度、預載、激勵參數）、原始數據、計算結果（圖表、數值）、不確定度分析等。

五、 應用場景與重要性

彈性支撐測試廣泛應用于眾多工程領域：

1. 機械設備： 評估發動機、電機、壓縮機、泵、風機等大型旋轉機械底座隔振器的性能，降低振動傳遞至基礎結構。
2. 車輛工程： 測試發動機懸置、底盤襯套、駕駛室懸置的剛度、阻尼特性，優化乘坐舒適性和操控穩定性。
3. 精密儀器與光學平臺： 確保顯微鏡、光刻機、激光干涉儀等精密設備使用的隔振平臺或空氣彈簧具有極低的固有頻率和優異的隔振性能，隔絕環境振動的干擾。
4. 建筑結構： 測試建筑隔震支座（如疊層橡膠支座、摩擦擺支座）的力學性能（壓縮剛度、剪切剛度、阻尼），保障建筑在地震作用下的安全。
5. 航空航天： 評估飛行器儀表、電子設備隔振支架在復雜振動環境下的可靠性。
6. 減振降噪產品研發： 為新型彈性材料（如高性能橡膠、復合材料）和支撐結構設計提供性能驗證數據。
7. 質量控制與失效分析： 對批量生產的彈性支撐進行出廠檢驗，或對失效件進行性能對比分析，查找原因。

結語

彈性支撐測試是連接理論設計與工程應用的橋梁。通過嚴謹的測試流程、齊全的測試方法和精確的數據分析，能夠全面揭示彈性支撐的靜動態力學行為。獲得的剛度、阻尼、固有頻率和傳遞率等核心參數，不僅是支撐件選型、系統動態設計優化的基石，也是確保設備運行平穩、可靠耐久、滿足噪聲振動舒適性要求的根本保障。隨著新材料、新結構和更復雜工況的出現，測試技術也需不斷發展，提供更全面、更準確的性能表征手段。標準化的測試方法對于行業內技術交流、產品性能對比和質量保證具有不可替代的重要意義。
