硅晶片檢測：守護半導體制造的精密之眼

硅晶片作為半導體器件的基石，其質量直接決定了最終芯片的性能、良率和可靠性。在納米級的制造尺度下，任何微小的缺陷都可能引發災難性后果。因此，硅晶片檢測已成為半導體產業鏈中不可或缺的關鍵環節，如同精密的眼睛，時刻守護著制造過程的每一步。

一、表面質量：潔凈與完整的守護者

硅晶片的表面是其承載電路的核心區域，必須保持極高的潔凈度和完整性。

• 顆粒污染檢測： 利用高靈敏度激光散射技術或光學顯微成像系統，掃描晶圓表面。當激光束照射到微小顆粒時，會發生散射，通過檢測散射光的強度和分布，系統能夠精確識別并定位尺寸低至亞微米（如0.1μm）的顆粒污染物。齊全的系統還能根據散射模式初步判斷顆粒類型。
• 劃痕與機械損傷檢測： 高分辨率光學顯微鏡（包括明場、暗場、微分干涉對比等模式）是檢測表面劃痕、凹坑、崩邊等機械損傷的主要工具。暗場照明尤其擅長凸顯表面不平整特征。自動化視覺系統結合圖像處理算法，能快速掃描整個晶圓并識別、分類這些缺陷。
• 霧度與微粗糙度測量： 利用光散射原理的專用儀器（如激光散射儀或全向反射儀）來量化晶片表面的整體霧度水平。原子力顯微鏡則提供納米甚至原子尺度的表面形貌和粗糙度信息，對評估拋光質量至關重要。
• 金屬污染篩查： 表面光電壓法或全反射X射線熒光光譜法被用于非接觸、快速篩查晶圓表面的微量金屬雜質（如Fe、Cu、Na等），靈敏度可達10^9 atoms/cm²級別。

二、幾何特性：尺寸與形貌的標尺

硅晶片的物理尺寸和形貌必須滿足極其嚴格的規格要求。

• 厚度測量： 接觸式測厚儀使用精密的探頭進行點測量；非接觸式方法則更為普遍，包括電容傳感測厚儀、紅外干涉儀和光學共焦傳感器，能在不接觸晶圓的情況下快速、高精度地測量厚度及其均勻性。
• 平整度檢測： 這是高端芯片制造的關鍵指標。利用激光干涉儀或電容傳感技術，構建晶圓表面的三維高度圖。關鍵參數包括總厚度變化、局部平整度、納米形貌等，確保光刻時焦平面的一致性。對于EUV光刻，對平整度的要求更是達到了原子級別。
• 翹曲與彎曲度測量： 專用翹曲度測量?jī)x通常采用非接觸光學方法（如激光三角測量或多點傳感），精確量化晶圓在無夾持狀態下的整體變形程度。
• 直徑與定位邊/槽檢測： 高精度光學測量系統和機器視覺用于驗證晶圓直徑、定位邊或定位槽的位置和尺寸是否符合標準。

三、電學性能：導電特性的探針

硅晶片的電學特性直接影響器件的性能。

• 電阻率/導電類型測量： 四探針法是測量體電阻率的標準方法，通過四個等間距的探針接觸晶片表面，通入電流并測量電壓降來計算。渦流法適用于在線、非接觸測量，尤其適合薄晶圓或外延片。熱探針法或霍爾效應測試則用于確定導電類型（N型或P型）。
• 少子壽命評估： 光電導衰減法是最常用的方法。用脈沖光在晶片中產生非平衡載流子，然后通過微波或射頻探頭監測其電導率隨時間的變化，從而推算少子壽命。壽命值直接反映晶體的完美程度和金屬污染水平。
• 氧/碳含量分析： 傅里葉變換紅外光譜是標準方法。硅晶體中的間隙氧原子和替代碳原子在紅外波段有特征吸收峰，通過測量特定波長下的吸收強度，并與標準曲線對比，即可定量分析其濃度。

四、體材料質量：晶體結構的洞察者

晶片的內部晶體結構完整性至關重要。

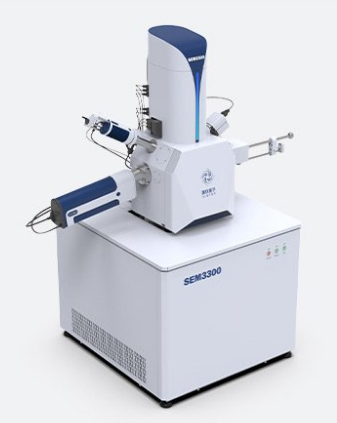

• 晶體缺陷觀測： 擇優化學腐蝕法將晶片暴露于特定的腐蝕液中，位錯、層錯等缺陷處腐蝕速率更快，形成特征腐蝕坑或圖形，隨后通過光學顯微鏡或掃描電子顯微鏡觀察和分析。X射線形貌術利用X射線衍射襯度成像，可非破壞性地展現晶格畸變區域。
• 雜質分析： 除了FTIR，深度剖析技術如二次離子質譜能提供從表面到體內雜質的三維分布信息，是分析痕量摻雜或污染元素的有力工具。

五、新興趨勢與挑戰

硅晶片檢測技術持續演進：

• 更高靈敏度與速度： 隨著制程節點進入埃米時代，對更小缺陷、更低污染的檢測需求驅動著檢測設備的極限。
• 自動化與智能化： 自動化晶圓處理系統、高速高精度平臺、結合深度學習的智能缺陷識別與分類算法，正不斷提升檢測效率和準確性。
• 大尺寸晶圓兼容： 300mm晶圓已是主流，450mm晶圓的檢測技術也在儲備中，對大尺寸晶圓的全面、高速檢測提出挑戰。
• 非破壞性深度檢測： 發展更齊全的非破壞性方法（如改進的X射線技術、太赫茲成像等）來探測亞表面和體材料內部的缺陷是重要方向。
• 集成化與在線化： 將檢測模塊更緊密地集成到制造設備中，實現實時監控和反饋控制，是智能制造的發展趨勢。

質量是制造基石

硅晶片檢測貫穿于晶棒生長、切割、研磨、拋光、清洗直至交付芯片制造廠的整個流程。每一次精確的測量和缺陷捕捉，都是對最終芯片良率的有力保障。隨著半導體技術向更精密的領域進軍，硅晶片檢測技術也必須不斷創新，以更銳利的目光、更敏捷的反應，持續為半導體產業的高質量發展保駕護航。
