內燃機檢測：技術核心與效能保障

引言
作為現代動力系統的基石，內燃機廣泛應用于交通運輸、工程機械、發電機組等諸多領域。其性能的優劣直接關系到設備效率、運行成本、安全可靠性與環境影響。因此，科學、系統、精準的內燃機檢測技術，是保障其處于最佳工作狀態、延長使用壽命、滿足日益嚴苛法規要求的關鍵環節。

一、 內燃機檢測的核心價值與目標

內燃機檢測絕非簡單的故障排查，而是一項貫穿設備全生命周期的系統工程，其核心價值在于：

1. 性能評估與優化： 量化發動機的輸出功率、扭矩、燃油消耗率、機械效率等核心性能參數，為性能優化與匹配提供數據支撐。
2. 故障診斷與預警： 通過檢測振動、噪聲、溫度、壓力、排放成分等異常變化，精準定位潛在或已發生的機械故障（如磨損、拉缸、氣門漏氣、噴油不良、點火失效等），實現預測性維護，避免重大損失。
3. 排放監控與合規： 精確測量尾氣中碳氫化合物(HC)、一氧化碳(CO)、氮氧化物(NOx)、顆粒物(PM)等污染物的含量，確保發動機符合國家及地方的排放法規要求。
4. 狀態監測與壽命預測： 對關鍵零部件（如缸套活塞環、軸承、氣門機構）的狀態進行定期或在線監測，評估磨損程度，預測剩余使用壽命。
5. 維修質量驗證： 在大修或維護后，通過全面的性能與排放檢測，驗證維修效果是否達到預期標準。
6. 研究與開發支持： 為新型發動機的設計、改進、標定和控制策略開發提供關鍵的試驗數據。

二、 關鍵檢測技術與方法體系

現代內燃機檢測融合了機械、電子、傳感、計算機、化學分析等多學科技術，形成了一套完善的方法體系：

1. 性能參數檢測：

   • 功率與扭矩測量： 使用測功機（如電力測功機、水力測功機）在臺架或底盤測功機上加載發動機，測量不同工況下的轉速、扭矩，計算輸出功率。這是評估發動機動力性和經濟性的基礎。
   • 燃油消耗率測量： 采用高精度燃油流量計（如質量流量計、容積式流量計），結合測得的功率，計算單位功率或單位時間內消耗的燃油量。
   • 空燃比測量： 利用寬帶氧傳感器或排氣分析儀反推空燃比，對燃燒優化和排放控制至關重要。

2. 氣缸壓力分析：

   • 示功圖測量： 在氣缸蓋上安裝專用壓力傳感器，實時采集燃燒室內氣體壓力隨曲軸轉角的變化曲線（示功圖）。這是診斷燃燒過程（點火定時、燃燒速率、爆震）、計算指示功率、評估缸內狀況（如氣門密封性）的最直接手段。
   • 壓縮壓力與泄漏測試： 使用氣缸壓力表測量靜態壓縮壓力，或向燃燒室注入壓縮空氣測量泄漏率，判斷活塞環、缸套、氣門、缸墊的密封性能。

3. 排放污染物檢測：

   • 尾氣分析： 核心設備是尾氣分析儀，常用技術包括：
     • 非分散紅外法(NDIR)： 檢測CO、CO?。
     • 氫火焰離子化法(FID)： 檢測THC。
     • 化學發光法(CLD)： 檢測NOx。
     • 不透光煙度計/顆粒計數器(PN)： 檢測煙度/顆粒物數量濃度。檢測需按標準測試循環（如穩態工況法、瞬態工況法）進行。

4. 振動與噪聲分析：

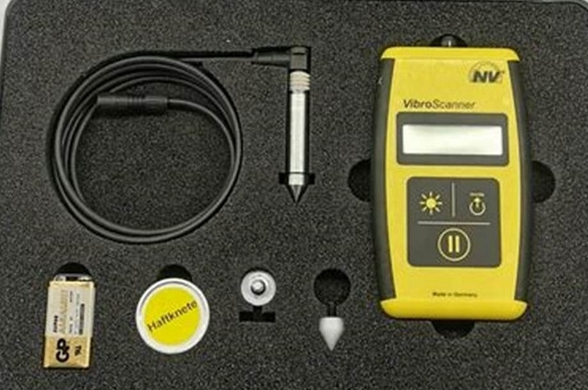

   • 振動檢測： 使用加速度傳感器布置在發動機關鍵部位（主軸承蓋、缸蓋、齒輪室等），采集振動信號。通過時域分析（幅值、有效值）和頻域分析（頻譜、階次分析），診斷旋轉部件（曲軸、連桿、活塞）不平衡、不對中、軸承損傷、齒輪嚙合不良、燃燒異常（爆震）等問題。

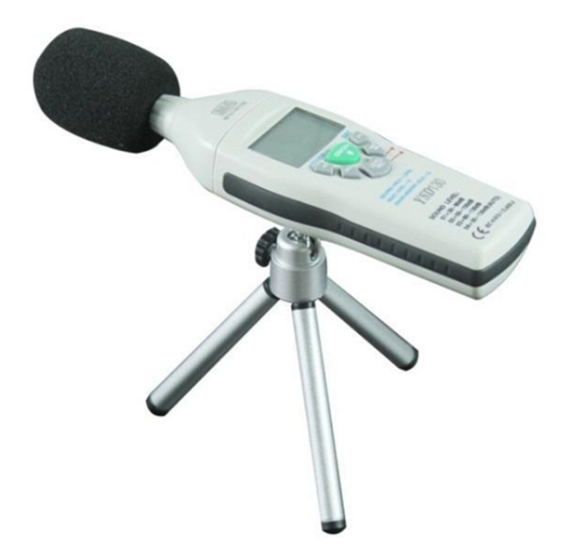

   • 噪聲檢測： 使用聲級計和聲學照相機等設備，定位異常噪聲源（如氣門機構異響、活塞敲缸、皮帶嘯叫），評估整機噪聲水平是否符合法規。

5. 溫度監測：

   • 關鍵點溫度： 使用熱電偶、熱電阻或紅外測溫儀監測冷卻液溫度、機油溫度、排氣溫度（各缸歧管）、渦輪增壓器溫度、軸承溫度等，判斷冷卻系統效能、潤滑狀況、燃燒均勻性及是否存在局部過熱風險。

6. 潤滑系統狀態監測：

   • 油液分析： 定期抽取機油樣本進行理化指標（粘度、總堿值TBN、總酸值TAN、水分、閃點）和污染物（磨損金屬顆粒、燃油稀釋、水分、積碳）檢測，評估機油性能衰退程度和發動機內部磨損狀況，是重要的預測性維護手段。
   • 機油壓力監測： 實時監測主油道壓力，判斷機油泵性能、油道堵塞、軸承間隙等。

7. 電氣與控制系統檢測(OBD)：

   • 車載診斷系統(OBD)掃描： 現代發動機高度依賴電子控制系統（ECU）。通過專用診斷儀讀取ECU存儲的故障代碼(DTC)、數據流（傳感器信號、執行器狀態、控制參數），快速定位傳感器失效、執行器故障、線路問題及控制邏輯錯誤。
   • 傳感器/執行器單體測試： 使用萬用表、示波器、執行器驅動工具等，對關鍵傳感器（曲軸/凸輪軸位置、氧傳感器、爆震傳感器）和執行器（噴油器、點火線圈、EGR閥、VVT電磁閥）進行精準測試。

8. 無損檢測(NDT)：

   • 應用于關鍵零部件的裂紋、內部缺陷檢查，常用方法有磁粉探傷、滲透探傷、超聲波探傷、射線探傷等，多在維修拆解過程中進行。

三、 檢測流程與專業化實施

規范的檢測流程是保證結果準確可靠的前提：

1. 前期準備： 明確檢測目的（驗收、維護、故障診斷、研發等）；了解發動機型號、歷史狀況；選擇合適的檢測設備并校驗；確保發動機處于適宜的工作溫度。
2. 設備連接與標定： 嚴格按照要求安裝傳感器（如壓力、溫度、振動）、連接測量儀表（功率、油耗、排放分析儀）和診斷設備，必要時進行現場標定。
3. 測試工況設定： 根據檢測目標設定穩定的工況點（如額定功率點、最大扭矩點、常用工況點）或運行標準測試循環。
4. 數據采集與記錄： 在穩定工況下，同步、高精度地采集各項參數數據。記錄環境條件（溫度、濕度、氣壓）。
5. 數據處理與分析： 對原始數據進行整理、計算（如功率、油耗率）、轉換（如FFT頻譜分析）、對比（與標準值、歷史數據）。
6. 結果判斷與診斷： 基于分析結果，結合專業知識和經驗，判斷發動機狀態，診斷潛在或現存故障，評估性能水平與排放合規性。
7. 報告編制與建議： 形成清晰、詳實的檢測報告，包含測試條件、數據、分析及必要的維護或維修建議。
8. 設備維護與歸檔： 妥善保養檢測設備，歸檔檢測報告和數據，建立發動機狀態檔案。

四、 技術發展趨勢與挑戰

內燃機檢測技術正向更高精度、更高效率、更智能化和更集成化方向發展：

1. 高精度與實時化： 傳感器技術不斷提升（如更高頻響的壓力傳感器、更靈敏的排放傳感器），數據采集速率更快，實現燃燒過程、瞬態工況的精細捕捉。
2. 智能化診斷： 結合大數據分析、人工智能（機器學習、深度學習算法），對海量檢測數據進行深度挖掘，實現故障模式的自動識別、早期預警和診斷決策支持，顯著提升診斷效率和準確性。
3. 在線監測與遠程診斷： 車載傳感器網絡和遠程通信技術（車聯網）的發展，使得關鍵參數（振動、溫度、壓力、排放初步數據、OBD信息）的實時在線監測成為可能，結合云計算平臺實現遠程狀態評估和故障診斷。
4. 多技術融合： 將振動、噪聲、熱成像、排放、性能等不同維度的檢測數據融合分析，提供更全面、更可靠的發動機狀態畫像。
5. 適應新型動力與燃料： 檢測技術需適應混合動力系統（區分電機與發動機貢獻）、替代燃料發動機（如天然氣、氫氣、生物燃料）的特點，開發針對性的檢測方法和診斷策略。
6. 法規驅動： 范圍內日益嚴格的排放法規（如歐七、國七）和碳中和要求，將持續推動更高精度、更接近真實行駛工況（RDE）的排放檢測技術發展，以及低/零碳排放發動機檢測技術的革新。

結語

內燃機檢測是確保其高效、清潔、可靠運行不可或缺的技術保障。從傳統的性能測試、故障檢修到現代的智能診斷、狀態監測與遠程運維，檢測技術的進步始終與內燃機的發展緊密相連。面對效率提升、排放控制、能源多元化的持續挑戰，不斷創新和完善檢測理論、方法與裝備，深化智能化應用，對于充分發揮內燃機潛能、推動動力技術的可持續發展具有至關重要的意義。掌握并應用齊全的檢測技術，是實現內燃機全生命周期價值最優化的必由之路。
