永磁材料性能評測與技術發展

前言：質量基石與效能核心

永磁材料作為現代工業的關鍵功能材料，其性能優劣直接決定了電機、傳感器、揚聲器、醫療器械等諸多設備的效率、可靠性與小型化水平。精確、全面地檢測永磁材料的各項性能參數，是保障材料研發、生產制造及終端應用質量不可或缺的環節。隨著高性能永磁材料需求激增與應用領域拓展，其檢測技術也在持續發展與深化。

一、 核心磁性能檢測：量化磁體的“生命力”

這部分檢測旨在獲取決定材料基本磁特性的關鍵量化指標。

1. 直流磁特性測量：

   • 磁滯回線測繪： 使用振動樣品磁強計（VSM）或脈沖磁強計（B-H 分析儀）等設備，在被測樣品上施加可控的直流磁場（H），精確測量材料磁化強度（M）或磁感應強度（B）隨磁場變化的完整閉合曲線。這是獲取以下參數的基礎：
   • 剩磁（Br）： 磁滯回線上，當施加的外磁場降為零時，材料所保留的磁感應強度值（單位：T 或 mT, kGs）。反映材料提供磁通的能力。常用標準如 GB/T 3217, IEC 60404-5。
   • 矯頑力（Hcb, Hcj）：
     • 磁感矯頑力（Hcb）： 使磁感應強度 B 降低至零時所需施加的反向磁場強度（單位：kA/m 或 Oe）。反映材料抵抗外部反向磁場退磁的能力。
     • 內稟矯頑力（Hcj）： 使材料的磁化強度 M 降低至零時所需施加的反向磁場強度。更能表征材料保持磁化的內在能力，尤其在高工作溫度或存在反向磁場時至關重要。
   • 最大磁能積（(BH)max）： 磁滯回線第二象限中磁感應強度 B 與磁場強度 H 乘積的最大值（單位：kJ/m³ 或 MGOe）。代表單位體積磁體所能提供的最大能量密度，是衡量永磁材料綜合性能最重要的指標之一。通常由 B-H 曲線計算得出。
   • 回復磁導率（μrec）： 描述材料在退磁曲線上某點抵抗小幅度反向磁場干擾能力的參數。

2. 交流磁特性測量：

   • 主要用于評估材料在交變磁場環境中的特性，如測量交流磁化率、磁導率、損耗（鐵損）等參數。對于工作在變頻環境下的電機用磁體尤為重要。

二、 微觀結構表征與分析：洞察性能本源

材料的宏觀磁性能與其微觀結構（如晶粒尺寸、取向、晶界相、缺陷等）息息相關。

1. 成分分析：

   • 化學滴定法/電感耦合等離子體光譜（ICP-OES/MS）： 精確測定主元素及關鍵添加元素（如 NdFeB 中的 Nd, Pr, Dy, Tb, B, Fe；鐵氧體中的 Fe, Sr/Ba, La, Co 等）的含量，確保符合配方要求。
   • 氧/氮/碳/硫分析儀： 準確測定材料中氣體雜質元素的含量，這些雜質對磁性能，特別是矯頑力有顯著影響。
   • X射線熒光光譜（XRF）： 快速無損進行主量元素和部分微量元素成分的定性、半定量或定量分析。

2. 顯微組織觀察：

   • 光學顯微鏡（OM）： 初步觀察樣品表面形貌、晶粒大小、孔隙分布、裂紋等宏觀缺陷。
   • 掃描電子顯微鏡（SEM）： 提供更高分辨率（納米尺度）的表面形貌和微觀結構信息。配備能譜儀（EDS）可進行微區成分分析，研究元素偏析、晶界相分布、夾雜物成分等。
   • 透射電子顯微鏡（TEM）： 分辨率可達原子級別，用于觀察晶格結構、位錯、晶界精細結構、析出相等，是研究材料磁硬化機制（如釹鐵硼中富Nd晶界相對疇壁的釘扎）的有力工具。
   • 電子背散射衍射（EBSD）： 結合SEM使用，提供晶體取向信息，用于分析晶粒取向度（織構）、晶界類型和分布，對取向磁體的性能評估尤為關鍵。

3. 相組成與結構分析：

   • X射線衍射（XRD）： 確定材料的主相、次要相以及雜相的晶體結構、晶格常數、相比例等。可計算平均晶粒尺寸，分析晶體擇優取向（織構）。常用標準如 GB/T 8362。

三、 物理與力學性能綜合評估

全面評價材料的基礎特性。

1. 密度測量： 使用阿基米德排水法（GB/T 5163）或氣體置換法精確測量材料的實際體積密度。高密度通常意味著更高的磁性能和更好的力學性能。
2. 硬度測試： 如洛氏硬度（HRC）、維氏硬度（HV）等，反映材料的抵抗塑性變形能力，間接關聯其加工性能和使用壽命。不同永磁材料硬度差異顯著（如燒結釹鐵硼硬度很高，粘結磁體硬度較低）。
3. 抗彎/抗壓強度測試： 評估材料的力學強度，尤其是燒結磁體需要關注其脆性。
4. 熱膨脹系數測定： 測量材料隨溫度變化的膨脹或收縮率，對于磁體在組件中的裝配穩定性及熱應力分析很重要。

四、 應用環境適應性驗證：模擬嚴苛挑戰

評估材料在實際工作條件下的性能穩定性與可靠性。

1. 溫度穩定性測試：

   • 可逆溫度系數： 測量剩磁（α(Br)）和矯頑力（β(Hcj)）隨溫度變化的可逆百分比（單位：%/°C）。常用標準如 GB/T 24270。這是設計高溫應用磁路的核心參數。
   • 高溫時效/老化測試： 將樣品在特定高溫（通常接近或高于其最高工作溫度）下長時間保溫，測量性能（特別是 Hcj）的衰減程度，評估長期熱穩定性。
   • 熱退磁曲線： 在特定反向磁場下，測量磁體從室溫加熱到高溫過程中磁通不可逆損失的百分比（常用符號 Irr 表示）。直接反映磁體在高溫和磁場聯合作用下的穩定性。

2. 耐腐蝕性測試：

   • 濕熱試驗（GB/T 2423.3）： 將樣品置于恒定高溫高濕環境（如 85°C/85%RH）。
   • 高壓加速老化試驗（HAST）/ 壓力鍋試驗（PCT）： 在高于大氣壓的高溫高濕（如 121°C, 100%RH, 2atm）下加速測試。

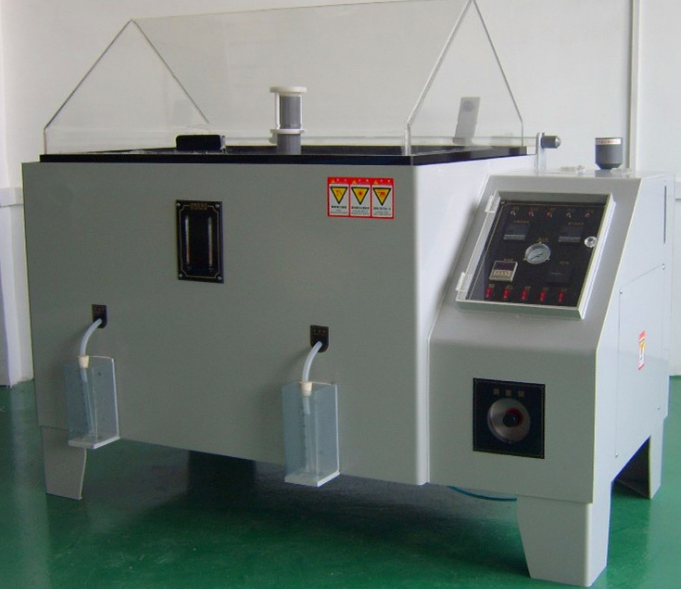

   • 中性鹽霧試驗（NSS, GB/T 10125）： 模擬海洋或含鹽工業大氣環境。
   • 測試后檢查樣品外觀（氧化、粉化、起泡、開裂）、測量磁通損失（磁通衰減率）以及可能的重量損失（腐蝕速率）。這對易腐蝕的材料（如燒結NdFeB）至關重要。

3. 時間穩定性（磁通衰減）測試： 在常溫常濕環境下長期（數月甚至數年）監測磁體開路磁通的微小變化，評估其自身磁性能隨時間的自然老化程度。

五、 幾何尺寸與表面質量精密控制

確保磁體符合裝配和使用要求。

1. 尺寸與形位公差檢測： 使用卡尺、千分尺、投影儀、三坐標測量機（CMM）、影像測量儀等高精度量具，嚴格檢測磁體的外形尺寸（長寬高）、平面度、平行度、垂直度、圓度、同軸度等幾何參數。符合圖紙公差是關鍵。
2. 表面質量檢查：
   • 目視檢查： 觀察表面是否存在裂紋、崩缺、劃傷、凹坑、麻點、銹跡、涂層缺陷（如鍍層起泡、脫落、針孔、顏色不均）等。
   • 涂層厚度測量： 利用渦流測厚儀、X射線熒光測厚儀（XRF Coating Thickness Gauge）、金相切片法等測量電鍍層（Ni, Zn, NiCuNi等）或有機涂層（環氧、電泳等）的厚度及均勻性。
   • 表面粗糙度測量： 使用表面粗糙度儀測量磁體表面的微觀不平整程度（Ra, Rz 值），影響裝配貼合度、摩擦力等。

展望：檢測技術演進與融合

永磁材料檢測技術正向高精度、高效率、智能化、無損化、在線化及多場耦合方向深入發展。例如：

• 三維磁成像技術：提供磁體內部空間磁化分布信息。
• 原位環境（溫度場、應力場、磁場）測試設備：實時觀測磁體在復雜工況下的性能演變。
• 人工智能與大數據分析：應用于檢測數據的自動識別、智能判讀、質量預測與工藝優化。
• 快速、無損檢測技術（如渦流、巴克豪森噪聲、磁聲發射等）：在生產線在線監控領域潛力巨大。
• 適用于新型材料（如熱變形磁體、納米晶復合磁體）的特異性表征方法開發。

結語：精密評估賦能未來

系統的永磁材料檢測體系，如同為磁體性能構建了多維度的“體檢報告”，是連接材料科學探索與工業創新應用的堅實橋梁。從微觀世界的原子排列到宏觀設備的穩定運行，嚴謹科學的檢測不僅保障了材料的出廠品質，更推動了材料設計與工藝的持續進步。隨著檢測技術的不斷革新與融合，其對高性能、高可靠性永磁材料的發展支撐作用將愈發關鍵，持續為清潔能源、智能制造、電子信息等戰略新興領域的突破注入磁動力。
