邊壓強度的科學解析：包裝力學性能的核心指標

揭示承載能力的本質

邊壓強度（Edge Crush Test, ECT），是衡量瓦楞紙板沿其瓦楞方向（即垂直于瓦楞槽的方向）抵抗平行壓力能力的核心物理指標。它直接反映了紙板在堆碼狀態下抵抗垂直壓力的能力，是預測包裝箱抗壓強度（BCT）和評估其在實際運輸、倉儲環境中承載性能的關鍵依據。理解并精確測定邊壓強度，對于優化包裝設計、保障運輸安全、控制成本至關重要。

測試設備與核心原理

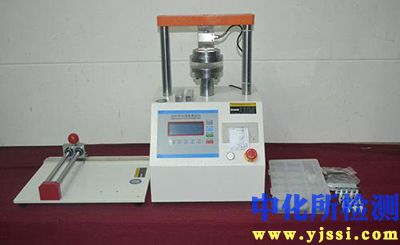

邊壓強度測試依賴于專用設備——電子式壓縮試驗儀（或稱電子萬能試驗儀）。核心組件包括：

• 精密加載機構： 提供穩定、可精確控制的垂直壓縮力。
• 高精度力值傳感器： 實時、準確地測量試樣承受的壓力數值。
• 兩塊平行金屬壓板： 上壓板主動向下移動施壓，下壓板固定支撐試樣。其平行度和表面光潔度需符合標準要求。
• 位移測量系統： 記錄壓縮過程中的位移量。
• 數據采集與控制系統： 控制測試速度，采集力值、位移數據，并計算最終結果。

測試原理簡明直接： 將特定尺寸的瓦楞紙板試樣豎立于下壓板上，瓦楞方向垂直于壓板平面。啟動設備后，上壓板勻速向下移動，對試樣邊緣施加持續增大的平行壓力（壓縮力），直至試樣被壓潰失去承載能力。設備記錄下試樣所能承受的最大壓力值。

標準化測試步驟要點

確保結果的可比性與準確性，測試過程必須嚴格遵循相關國家標準（如GB/T 6546, GB/T 22874）或國際標準（如ISO 3037, TAPPI T 811）：

1. 試樣制備： 使用專用裁刀精確切割試樣。標準試樣尺寸通常為 25.4 mm × 100.0 mm (1英寸×4英寸) 或 25 mm × 100 mm。試樣邊緣必須光滑平直、無毛刺、無撕裂，瓦楞方向應與試樣長度方向一致。
2. 試樣夾持： 將試樣垂直立于下壓板中心位置，確保其瓦楞槽方向嚴格垂直于壓板平面。可使用專用導向夾具輔助定位。
3. 設置參數： 在測試設備上設定合適的壓縮速度（如12.7 ± 2.5 mm/min）。設備通常需預熱并清零。
4. 啟動測試： 啟動設備，上壓板勻速下降，對試樣邊緣施加壓力。施力過程需保持平穩。
5. 數據記錄： 設備自動追蹤壓力-位移曲線，記錄試樣被壓潰瞬間所能承受的最大力值（單位：牛頓 N）。
6. 重復測試： 對同一樣品的不同部位裁取至少10個有效試樣進行平行測試（通常縱橫向各半）。

結果計算與解讀

• 單次測試值： 單次測試得到的最大壓力值（F_max），單位為牛頓(N)。
• 平均邊壓強度計算： 計算所有有效試樣最大壓力值的算術平均值。
• 單位轉換： 最終結果通常以**千牛每米(kN/m)**表示：
  ECT (kN/m) = (平均 F_max (N) / 試樣寬度 (m))
  例如：試樣寬度為0.0254m（即25.4mm），平均最大壓力為512N，則：
  ECT = 512 N / 0.0254 m ≈ 20157.48 N/m ≈ 20.16 kN/m
• 報告內容： 報告應包含平均邊壓強度值（kN/m）、測試標準、試樣尺寸、測試速度、試樣數量、環境溫濕度等信息。

決定強度的關鍵因素

邊壓強度受瓦楞紙板原材料特性和結構工藝的綜合影響：

• 原紙性能： 芯紙和內外面紙的環壓強度(RCT)是最直接的決定性因素。紙張的定量（克重）、纖維質量、強度性能（如挺度、抗張強度）都直接影響ECT。芯紙的RCT尤其關鍵。
• 瓦楞楞型： 不同楞型（如A楞、B楞、C楞、E楞等）因其楞高、楞數不同，其固有的支撐結構特性存在差異，顯著影響ECT值。通常，楞高越高（如A楞），抗平壓能力相對較低，但緩沖性能好；楞數越多、楞高低（如B楞、E楞），邊壓強度通常更高。
• 粘合劑性能與粘合質量： 粘合劑的強度、滲透性以及粘合線的均勻性、完整性，決定了瓦楞峰與面紙結合的牢固程度，影響整體結構穩定性。
• 生產工藝控制： 瓦楞輥的狀態（磨損、壓力）、施膠量控制、烘干溫度速度、張力控制等因素都會影響最終紙板的粘合質量和結構強度。
• 環境條件： 測試環境（尤其是濕度）對紙板的含水量影響很大。紙張是親水性材料，濕度過高會顯著降低紙張強度和邊壓強度。因此，測試前必須在標準溫濕度環境（如23±1°C, 50±2% RH）下平衡試樣至少24小時。

在包裝工程中的核心價值

邊壓強度測試的應用貫穿包裝生命周期：

• 包裝設計依據： 是預測瓦楞紙箱抗壓強度(BCT)的核心輸入參數（常用凱里卡特公式或類似經驗公式）。設計人員據此選擇合適的紙板等級和結構，確保紙箱能滿足堆碼要求。
• 質量控制標桿： 紙板生產廠和紙箱廠進行出廠檢驗和過程控制的核心項目，確保產品符合規格要求，保證批次間質量穩定。采購方也依據此指標驗收材料。
• 性能評估比較： 客觀評價不同供應商的紙板質量、不同楞型或配紙方案的性能優劣，為選材提供科學依據。
• 成本優化工具： 在保證足夠ECT以滿足堆碼要求的前提下，探索更經濟的材料組合方案（如優化配紙），降低包裝成本。
• 失效分析參考： 當包裝在運輸倉儲中出現壓潰等失效時，邊壓強度測試是分析原因的重要環節，判斷是材料強度不足還是設計不合理。

遵循規范確保數據權威

邊壓強度測試是標準化程度極高的檢測項目。嚴格遵守以下核心標準是獲得可靠、可比數據的基礎：

• ISO 3037: 國際標準，瓦楞紙板 - 邊緣抗壓強度的測定。
• GB/T 6546: 中國國家標準，瓦楞紙板 邊壓強度的測定法。
• GB/T 22874: 中國國家標準，單面和單瓦楞紙板 平壓強度的測定法（包含了邊壓強度的測試方法）。
• TAPPI T 811: 美國紙漿與造紙工業技術協會標準，瓦楞紙板邊緣擠壓試驗。
• JIS Z 0403: 日本工業標準，瓦楞紙板試驗方法。

：

邊壓強度測試憑借其原理清晰、操作相對簡便、結果與包裝箱實際承壓能力高度關聯的特點，成為瓦楞包裝行業不可或缺的核心檢測手段。它不僅是生產質量控制的關鍵環節，更是包裝設計工程師賴以預測箱體強度、實現安全高效運輸的重要工具。深入理解其原理、嚴格遵循標準操作、科學解讀測試結果，對于提升包裝性能、保障產品運輸安全、實現資源優化配置具有不可替代的價值。持續關注材料創新與測試技術的演進，將推動這一經典試驗方法在現代化包裝工程中發揮更大效能。
