沖擊韌性測試：揭示材料的抗沖擊能力

引言：對抗瞬時破壞的關鍵指標

在工程設計與材料應用中，構件不僅要承受持續的靜載荷，更要抵御突如其來的沖擊載荷——如墜落、碰撞或爆炸。材料的沖擊韌性，即其在高速載荷下吸收能量并抵抗斷裂的能力，成為關乎安全的關鍵性能指標。沖擊韌性測試便是量化這一特性的核心實驗方法，為材料選擇、工藝優化及失效分析提供不可或缺的依據。

一、核心原理：斷裂能量的精確測量

沖擊韌性測試模擬材料在高速加載（高應變速率）條件下的斷裂行為。其核心原理在于測量標準試樣在一次猛烈沖擊下完全斷裂所吸收的能量。

• 關鍵要素：應變速率敏感性
  許多材料（尤其是體心立方金屬如鋼鐵）的斷裂行為對加載速度極為敏感。在低速下可能呈現延展性的材料，高速沖擊時可能發生脆性斷裂。沖擊測試正是捕捉這種轉變的關鍵手段。
• 能量吸收過程： 試樣斷裂吸收的總能量包含：
  • 裂紋萌生能： 引發裂紋所需能量。
  • 裂紋擴展能： 裂紋穿過試樣斷面所需的能量（尤其重要）。
• 量化指標：
  • 沖擊吸收功 (KV 或 KU)： 直接測得試樣斷裂消耗的能量值，單位通常為焦耳 (J) 或英尺-磅力 (ft-lbf)。
  • 沖擊韌性值： 有時表示為沖擊吸收功除以試樣缺口處原始橫截面積（單位：J/cm² 或 ft-lbf/in²）。

二、試驗方法：標準化操作流程

最廣泛應用的是擺錘式沖擊試驗（夏比Charpy和艾佐德Izod最為常見）。

1. 試樣制備：

   • 標準化是關鍵： 嚴格遵循ASTM E23、ISO 148等國際標準。試樣尺寸、幾何形狀（通常為長方體）、尤其是缺口類型（V型或U型）均有精確規定（如夏比V型缺口）。
   • 缺口的重要性： 缺口在試樣上制造一個應力集中點，確保斷裂發生在預定位置，模擬實際構件中的缺陷或幾何不連續，并使測試結果更敏感地反映材料的韌脆特性。
   • 加工精度： 試樣加工需保證尺寸公差和表面粗糙度要求，缺口根部半徑需嚴格控制。

2. 試驗裝置：

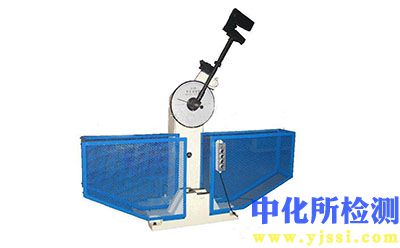

   • 擺錘沖擊試驗機： 核心設備。
   • 工作原理：
     • 將具有設定質量和初始高度的擺錘抬升至起始位置，獲得固定勢能。
     • 釋放擺錘，使其沿圓弧軌跡自由落下。
     • 擺錘在最底點撞擊并沖斷垂直放置于兩支座上的試樣（夏比法）。
     • 沖斷試樣后，擺錘繼續向上擺動至一定高度。
   • 能量測量： 通過測量擺錘沖斷試樣后剩余的擺動高度，計算出其剩余勢能。試樣斷裂吸收的能量即為初始勢能與剩余勢能之差，由試驗機刻度盤或傳感器直接顯示（沖擊吸收功KV/KU）。

3. 試驗條件控制：

   • 溫度控制： 溫度對沖擊韌性（尤其對鋼鐵）影響巨大。試驗常在特定溫度下進行（如室溫、低溫），需使用恒溫浴或環境箱精確控制試樣溫度，并進行充分保溫。
   • 試樣定位： 確保試樣缺口中心精確對準擺錘刀口中心線，且缺口背對沖擊方向（夏比法）。

三、結果解讀與應用：超越單一數值

1. 沖擊吸收功的直接應用：

   • 材料合格判定： 許多產品標準或規范對沖擊韌性有最低要求（如橋梁鋼、壓力容器鋼），沖擊吸收功是重要的驗收依據。
   • 材料篩選與對比： 快速比較不同材料或不同熱處理工藝下材料的抗沖擊性能優劣。

2. 韌脆轉變溫度：

   • 核心價值： 這是沖擊測試最重要的成果之一，尤其對結構鋼。
   • 測定方法： 在一系列不同溫度下進行沖擊測試，記錄對應的沖擊吸收功。
   • 轉變曲線： 將沖擊吸收功隨溫度變化繪制成曲線。曲線會顯示一個能量陡降的平臺區。
   • 判定指標： 通常依據標準規定確定其特征溫度，如：
     • 斷口形貌轉變溫度： 試樣斷口上脆性解理斷口面積達到特定比例（如50%）時的溫度。
     • 能量法： 沖擊吸收功下降至特定值（如上下平臺平均值）或達到特定要求值（如20J, 27J）時的溫度。
   • 工程意義： 標識材料從韌性狀態轉變為脆性狀態的臨界溫度范圍。服役溫度必須高于所選材料的韌脆轉變溫度（并留有安全裕度），以避免低溫脆斷事故。

3. 斷口形貌分析：

   • 重要補充： 觀察沖擊試樣的斷口是解讀結果不可或缺的一環。
   • 形貌特征：
     • 韌性斷口： 纖維狀、暗灰色、有顯著的塑性變形痕跡（如剪切唇）。吸收功高。
     • 脆性斷口： 結晶狀、亮晶晶、平直（解理面）、塑性變形極小。吸收功低。
     • 混合斷口： 同時包含韌性和脆性區域，比例變化直接關聯吸收功大小和溫度。
   • 價值： 提供材料失效模式的直觀證據，驗證能量值的可靠性，深入理解斷裂機理。

四、核心價值與工程意義

沖擊韌性測試在工程實踐中扮演著舉足輕重的角色：

• 預防災難性脆性斷裂： 尤其在低溫或高應變速率服役環境下（如船舶、海上平臺、橋梁、壓力管道、低溫容器），它是評估材料抗突發性斷裂能力、確保結構服役安全的基石。通過韌脆轉變溫度指導材料選擇和服役溫度設定。
• 評估材料質量與工藝穩定性： 對冶金缺陷（如夾雜、偏析）、晶粒度、熱處理效果（如回火脆性、過熱/過燒）、焊接熱影響區性能等異常非常敏感，是重要的質量控制和工藝診斷工具。
• 失效分析的關鍵環節： 在構件發生意外斷裂事故后，沖擊測試（尤其在失效溫度附近）及斷口分析是追溯斷裂原因（材料問題、低溫、設計缺陷）的重要手段。
• 新材料與工藝開發的支持： 評估新材料配方、新型熱處理工藝或加工方法對材料動態斷裂韌性的影響。

：動態性能的基石

沖擊韌性測試以其標準化、相對簡便和結果直觀的特點，成為評估材料在高應變速率載荷下抵抗斷裂能力的標志性方法。它提供的沖擊吸收功和韌脆轉變溫度等關鍵數據，是工程師進行材料選擇、結構設計、質量控制和失效分析的核心依據。深入理解其原理、方法和結果解讀，對于確保工程結構在動態載荷下的安全性和可靠性至關重要，尤其在那些遭遇沖擊或低溫環境的嚴苛應用場景中。掌握沖擊韌性指標，便是掌握了材料抵抗突發脆性失效的關鍵密碼。
