均勻腐蝕試驗：原理、方法與應用評價

引言：理解腐蝕行為的基礎

均勻腐蝕，也稱為全面腐蝕，是金屬材料表面與環境介質發生化學反應或電化學反應，導致整個暴露表面以近似均勻的速率減薄的一種常見腐蝕形態。雖然其破壞形式相對“溫和”，不像局部腐蝕（如點蝕、應力腐蝕開裂）那樣具有突發性和災難性，但其造成的材料損耗總量巨大，對設備壽命、結構安全性和經濟性影響深遠。均勻腐蝕試驗是評估材料耐蝕性、篩選防護措施、預測服役壽命及保障工程安全不可或缺的重要手段。

一、試驗目的與核心價值

1. 材料耐蝕性評估與篩選： 定量比較不同金屬或合金在特定腐蝕環境（如大氣、水溶液、化學介質）中的耐蝕性能，為選材提供依據。
2. 腐蝕速率測定： 獲取材料在特定條件下的腐蝕速度數據（常以毫米/年 mm/y 或克/平方米•小時 g/m²•h 表示），這是工程設計、剩余壽命預測和設備維護的關鍵輸入。
3. 防護措施效果評價： 評估涂層、緩蝕劑、陰極保護等防護手段對減緩均勻腐蝕的有效性。
4. 工藝參數影響研究： 考察溫度、濃度、流速、pH值、溶氧量等環境因素對腐蝕行為的定量影響。
5. 服役壽命預測基礎： 結合腐蝕速率和環境暴露數據，估算設備或結構的預期使用壽命。
6. 質量控制與研究開發： 用于生產質量控制，以及新材料、新工藝耐蝕性能的研發測試。

二、常用試驗方法詳解

均勻腐蝕試驗方法眾多，選擇取決于測試目的、環境模擬程度、所需精度和成本。主要方法包括：

1. 失重法 (Weight Loss Method) - 最經典、最廣泛認可

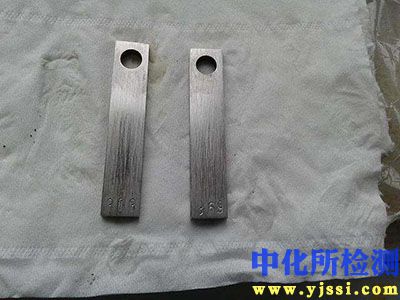

   • 原理： 測量試樣在腐蝕環境中暴露一定時間后的質量損失，計算平均腐蝕速率。
   • 標準流程：
     • 試樣制備： 切割、標識、精密測量尺寸（計算初始表面積）、徹底清潔（去除油污、氧化皮）、干燥、精確稱重（初始質量 W?）。
     • 暴露試驗： 將試樣浸入或暴露于特定腐蝕介質（溶液、氣氛）中，嚴格控制環境條件（溫度、攪拌/流速、通氣等）和暴露時間 (t)。
     • 后處理： 取出試樣，按標準方法（如化學清洗、機械刮刷、電解去銹）仔細去除腐蝕產物，徹底清洗、干燥。
     • 最終稱重： 精確稱取去除腐蝕產物后的試樣質量 (W?)。
     • 計算：
       • 質量損失 ?W = W? - W?
       • 腐蝕速率 CR = (K * ?W) / (A * T * D)
         • CR：腐蝕速率 (常用單位：mm/y 或 mpy - 密耳/年)
         • K：單位換算常數 (例如，當 CR 單位為 mm/y，W 單位為 g，A 單位為 dm²，T 單位為 h，D 單位為 g/cm³ 時，K = 8.76 × 10?)
         • A：試樣初始表面積 (dm²)
         • T：暴露時間 (小時 h)
         • D：材料密度 (g/cm³)
   • 優點： 原理簡單直觀，結果可靠，是其他方法的基準；成本相對較低；適用于實驗室和現場掛片。
   • 缺點： 試驗周期通常較長；去除腐蝕產物過程可能損傷基底金屬導致誤差；無法提供腐蝕過程的實時信息；對非常輕微的腐蝕或形成致密保護膜的情況可能不夠敏感。

2. 電化學測試法 (Electrochemical Methods) - 快速、可提供過程信息

   • 原理： 基于腐蝕本質是電化學過程的理論，通過測量金屬/溶液界面的電化學參數來評估腐蝕行為。
   • 常用技術：
     • 塔菲爾外推法 (Tafel Extrapolation):
       • 在遠離開路電位 (OCP) 的陽極和陰極區域進行強極化掃描（通常±250 mV 以上）。
       • 將極化曲線的直線部分（塔菲爾區）外推至與 OCP 相交。
       • 交點對應的電流密度即為腐蝕電流密度 (i_corr)。
       • 腐蝕速率可由 i_corr 換算得到：CR = (K * i_corr * EW) / D (EW 為材料的等效重量)。
     • 線性極化電阻法 (Linear Polarization Resistance, LPR):
       • 在 OCP 附近施加一個很小的極化電位（±10 - 30 mV），測量產生的極化電流。
       • 極化電阻 R_p = ?E / ?i (在 ?E -> 0 的極限下)。
       • 根據 Stern-Geary 公式：i_corr = B / R_p （B 為 Stern-Geary 常數，通常取 13-52 mV，需估算或實驗測定）。
       • 再換算為腐蝕速率。
     • 電化學阻抗譜 (Electrochemical Impedance Spectroscopy, EIS):
       • 在 OCP 或設定電位下，施加小幅度正弦交流電位擾動，測量響應電流，得到阻抗隨頻率變化的譜圖。
       • 通過建立等效電路模型擬合數據，可以解析出溶液電阻 (R_s)、電荷轉移電阻 (R_ct，與腐蝕速率相關)、雙電層電容 (C_dl) 等參數。R_ct 與 i_corr 成反比。
   • 優點： 測試速度快（尤其 LPR 和 EIS）；可實時監測腐蝕速率變化；能提供腐蝕機理信息（如 EIS）；對低腐蝕速率較敏感；通常是非破壞性的（尤其 LPR/EIS）。
   • 缺點： 設備成本較高；操作和數據分析需要專業知識；結果解釋依賴于模型假設（尤其 EIS）；對導電性差的介質應用受限；絕對精度可能略遜于長期失重法。

3. 現場掛片試驗 (Field Exposure/Coupon Testing) - 貼近實際

   • 原理： 將標準試樣（掛片）直接暴露于實際的服役環境（化工廠設備內部、海水、土壤、大氣等）中一段時間。
   • 實施： 試樣制備同失重法，通過支架固定在預定位置，暴露時間根據環境嚴酷程度設定（數月到數年）。
   • 分析： 到期后取出，按失重法處理和分析計算腐蝕速率。同時可觀察腐蝕形貌、點蝕情況等。
   • 優點： 結果最能真實反映材料在實際復雜環境中的均勻腐蝕性能；是實驗室加速試驗的驗證基準。
   • 缺點： 試驗周期非常長；環境條件難以精確控制和重復；成本高且操作不便；初期數據獲取慢。

三、試樣制備與試驗條件控制的關鍵點

• 試樣： 材質均一，尺寸精確（表面積計算關鍵），表面狀態統一（常用砂紙逐級打磨至規定粗糙度，如 600# 或 800# SiC 砂紙），邊緣需處理（避免邊緣效應），標識清晰且不影響試驗結果。
• 環境模擬： 溶液成分、濃度、pH、溫度、壓力、攪拌/流速、通氣（空氣、氮氣、氧氣或其他氣體）必須嚴格按試驗目的控制并記錄。避免試驗容器材料帶來的污染。
• 重復性： 每組條件通常需要多個平行試樣（通常 ≥ 3）以獲取統計數據，評估結果的分散性。
• 標準遵循： 應優先遵循國際或國家通用標準（如 ISO, ASTM, NACE, GB），如 ASTM G31 (實驗室浸漬腐蝕試驗標準指南)、ASTM G1 (試樣制備、清潔和評定標準規程)、ASTM G5 (動電位陽極極化測量參比方法)、ASTM G59 (線性極化電阻測量標準試驗方法)、ASTM G106 (電化學阻抗測量標準規程) 等。

四、結果分析與報告要素

1. 腐蝕速率： 清晰報告計算得到的腐蝕速率值及其單位 (mm/y, mpy, g/m²•h 等)。報告平均值和標準偏差。
2. 腐蝕形貌： 詳細描述試樣表面的宏觀和微觀腐蝕形態（是否均勻？有無局部腐蝕跡象？腐蝕產物顏色、形態、附著性？）。
3. 試驗條件： 詳盡記錄所有試驗參數（介質成分濃度、溫度、時間、流速、通氣、試樣尺寸材質、表面處理狀態）。
4. 數據處理方法： 說明使用的計算公式、常數來源（標準或文獻）。
5. 對比與： 與其他材料或條件的結果進行比較，得出關于材料耐蝕性或環境影響的關鍵。
6. 誤差分析： 討論可能導致結果偏差的因素（如腐蝕產物去除不完全、邊緣腐蝕、實驗條件波動等）。

五、應用領域與重要性

均勻腐蝕試驗廣泛應用于：

• 石油化工與能源： 評估管線、儲罐、反應器、換熱器材料在油氣、酸、堿介質中的耐蝕性。
• 交通運輸： 測試汽車車身、底盤、航空鋁合金、船舶材料在大氣、道路鹽分、海水中的腐蝕行為。
• 基礎設施建設： 評估鋼筋在混凝土環境中的腐蝕速率，研究橋梁、建筑的耐久性。
• 電力工業： 鍋爐給水系統、凝汽器管材在高溫高壓水中的腐蝕評估。
• 水處理與海洋工程： 管道、閥門、泵、海洋平臺結構在淡水、海水、廢水中的腐蝕研究。
• 材料研發與生產： 新合金開發、熱處理工藝優化、涂層配方篩選的質量控制。
• 標準制定與規范編制： 為工程設計規范、材料選擇標準、維護檢修周期制定提供基礎數據。

結語：不可或缺的腐蝕評估基石

盡管均勻腐蝕的表觀破壞性不如局部腐蝕劇烈，但其持續性和累積效應帶來的經濟損失和安全風險不容忽視。均勻腐蝕試驗通過標準化、定量化的方法，為理解材料腐蝕行為、保障工程設備安全可靠運行、延長服役壽命、優化材料選擇和維護策略提供了堅實的數據支撐。無論是經典的失重法，還是快速的電化學技術，抑或貼近實際的現場掛片，每種方法都有其適用場景和價值。精心設計、嚴格執行并準確解讀均勻腐蝕試驗結果，是腐蝕科學與工程實踐中的關鍵環節，對推動材料進步和工業安全具有深遠意義。
