冰晶石成分檢測：關鍵技術與應用解析

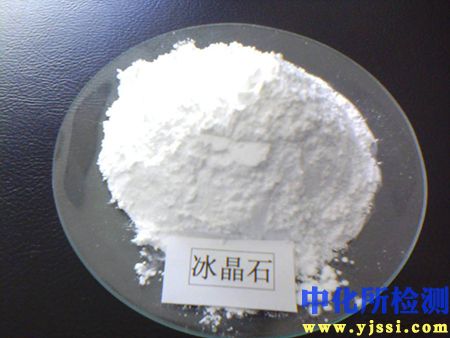

一、 冰晶石概述及其成分檢測的重要性

冰晶石（化學式主要為Na?AlF?），作為一種重要的氟鋁酸鹽礦物，在現代工業中扮演著不可或缺的角色。其最核心的應用領域是作為鋁電解生產中的助熔劑，能夠顯著降低氧化鋁的熔點并提高電解質的導電性。此外，冰晶石在磨料、玻璃、陶瓷、特種焊劑等行業也有應用。

冰晶石的物理化學性質（如熔點、密度、粘度、導電性等）及其在電解過程中的行為，高度依賴于其化學成分的組成與純度。主要成分（Na、Al、F）的比例決定了其基本性質，而雜質成分（如Fe?O?、SiO?、P?O?、SO?²?、H?O等）的含量則對鋁電解的電流效率、能耗、金屬鋁純度以及電解槽壽命產生重大影響。例如：

• 氧化鐵(Fe?O?)：易被還原進入鋁液，降低鋁錠品位。
• 二氧化硅(SiO?)：可能破壞電解質穩定性，增加氟化鹽消耗。
• 水分(H?O)：在高溫下與氟化物反應生成HF，造成氟損失和環境污染。
• 硫酸鹽(SO?²?)：可能導致陽極過電壓升高，增加能耗。

因此，對冰晶石進行準確、全面的成分檢測，不僅是評價其質量等級、確保其滿足特定工業應用要求（如YS/T 273對冰晶石等級的規定）的前提，也是優化鋁電解工藝參數、提高生產效率、降低生產成本、保障產品質量和減少環境污染的關鍵技術支撐。它貫穿于冰晶石生產、貿易、使用及質量控制的全過程。

二、 冰晶石的主要成分與雜質

• 主要成分：

  • 氟(F)：冰晶石中最主要的陰離子成分，通常含量在52-54%左右（以F計）。是降低熔點和提高導電性的核心元素。
  • 鈉(Na)：主要的陽離子成分之一，含量約為30-32%（以Na計）。與鋁共同構成冰晶石晶體結構。
  • 鋁(Al)：主要的陽離子成分之一，含量約為12-14%（以Al計）。其含量與鈉的比例（分子比）是表征冰晶石性質的重要參數。
  • 分子比(MR)：通常指冰晶石中NaF與AlF?的摩爾比。理想的Na?AlF?分子比為3.0。實際工業應用中，根據電解工藝需求，會使用分子比低于3.0的酸性冰晶石（如2.0-2.8）。準確測定Na和Al含量是計算分子比的基礎。

• 常見雜質成分：

  • 鐵(Fe)：主要以Fe?O?形式存在，是影響鋁錠質量的關鍵雜質。
  • 硅(Si)：主要以SiO?形式存在，影響電解質穩定性和氟鹽消耗。
  • 鈣(Ca)、鎂(Mg)：主要以CaF?、MgF?等形式存在，可能影響電解質物理性質。
  • 磷(P)：主要以P?O?形式存在，是有害雜質，影響鋁的導電性。
  • 硫(S)：主要以SO?²?形式存在，增加陽極過電壓和炭耗。
  • 水分(H?O)：包括附著水和結晶水，過高會導致氟化物水解損失。
  • 酸不溶物：主要為石英砂等難溶礦物顆粒。
  • 其他微量元素：如釩(V)、鈦(Ti)、鋅(Zn)、鉛(Pb)等，也可能對電解過程和鋁質量產生不利影響。

三、 冰晶石成分檢測的核心方法

冰晶石成分檢測涉及多種分析技術，通常需要結合使用以獲得全面準確的結果。

• 1. 氟(F)含量測定：

  • 蒸餾-滴定法 (經典方法)： 這是測定總氟含量的標準方法（如GB/T 8156.1）。原理是將冰晶石試樣與酸（常用高氯酸或硫酸）在特定裝置中加熱蒸餾，使氟以氟硅酸或氫氟酸形式蒸出，用堿液吸收，然后用硝酸釷或硝酸鑭標準溶液滴定，或采用氟離子選擇性電極法測定吸收液中的氟離子濃度。該方法準確度高，是基準方法，但操作較繁瑣耗時。
  • 離子選擇性電極法(ISE)： 將試樣用強堿（如NaOH）熔融分解，或酸溶解后加入檸檬酸鹽等掩蔽劑消除干擾，調節pH后直接用氟離子選擇性電極測定溶液中氟離子濃度。此法快速簡便，適用于大批量樣品，但需注意共存離子干擾和電極維護校準。
  • X射線熒光光譜法(XRF)： 可用于氟的快速測定，但需要建立精確的校準曲線，且對輕元素（F）的靈敏度相對較低，有時需結合熔片法提高精度。

• 2. 鈉(Na)與鋁(Al)含量測定及分子比計算：

  • 化學滴定法：
    • 鈉(Na)： 常用火焰原子吸收光譜法(AAS)或電感耦合等離子體發射光譜法(ICP-OES)測定。也可采用差減法（總陽離子減去其他陽離子）或特定化學滴定（如醋酸鈾酰鋅沉淀法），但AAS和ICP-OES更為常用和準確。
    • 鋁(Al)： 常用EDTA絡合滴定法（如GB/T 8156.2）。在適當pH條件下，以PAN或二甲酚橙等為指示劑，用EDTA標準溶液滴定鋁離子。也可采用AAS或ICP-OES直接測定。
    • 分子比(MR)計算： MR = (Na% / 23) / (Al% / 27 * 2 / 3) （假設全部Na、Al以Na?AlF?形式存在）。更精確的計算需考慮雜質元素的影響。
  • 儀器分析法：
    • ICP-OES / ICP-MS： 可同時快速、準確地測定樣品溶液中的Na、Al以及其他多種元素（包括雜質）。樣品通常需經酸溶解（如鹽酸、硝酸）或堿熔融處理。這是目前主流的高效方法。
    • X射線熒光光譜法(XRF)： 可對固體粉末樣品進行無損快速分析，同時測定Na、Al、Fe、Si、Ca、Mg等多種元素。需制備均勻的粉末壓片或熔融玻璃片，并建立針對冰晶石的專用校準曲線。對于分子比計算，XRF結果常需與滴定法或ICP法結果進行比對校準以提高精度。

• 3. 雜質元素(Fe, Si, Ca, Mg, P, S等)含量測定：

  • 分光光度法： 傳統方法，如硅鉬藍法測硅、鄰菲啰啉法測鐵等。靈敏度較高，但操作步驟多，效率較低。
  • 原子吸收光譜法(AAS)： 可測定Fe、Ca、Mg等金屬元素。需要分別對每種元素進行測定。
  • 電感耦合等離子體發射光譜法(ICP-OES)： 目前最常用和高效的方法。 可同時或快速順序測定幾乎所有關注的雜質元素（包括P、S），靈敏度高，線性范圍寬。樣品需溶解成溶液（酸溶或熔融）。
  • 電感耦合等離子體質譜法(ICP-MS)： 靈敏度極高，特別適用于超痕量雜質元素的測定（如V, Ti, Zn, Pb等）。
  • X射線熒光光譜法(XRF)： 非常適合對Fe、Si、Ca、P、S等雜質元素進行快速、無損的篩查和半定量/定量分析。是生產控制和質量檢驗的常用手段。
  • 離子色譜法(IC)： 專門用于測定陰離子雜質，如SO?²?。

• 4. 水分(H?O)測定：

  • 重量法 (烘箱干燥法)： 在105-110°C下干燥至恒重，計算質量損失。測得的是附著水和部分結晶水（冰晶石在約100°C以上開始失去結晶水）。
  • 卡爾·費休滴定法(KF)： 專用于測定樣品中的水含量（包括結晶水），原理是基于碘與水反應的定量關系。是測定總水分（特別是結晶水）的常用標準方法（如GB/T 6283）。需要專用的KF水分測定儀。

• 5. 酸不溶物測定：

  • 通常用鹽酸或硝酸溶解試樣，過濾、洗滌、灼燒不溶殘渣，稱重計算酸不溶物含量（如GB/T 8156.3）。

四、 檢測流程與關鍵環節

1. 樣品采集與制備：
   • 采樣： 嚴格按照標準（如GB/T 6678, GB/T 6679）進行。從批次中隨機多點抽取有代表性的份樣，混合成總樣。對不均勻物料（如大塊天然冰晶石）需特別注意。
   • 制樣： 將總樣破碎、研磨至全部通過規定孔徑（如75μm或150μm）的篩網，充分混勻、縮分，得到分析試樣。研磨過程需防止污染和水分變化。制備好的樣品應密封保存于干燥器中。
2. 樣品分解：
   • 根據待測元素和選用方法選擇分解方式：
     • 酸溶解： 常用鹽酸、硝酸、高氯酸或其混合酸，適用于ICP-OES/MS、AAS、離子電極法測F等。可能無法完全溶解硅酸鹽等雜質。
     • 堿熔融： 常用過氧化鈉、碳酸鈉、四硼酸鋰等熔劑。在高溫下熔融樣品，可分解所有組分（包括硅酸鹽），適用于需要測定全組分（如XRF熔片法、ICP法測Si等）或需要完全分解的情況。操作要求高，需注意污染和損失。
     • 特定處理： 如蒸餾法測F，灼燒法測水分。
3. 分析測定：
   • 根據待測組分選擇合適的一個或多個檢測方法。
   • 嚴格按照標準操作規程或已驗證的方法進行。
   • 使用經過檢定/校準的儀器設備。
   • 使用有證標準物質(CRM)或標準溶液進行校準和質量控制。
4. 數據處理與結果報告：
   • 準確記錄原始數據。
   • 進行必要的計算（如分子比、雜質總和等）。
   • 考慮不確定度來源（取樣、制樣、方法、儀器、操作等）。
   • 清晰報告檢測結果，包括各成分含量（通常以質量分數%表示）、分子比、水分、酸不溶物等，并注明所用檢測方法標準。
5. 質量控制(QC)：
   • 空白試驗： 評估試劑和環境引入的污染。
   • 平行樣測定： 評估方法的精密度。
   • 標準物質/加標回收： 評估方法的準確度。使用與樣品基質匹配的冰晶石標準物質進行驗證。
   • 控制圖： 對長期檢測數據進行監控，確保檢測過程處于受控狀態。

五、 結果解讀與應用

• 質量評定： 將檢測結果與相關產品標準（如YS/T 273《冰晶石》）進行比對，確定冰晶石的等級（如F級、C級等）及是否合格。主要關注F、Na、Al含量（或分子比）、水分及關鍵雜質（Fe, Si, P, SO?）的限量。
• 工藝指導：
  • 鋁電解： 根據冰晶石的分子比和雜質含量，精確計算電解質的組成調整方案（如添加AlF?或Na?CO?），優化分子比、過熱度等關鍵參數，提高電流效率，降低能耗和氟鹽消耗。高雜質含量預警有助于采取措施保護槽壽命和鋁質量。
  • 其他應用： 在磨料、焊劑等行業，根據成分選擇合適等級的冰晶石以滿足特定性能要求（如硬度、熔點、流動性）。
• 采購與貿易： 作為買賣雙方結算和驗收的依據。
• 研究與開發： 用于開發新型冰晶石產品、優化生產工藝或研究雜質行為。

六、 發展趨勢

• 自動化與智能化： 實驗室信息管理系統(LIMS)的應用，自動進樣器與大型儀器聯用，提高檢測效率和數據的可追溯性。
• 快速檢測技術： XRF、便攜式LIBS（激光誘導擊穿光譜）等現場/在線檢測技術的發展，滿足生產現場快速質控需求。
• 多方法聯用與數據融合： 結合不同方法的優勢（如XRF快速篩查 + ICP-OES精確定量），提供更全面的信息。
• 痕量雜質分析： ICP-MS等高靈敏度技術更廣泛地應用于對鋁質量有潛在影響的超痕量元素監控。
• 標準方法更新： 隨著技術進步，標準方法也在不斷修訂更新，采納更高效、準確、環保的檢測手段（如更多采用ICP-OES代替經典化學法）。

結語

冰晶石成分檢測是一項技術性強、要求精確的系統工程。從科學采樣、規范制樣到選擇合適的分析方法和嚴格的質量控制，每個環節都至關重要。準確可靠的檢測數據是冰晶石產品質量的“體檢報告”，為鋁電解工業的高效、節能、環保運行提供了堅實的技術保障，同時也服務于冰晶石在其他領域的應用。隨著分析技術的持續進步，冰晶石成分檢測將朝著更快速、更精準、更智能的方向發展，持續為相關產業的提質增效貢獻力量。
