絞線檢測：保障線纜性能的核心技術

什么是絞線？

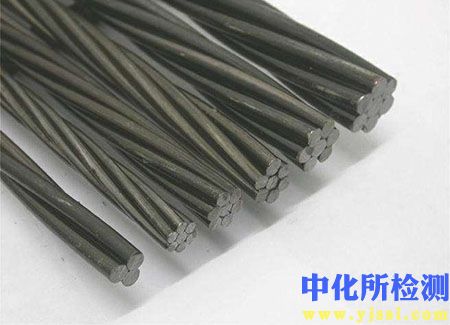

絞線，作為現代電力傳輸、通信網絡乃至精密電子設備中的核心構件，是由多根單根金屬導線（單絲）按照特定方向（左向或右向）和規則節距緊密螺旋絞合而成的導線束。這種結構設計賦予了絞線遠優于單股導線的綜合性能：更高的柔韌性，使其易于彎曲敷設；優異的抗彎曲疲勞能力，延長使用壽命；以及良好的導電穩定性和抗干擾能力。

為何絞線檢測至關重要？

絞線并非簡單的導線集合體。其復雜的幾何結構、電氣性能和機械特性共同決定了最終線纜產品的可靠性、安全性和使用壽命。任何一個環節的微小缺陷，都可能在長期運行或極端條件下演變為致命故障。因此，系統而精準的絞線檢測是線纜制造過程中不可或缺的質量控制環節，是確保產品符合設計規范、滿足應用需求的基石。

核心檢測內容：多維度把控質量

絞線檢測覆蓋了多個關鍵維度，確保其從物理結構到電氣性能都達到預期標準：

1. 幾何結構與外觀檢測：

   • 外徑與橢圓度： 精確測量絞線整體外徑及其均勻性，確保其在允許的公差范圍內，避免影響后續擠塑或成纜工藝。橢圓度過大表明結構不穩定。
   • 節距： 測量相鄰絞合點之間的距離。節距直接影響絞線的柔韌性、緊密度和電阻。需嚴格符合設計要求。
   • 絞向： 確認絞合方向（左向或右向）是否正確。錯誤的絞向可能影響線纜的整體性能或后續加工。
   • 單絲直徑與根數： 驗證單絲直徑是否符合規格，數量是否正確。這是保證絞線截面積和載流能力的基礎。
   • 表面質量： 檢查單絲表面是否光滑、無毛刺、無裂紋、無氧化、無油污或雜質附著。表面缺陷會損害電氣性能和耐腐蝕性。
   • 絞合緊密度與均勻性： 觀察絞合是否緊密、無松散、無單絲跳股或背股現象。結構不均勻會導致性能波動。

2. 電氣性能檢測：

   • 直流電阻： 測量絞線在直流狀態下的電阻值（通常換算到20°C標準值）。這是衡量導體導電能力的最基本、最重要的指標，必須滿足國標或國際標準（如IEC 60228）要求。
   • 導體電阻不平衡（對絞線）： 在通信線纜（如雙絞線）中，檢測配對的兩根導體電阻值之差，過大的不平衡會影響信號傳輸質量。
   • 絕緣性能（如適用）： 若為漆包絞線或帶絕緣層的絞線，需檢測其絕緣電阻、耐電壓強度等。

3. 機械性能檢測：

   • 斷裂強度與伸長率： 通過拉伸試驗，測量絞線在拉斷時的最大拉力（斷裂強度）和斷裂時的伸長量（伸長率）。反映絞線的抗拉能力和韌性。
   • 卷繞/扭轉試驗： 評估絞線在反復彎曲或扭轉條件下的柔韌性和抗開裂性能，模擬實際安裝和使用中的受力情況。
   • 回彈性： 測試絞線受力變形后恢復原狀的能力，對需要頻繁移動的應用（如拖鏈電纜）尤為重要。

常用檢測方法與設備：精準測量的利器

為實現上述檢測要求，多種專業設備和技術被廣泛應用：

• 精密量具： 千分尺、游標卡尺用于手動測量外徑和單絲直徑（精度要求高時受限）。
• 激光測徑儀： 非接觸、在線實時測量絞線外徑和橢圓度，精度高，速度快。
• 投影儀/影像測量儀： 高精度測量單絲直徑、節距、絞向及觀察表面缺陷。適用于實驗室精密分析。
• 直流電阻測試儀： 高精度電橋或專用儀器，精確測量絞線的直流電阻。
• 拉力試驗機： 配備專用夾具，用于進行斷裂強度、伸長率等拉伸測試。
• 卷繞試驗機/扭轉試驗機： 模擬絞線的彎曲或扭轉工況，測試其柔韌性和抗疲勞性。
• 顯微鏡/放大鏡： 用于輔助觀察表面缺陷、絞合結構等。
• 在線檢測系統： 集成激光測徑、缺陷檢測（如表面瑕疵、跳股）、甚至電阻測量等功能于生產線，實現實時監控和自動分揀。

標準與規范：檢測的準繩

絞線檢測必須依據嚴格的標準和規范進行，確保結果的一致性和可比性。常見的標準包括：

• 國際標準： IEC 60228 (導體電阻)、IEC 60189 (通信電纜低頻線對)、IEC 60811 (機械物理性能測試方法) 等。
• 國家標準： GB/T 3956 (電纜導體)、GB/T 4909 (裸電線試驗方法)、GB/T 5013/5023 (額定電壓電纜) 等。
• 行業標準： 特定應用領域（如汽車線、航空航天線纜）有其更嚴格的標準。
• 企業內部標準： 制造商根據自身工藝和客戶要求制定的更細致規范。

檢測人員需熟悉并嚴格執行相關標準中規定的樣品制備方法、測試條件、操作步驟和結果判定準則。

：質量基石不容忽視

絞線檢測遠非簡單的工序檢查，而是一套貫穿于原材料驗收、生產過程監控和成品檢驗全流程的精密質量控制體系。從單絲的表層狀態到絞合結構的幾何精度，從基礎的導電能力到耐受復雜應力的機械強度，每一個檢測項目都在為絞線乃至最終線纜產品的安全性、可靠性、耐用性和性能表現把關。

忽視絞線檢測，等同于在產品質量的基石上埋下隱患。只有通過科學、嚴謹、全面的檢測手段，才能確保每一根絞線都符合高標準要求，為構建安全高效的電力網絡和通信系統提供堅實保障。精準檢測，是線纜性能卓越的無聲承諾。
