曲軸檢測：守護動力核心的關鍵環節

引言：動力心臟的精密考驗

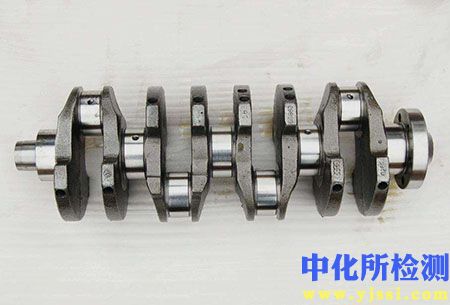

曲軸，作為內燃機的“脊梁”與“動力轉換樞紐”，其質量直接決定了發動機的性能、效率、可靠性與壽命。每一絲微小的幾何偏差、表面瑕疵或內部缺陷，都可能引發劇烈振動、異常磨損甚至災難性斷裂。因此，曲軸檢測絕非簡單的工序檢查，而是貫穿設計、制造、服役全生命周期的、對核心部件內在品質的嚴苛驗證，是保障動力系統健康運行的基石。

核心檢測項目：多維度的質量審視

1. 幾何尺寸與形位公差檢測：精準度的基石

   • 關鍵參數： 主軸頸和連桿軸頸的直徑、圓度、圓柱度；各軸頸間的同軸度（跳動量）；曲柄半徑；曲柄夾角；軸向長度；鍵槽或法蘭相關尺寸等。
   • 檢測利器：
     • 精密量具： 外徑千分尺、內徑百分表、高度規等，用于基礎尺寸測量。
     • 專用檢具： 如曲軸綜合檢驗儀（俗稱“曲軸表架”），可高效檢測同軸度、跳動等關鍵形位公差。
     • 坐標測量機： 提供三維空間內的全面、高精度尺寸與形位誤差分析，是復雜曲軸檢測的核心設備。
     • 光學測量系統： 如激光跟蹤儀、光學掃描儀，適用于大型曲軸或現場快速非接觸測量。

2. 表面質量與缺陷檢測：杜絕隱患之源

   • 關鍵關注： 軸頸、圓角過渡區等關鍵工作表面的粗糙度；劃痕、碰傷、凹坑、銹蝕等外觀缺陷；更致命的是各類裂紋（表面、近表面、內部）。
   • 檢測利器：
     • 目視與放大檢查： 基礎但不可或缺，輔以放大鏡或內窺鏡檢查隱蔽部位。
     • 表面粗糙度儀： 定量評價表面微觀輪廓。
     • 無損檢測技術：
       • 磁粉探傷： 對鐵磁性材料曲軸的表面及近表面裂紋（尤其是軸頸圓角應力集中區）極其敏感，應用廣泛。
       • 滲透檢測： 適用于非鐵磁性材料或復雜表面開口缺陷的檢查。
       • 渦流檢測： 對表面裂紋、硬度變化、材質差異等有良好響應，常用于自動化在線檢測。
       • 超聲波探傷： 探測內部缺陷（如縮孔、夾雜、鍛造裂紋）和近表面缺陷的深度，是保障內部質量的核心手段。

3. 材料性能與金相組織檢測：內在品質的保障

   • 關鍵指標： 表面及芯部硬度（通常要求軸頸表面高硬度、芯部良好韌性）；硬化層深度（滲碳或感應淬火后）；金相組織（如馬氏體級別、晶粒度、是否存在異常組織如網狀碳化物等）；化學成分（驗證材質符合性）。
   • 檢測利器：
     • 硬度計： 洛氏、維氏、里氏硬度計等，用于不同部位和要求的硬度測試。
     • 顯微硬度計： 精確測量硬化層梯度。
     • 金相顯微鏡： 觀察、評級材料的微觀組織狀態。
     • 光譜分析儀： 進行材料化學成分的快速定量分析。

4. 動平衡檢測：平穩運行的命脈

   • 核心目標： 檢測并校正曲軸旋轉時因質量分布不均產生的離心力和離心力矩（不平衡量），以消除有害振動。
   • 檢測利器：
     • 動平衡試驗機： 核心設備。曲軸在試驗機上被驅動旋轉，傳感器精確測量不平衡量的大小和相位角。通過在特定位置（去重孔或平衡塊）增加或減少質量（鉆孔去重或焊接配重）實現平衡校正。高精度動平衡對高速發動機尤為重要。

檢測方法的選擇與融合：技術發展的趨勢

• 接觸式 vs 非接觸式： 接觸式測量（如CMM測頭）精度高，但效率相對低且可能劃傷表面；非接觸式（如光學掃描、激光測量）速度快、無損傷，尤其適合復雜曲面和在線應用。
• 離線 vs 在線： 離線檢測在專門實驗室進行，精度高、項目全；在線檢測集成在生產線中，實現關鍵參數的100%快速篩查（如尺寸、裂紋、動平衡），是過程質量控制的關鍵。
• 人工 vs 自動化： 人工檢測依賴操作者經驗；自動化檢測（如機器人集成光學/渦流/超聲波系統）效率高、一致性好、減少人為因素，是現代化制造的發展方向。
• 數據融合與智能分析： 集成不同檢測設備的數據，利用人工智能（AI）和機器學習（ML）技術進行綜合分析與預測性判斷，提升檢測效率和準確性，是前沿趨勢。

質量控制與標準：檢測行為的準繩

曲軸檢測活動必須嚴格遵循相關的技術標準、規范和企業內控要求：

• 圖紙與技術條件： 產品設計定義的最終依據。
• 行業/國家標準： 如ISO、ASTM、DIN、GB/T等，對檢測方法、設備精度、驗收準則有明確規定。
• 國際汽車行業標準： 如IATF 16949對質量管理體系（包括檢測過程）提出嚴格要求。
• 檢測規程與作業指導書： 指導具體操作，確保一致性。

結語：精益求精，驅動未來
曲軸檢測，是一門融合精密測量、材料科學、無損探傷與動態測試的綜合性技術。隨著發動機向高效率、低排放、高功率密度方向持續發展，對曲軸的性能要求日益嚴苛，檢測技術也必須不斷創新升級。從傳統量具到高精度三坐標，從肉眼觀察到智能無損探傷，從靜態測量到高速動平衡，每一次檢測技術的進步，都在為打造更可靠、更強勁、更耐久的發動機“心臟”提供堅實的保障。在追求極致性能的道路上，精密、全面、智能的曲軸檢測，始終是不可或缺的關鍵環節，持續驅動著動力技術的革新與發展。
