錫線質量把控：核心檢測項目與流程詳解

引言：焊錫連接的基石

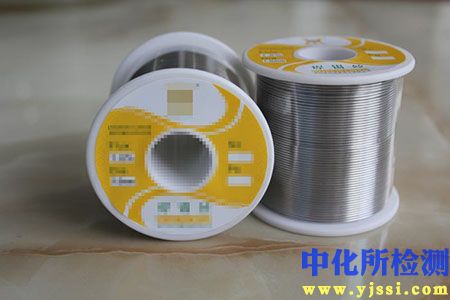

在電子制造與維修領域，錫線作為形成可靠電氣連接的關鍵材料，其品質直接影響最終產品的性能、壽命與安全性。劣質錫線可能導致虛焊、冷焊、導電不良甚至電路短路等嚴重問題。因此，建立系統、嚴謹?shù)腻a線檢測流程是保障焊接質量不可或缺的環節。以下詳述主要檢測項目及其要點。

一、基礎物理特性檢測

• 外觀檢查：

  • 表面狀態： 觀察錫線表面是否光滑、清潔，無嚴重氧化（發黑、發暗）、污垢、油漬、異物夾雜（如金屬屑、纖維）等缺陷。輕微氧化層通常允許，但大面積或嚴重氧化會影響焊接。
  • 線徑均勻性： 使用精密卡尺或激光測徑儀沿錫線長度方向多點測量直徑。線徑偏差需控制在標稱值±0.02mm或協議規定范圍內（常見如0.3mm, 0.5mm, 0.8mm, 1.0mm等）。不均勻的線徑會導致送錫不暢、焊點大小不一。
  • 線圈形態： 檢查錫線纏繞是否整齊、緊密，無嚴重交叉、扭曲、散亂。松散或打結的線圈易造成送錫中斷或損傷線材。
  • 助焊劑分布： （針對實芯錫線）目視或借助放大鏡觀察助焊劑填充是否均勻、連續且不外溢到錫線表面。分布不均會導致焊接活性不穩定。

• 重量與長度驗證：

  • 稱量整卷錫線凈重，結合標稱線徑和密度估算長度，或使用計米器實際測量長度，驗證是否符合標稱重量/長度要求。這是基礎的數量驗收。

二、化學成分與純度分析

• 合金成分精確測定：

  • 核心技術：X射線熒光光譜法(XRF)： 無損、快速檢測錫線主體合金中各金屬元素（Sn, Pb, Ag, Cu, Sb, Bi等）的實際百分比含量。這是確認是否符合特定合金標準（如Sn63/Pb37, Sn96.5/Ag3.0/Cu0.5, Sn99.3/Cu0.7等）的核心手段。精度需達到0.1%或更高。
  • 輔助手段：電感耦合等離子體發射光譜法(ICP-OES)/質譜法(ICP-MS)： 對XRF結果存疑或需檢測更低含量雜質（如Cd）時采用。精度更高，但耗時較長，樣品需溶解前處理。

• 關鍵金屬雜質限制：

  • 嚴格檢測并控制如鎘(Cd)、汞(Hg)、六價鉻(Cr6+)、鉛(Pb)（在無鉛錫線中特定要求下）、多溴聯苯(PBB)及多溴二苯醚(PBDE)等有害物質的含量，確保錫線滿足RoHS、REACH等環保法規要求。通常使用XRF篩選，再輔以GC-MS（氣相色譜-質譜聯用）或UV-Vis（紫外可見分光光度法）等精確驗證。

• 金屬雜質總量控制：

  • 除法規限制元素外，其它金屬雜質（如Fe, Al, Zn, Ni等）的總含量也需限定（通常在0.1%-0.5%以下），防止其影響焊接性能和焊點可靠性。可通過XRF或ICP做半定量/定量分析。

三、助焊劑特性評估（針對實芯錫線）

• 含量測定：

  • 精確稱量一段錫線的重量。
  • 使用合適溶劑（如異丙醇）完全溶解并去除助焊劑。
  • 徹底清洗、烘干殘留金屬線。
  • 再次稱量殘留金屬線重量。
  • 計算：助焊劑含量(%) = [(初始重量 - 殘留重量) / 初始重量] × 100%。 確保含量在標稱范圍內（常見1.8%-3.0%）。含量過低影響助焊效果，過高易殘留腐蝕物或產生煙霧。

• 活性與焊接性能測試：

  • 鋪展性測試： 在標準銅片上滴定量熔融錫料（通常取自被測錫線），測量其在特定溫度和時間下的鋪展面積或直徑。鋪展面積越大，通常表明助焊劑清潔和潤濕能力越強。
  • 焊球測試： 將定量錫線在標準條件下熔化形成焊球，觀察焊球高度、圓潤度及表面光潔度，評估潤濕性和焊點成型質量。
  • 實際焊接觀察： 在代表性基板（如裸銅板、OSP板）上進行焊接操作，觀察焊點潤濕角（應小且平滑）、表面光亮度、殘留物形態（應少且易清除）。評估冷焊、拉尖、針孔、潤濕不良等現象。

• 殘留物特性：

  • 腐蝕性： 焊接后，按規定方法清洗或不清洗，對特定金屬片（如銅、鐵）進行加速老化（如高溫高濕），觀察腐蝕跡象。
  • 表面絕緣電阻(SIR)測試： 在標準梳形電極測試板上焊接錫線，測量其殘留物在特定溫濕度條件下（如85°C/85%RH）的表面絕緣電阻值，評估潛在的電化學遷移（漏電）風險。高SIR值 (> 10^8 / 10^9 ohms) 為佳。
  • 清洗性： 針對需要清洗的應用，評估使用規定清洗劑和工藝去除殘留物的難易程度和徹底性。

四、工藝適用性與可靠性驗證

• 焊接溫度范圍：

  • 測試錫線在不同工作溫度下的流動性、潤濕性和飛濺情況，確定其最佳工藝窗口（最低/最高適用溫度），確保與生產線設備兼容。

• 飛濺與煙塵：

  • 在標準條件下焊接，觀察熔化過程中錫珠飛濺的嚴重程度和產生的煙霧量。低飛濺、低煙塵利于工藝穩定、操作環境及設備維護。

• 錫須生長傾向評估：

  • （尤其對無鉛錫線）進行加速溫濕度循環或高溫存儲試驗（如55-85°C, 85%RH），觀察錫線表面或焊點表面是否有細小的導電性錫晶須（Whisker）生長，評估潛在短路風險。通常參考JEDEC標準。

• 儲存穩定性試驗：

  • 將錫線置于規定溫濕度環境下儲存一定周期（如1年或加速老化條件），定期取樣檢測其外觀、焊接性能、助焊劑活性等是否顯著劣化，確定有效保質期。

五、包裝標識與符合性確認

• 包裝信息：

  • 核對內/外包裝標簽信息是否清晰、完整、準確，包含：合金牌號、線徑、助焊劑類型/含量（若適用）、凈重/長度、生產批號/日期、環保標識（如RoHS, Halogen Free）、執行標準、制造商信息等。

• 標準符合性：

  • 查驗是否附帶有效的符合性聲明或檢測報告（COC/COA），驗證其宣稱符合的標準（如IPC J-STD-006, GB/T 3131, 企業標準等）。

結語：構建堅實的質量防線
錫線檢測絕非單一環節的簡單確認，而是一個貫穿采購驗收、過程監控與質量控制的全方位體系。通過嚴格實施上述物理特性、化學成分、助焊劑性能、工藝適用性及可靠性的檢測項目，制造商與使用者能夠有效把關錫線品質，最大程度降低因材料問題導致的焊接缺陷風險，為電子產品的穩定性和耐久性奠定堅實基礎。持續優化的檢測流程與標準對標，是提升電子制造整體質量水平的關鍵驅動力。
