并網光伏系統檢測：保障安全與效率的關鍵環節

引言

隨著能源轉型加速，光伏發電因其清潔、可再生特性已成為主流電源之一。截至2023年底，并網光伏裝機容量已超1000GW，中國更是以超300GW的裝機量位居世界第一。然而，并網光伏系統的長期穩定運行不僅依賴優質的設備與設計，更需要科學、規范的檢測作為支撐。檢測是連接系統安裝與電網接入的重要環節，既是保障電氣安全的“防火墻”，也是提升發電效率的“校準儀”，更是確保符合行業標準的“通行證”。本文將全面解析并網光伏系統檢測的必要性、核心內容、技術手段及未來趨勢，為行業從業者提供系統的參考框架。

一、并網光伏系統檢測的必要性

1. 電氣安全保障

光伏系統通過逆變器與電網相連，涉及高壓、直流、交流等復雜電氣環境。若組件絕緣失效、接地不良或逆變器過電壓保護缺失，可能引發觸電、火災甚至電網故障。檢測可提前識別電氣隱患，避免安全事故發生。

2. 性能效率優化

組件隱裂、逆變器效率下降、陰影遮擋等問題會導致系統發電量損失。通過檢測可量化性能衰減，定位低效環節，為運維優化提供依據，確保投資回報最大化。

3. 合規性要求

電網公司對光伏系統接入有嚴格的技術標準（如GB/T 19964-2012《光伏發電站接入電力系統技術規定》），檢測是驗證系統是否滿足并網條件的必要步驟，未通過檢測的項目無法獲得電網接入許可。

二、并網光伏系統主要檢測內容

并網光伏系統檢測覆蓋“組件-逆變器-系統”全鏈條，核心內容可分為五類：

1. 電氣安全檢測

• 絕緣電阻測試：采用兆歐表測量組件、匯流箱、逆變器等設備的絕緣電阻，確保直流側與接地端、交流側與接地端的絕緣符合GB 50797-2012要求（如直流側絕緣電阻≥2MΩ）。
• 接地電阻測試：通過接地電阻測試儀檢測系統接地網的接地電阻，一般要求≤4Ω（特殊地質條件可放寬至≤10Ω），防止雷擊或漏電時電流無法有效泄放。
• 過電壓保護檢測：驗證 surge 保護裝置（SPD）的動作電壓、通流容量是否符合IEC 61643標準，確保在雷電或電網波動時保護設備安全。

2. 光伏組件性能檢測

• 外觀檢測：目視或借助放大鏡檢查組件表面是否有裂紋、碎片、封裝層脫落等缺陷，避免隱裂導致的熱斑效應。
• 電性能檢測：使用IV曲線測試儀測量組件的短路電流（Isc）、開路電壓（Voc）、最大功率點電流（Imp）、最大功率點電壓（Vmp）等參數，與標稱值對比評估性能衰減。
• 熱斑效應測試：通過紅外熱成像儀檢測組件運行時的溫度分布，若局部溫度超過周圍20℃以上，說明存在熱斑，需更換組件。

3. 逆變器功能檢測

• 效率測試：采用功率分析儀測量逆變器輸入功率與輸出功率，計算轉換效率（要求≥96%，具體依機型而定）。
• 諧波與畸變檢測：使用電能質量分析儀檢測逆變器輸出的諧波含量（總諧波畸變率THD≤5%，奇次諧波≤4%），避免影響電網電能質量。
• 孤島效應保護檢測：通過孤島效應測試儀模擬電網斷電場景，驗證逆變器是否能在0.2秒內斷開與電網的連接（符合IEC 62116標準），防止反送電危險。

4. 系統整體性能評估

• 發電量驗證：通過數據采集系統（SCADA）統計實際發電量，與設計值對比（偏差≤±5%為合格），分析陰影遮擋、組件衰減等因素的影響。
• 能效比（PR）計算：PR=實際發電量/（組件額定功率×當?shù)胤逯等照招r數），反映系統綜合效率（優秀系統PR≥85%）。
• 功率因數測試：檢測逆變器輸出的功率因數（要求在0.9超前至0.9滯后之間），確保與電網無功平衡。

5. 環境適應性與耐久性檢測

• 防風性能檢測：檢查組件支架的強度與固定方式，模擬10級風載（風速≥25m/s）下的變形情況，符合GB 50009-2012《建筑結構荷載規范》。
• 防雷檢測：驗證防雷接地系統與組件、逆變器的連接是否可靠，防止雷擊損壞設備。
• 腐蝕檢測：對于沿海或工業區的系統，檢測支架、接線端子的腐蝕情況，評估使用壽命。

三、常用檢測技術解析

1. 紅外熱成像技術

通過接收物體發出的紅外輻射，生成溫度分布圖像，可快速定位組件熱斑、逆變器散熱不良等問題，具有非接觸、高效的特點，是現場檢測的“神器”。

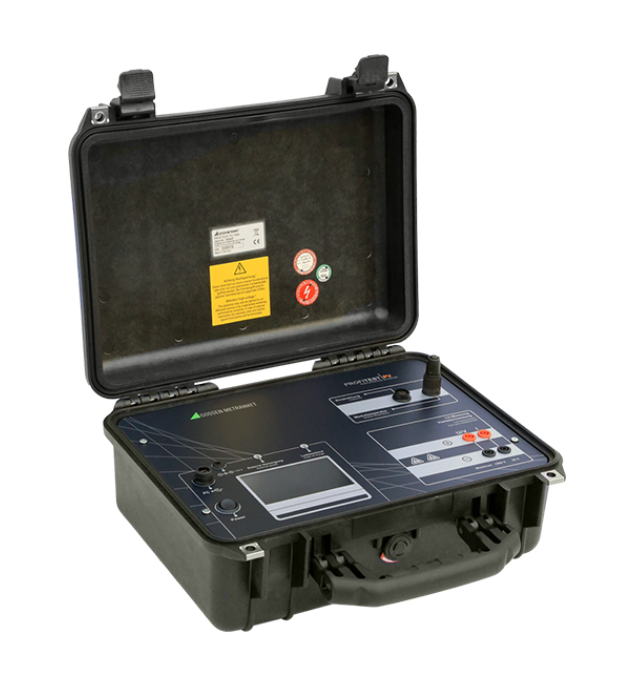

2. IV曲線測試技術

通過施加不同電壓，測量組件的電流響應，繪制IV曲線，直觀反映組件的電性能參數（如最大功率、填充因子），是評估組件衰減的核心技術。

3. 功率分析儀

高精度測量電壓、電流、功率等參數，用于逆變器效率、諧波畸變率的測試，要求帶寬≥1MHz，精度≥0.1%。

4. 孤島效應測試儀

模擬電網斷電、電壓驟降等場景，檢測逆變器的孤島保護功能，確保在故障時快速斷開，符合電網安全要求。

5. 物聯網監測系統

通過安裝傳感器（如溫度、電流、電壓傳感器），實時采集系統運行數據，結合AI算法分析異常（如組件故障、逆變器諧波超標），實現遠程監測與預警。

四、檢測流程與標準體系

1. 檢測流程

• 前期準備：收集系統設計圖紙、設備說明書、施工記錄等資料；校準檢測設備（如兆歐表、功率分析儀）；制定檢測方案。
• 現場檢測：按照電氣安全、組件性能、逆變器功能、系統性能的順序進行檢測，記錄數據（如絕緣電阻值、IV曲線參數、諧波含量）。
• 數據處理與分析：將檢測數據與設計值、標準值對比，判斷是否合格（如絕緣電阻≥2MΩ為合格，THD≤5%為合格）；分析異常原因（如組件隱裂導致Isc下降）。
• 報告出具：編制檢測報告，內容包括檢測項目、數據結果、建議（如“逆變器諧波超標，建議調整濾波器參數”）；提交電網公司或業主。

2. 標準體系

• 國內標準：GB/T 19964-2012《光伏發電站接入電力系統技術規定》、GB 50797-2012《光伏發電站設計規范》、GB/T 29319-2012《光伏發電系統接入配電網技術規定》。
• 國際標準：IEC 61730《光伏組件安全認證標準》、IEC 62116《并網逆變器孤島效應測試標準》、IEC 61850《變電站通信網絡和系統》（用于智能光伏系統）。

五、常見問題及解決策略

1. 組件隱裂

原因：運輸或安裝過程中受外力沖擊，導致硅片裂紋。
檢測方法：紅外熱成像儀檢測到局部高溫。
解決：更換隱裂組件，加強安裝過程中的防護（如使用減震墊）。

2. 逆變器諧波超標

原因：濾波器參數設置不當，或逆變器內部器件老化。
檢測方法：電能質量分析儀測量THD>5%。
解決：調整濾波器電容值，或更換逆變器功率模塊。

3. 接地電阻不合格

原因：接地網施工不規范（如埋深不夠、材料腐蝕）。
檢測方法：接地電阻測試儀測量>4Ω。
解決：增加接地極數量，更換防腐接地材料（如銅包鋼）。

4. 孤島效應保護失效

原因：逆變器控制程序缺陷，或繼電器故障。
檢測方法：孤島效應測試儀模擬斷電，逆變器未及時斷開。
解決：升級逆變器 firmware，更換故障繼電器。

六、未來發展趨勢

1. 智能化檢測

結合物聯網（IoT）與人工智能（AI）技術，實現系統運行數據的實時采集與分析，通過機器學習算法預測組件衰減、逆變器故障等問題，提高檢測效率。

2. 無損檢測技術

開發激光超聲檢測、太赫茲成像等新技術，無需拆解組件即可檢測內部裂紋、封裝層缺陷，減少檢測對系統的影響。

3. 標準化完善

針對新型光伏技術（如鈣鈦礦組件、光儲一體化系統）制定專用檢測標準，適應產業發展需求（如IEC 63326《鈣鈦礦光伏組件標準》正在制定中）。

4. 第三方檢測普及

隨著電網公司對并網要求的提高，第三方檢測機構因公正性、專業性優勢，將成為檢測市場的主流（2023年國內第三方光伏檢測市場規模已超50億元）。

并網光伏系統檢測是保障系統安全、提升效率、確保合規的關鍵環節，其重要性隨著光伏產業的發展日益凸顯。未來，隨著技術的進步與標準的完善，檢測將從“事后驗證”向“事前預警”轉變，從“人工檢測”向“智能檢測”升級，為光伏系統的長期穩定運行提供更有力的支撐。對于行業從業者而言，掌握檢測技術與標準是提升競爭力的核心能力，也是推動光伏產業高質量發展的重要保障。
