保障電力傳輸安全的關鍵環節——電纜敷設檢測的實踐與探索

在現代電力系統中，電纜作為電能傳輸的“血管”，其敷設質量直接關系到電力供應的穩定性與安全性。據統計，電力系統中約30%的故障源于電纜敷設環節的缺陷，如機械損傷、絕緣破壞或路徑偏差等。因此，電纜敷設檢測不僅是施工過程的必要環節，更是預防潛在風險、保障長期運行的核心手段。本文將從檢測的核心目標、關鍵環節、技術手段及未來趨勢等方面，全面探討電纜敷設檢測的實踐邏輯與優化方向。

一、電纜敷設檢測的核心目標：從“合規”到“可靠”

電纜敷設檢測的本質是通過系統化的檢查與測試，確保電纜從“出廠”到“埋地/架空”的全過程符合規范要求，并消除可能影響運行的隱患。其核心目標可概括為三點：

合規性驗證：確保電纜型號、規格、敷設路徑與設計文件一致，符合《電力工程電纜設計標準》（GB 50217）、《電纜敷設施工及驗收標準》（GB 50168）等國家標準的要求；
缺陷預防：及時發現施工中的機械損傷、絕緣受潮、接頭處理不當等問題，避免這些缺陷在運行中擴大為故障（如短路、接地或燒毀）；
長期可靠性保障：通過檢測數據評估電纜的敷設質量，為后續運維提供基礎信息，確保電纜在設計壽命內（通常20-30年）保持穩定性能。

二、電纜敷設檢測的關鍵環節：全流程覆蓋

電纜敷設是一個涉及“前期準備-過程實施-后期驗收”的全鏈條工程，檢測需貫穿每個環節，形成“閉環控制”。

1. 敷設前：源頭把控，消除前置風險

電纜本體檢查：核對電纜的出廠合格證、檢測報告（如絕緣電阻、耐壓試驗記錄），檢查電纜外觀是否有破損、扭曲、壓扁等缺陷；測量電纜長度，確保與設計需求一致。
路徑勘察驗證：使用GPS、全站儀或地下管線探測儀確認敷設路徑的準確性，排查路徑中的障礙物（如地下管道、電纜、巖石），評估地形是否適合電纜敷設（如低洼地帶需做防水處理）。
施工方案審核：檢查施工單位的敷設方案是否符合規范，如張力控制參數、彎曲半徑要求、保護措施（如穿管、埋深）等。

2. 敷設中：實時監測，避免過程損傷

張力監測：使用張力儀實時監控電纜拖拽時的張力，確保不超過電纜的允許張力（通常為電纜自重的10%-15%），防止電纜內部銅芯或絕緣層被拉伸破壞。
彎曲半徑監測：用弧度測量工具檢查電纜彎曲處的半徑，確保符合“電纜外徑的10-20倍”（不同電纜類型要求不同），避免彎曲過度導致絕緣層開裂。
保護措施檢查：檢查電纜穿管、埋深（通常不小于0.7米）、防護層（如鎧裝電纜的鎧裝層是否完好）等措施是否到位，防止施工中的機械碰撞或環境腐蝕。

3. 敷設后：驗收測試，確認運行條件

導通測試：用萬用表或導通測試儀檢查電纜芯線的連通性，確保無斷線或錯接。
絕緣電阻測試：用兆歐表（500V或1000V）測量電纜絕緣層的電阻，要求絕緣電阻值不低于10MΩ·km（低壓電纜）或200MΩ·km（高壓電纜），判斷絕緣是否受潮或損壞。
耐壓試驗：通過耐壓試驗機施加高于額定電壓的試驗電壓（如1.5倍額定電壓），持續一定時間（如10分鐘），檢查絕緣層是否擊穿，驗證其耐受運行電壓的能力。
路徑標識：在電纜路徑上設置標識樁、警示帶或電子標簽（如RFID），確保后續運維時能快速定位電纜位置。

三、電纜敷設檢測的技術手段：傳統與現代的融合

隨著技術的發展，電纜敷設檢測從“經驗依賴”轉向“數據驅動”，傳統工具與現代技術的融合成為趨勢。

1. 傳統檢測工具：基礎且必要

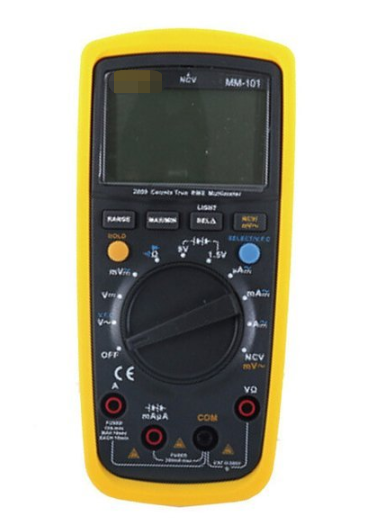

萬用表/導通測試儀：用于檢測電纜芯線的連通性，是最基本的檢測工具。
兆歐表：測量絕緣電阻，判斷絕緣層的干燥程度和完整性，操作簡單但有效。
耐壓試驗機：模擬運行電壓，驗證絕緣層的耐受能力，是驗收環節的關鍵設備。

2. 現代檢測技術：精準與高效

紅外熱像儀：通過檢測電纜接頭、終端或敷設過程中的溫度異常（如局部過熱），提前發現接觸不良或絕緣缺陷。
局部放電檢測：采用超聲波、特高頻（UHF）或超高頻（VHF）技術，檢測電纜絕緣內部的微小放電信號，識別早期絕緣缺陷（如氣隙、雜質）。
光纖傳感技術：將光纖植入電纜或敷設在路徑中，實時監測電纜的張力、溫度、振動等參數，數據傳輸穩定且不受電磁干擾，適用于長距離電纜敷設。
無人機巡檢：通過無人機搭載攝像頭、紅外傳感器，快速勘察偏遠地區或高空電纜的敷設路徑，檢查電纜是否有松弛、斷裂等問題，提高檢測效率。

四、常見問題及應對：從“問題導向”到“預防導向”

電纜敷設過程中常見的問題及應對措施如下：

1. 機械損傷

原因：施工中挖掘機誤觸電纜、拖拽時摩擦尖銳物體、彎曲過度。
危害：電纜外皮破損，導致絕緣受潮，引發短路或接地故障。
應對：施工前用地下管線探測儀標識地下設施，采用人工挖掘代替機械；拖拽電纜時使用滑輪或保護墊；嚴格控制彎曲半徑。

2. 絕緣受潮

原因：電纜端頭未密封、接頭處理時進水、敷設路徑低洼積水。
危害：絕緣電阻下降，導致漏電或擊穿，影響電纜壽命。
應對：電纜存放時用密封帽密封端頭；接頭處理時使用防潮密封膠；低洼地帶敷設電纜時做防水墊層或穿防水管。

3. 路徑偏移

原因：放線時測量不準確、施工中偏離設計路徑。
危害：影響后續維護（如無法找到電纜位置），或與其他設施（如管道、電纜）沖突。
應對：用GPS或全站儀精確放線，施工中定期核對位置；設置臨時標識樁，確保路徑正確。

五、未來趨勢：智能化與數字化的升級

隨著電力系統向“智能電網”轉型，電纜敷設檢測也將迎來以下趨勢：

1. AI輔助檢測

通過人工智能算法分析檢測數據（如紅外熱像、局部放電信號），自動識別異常模式，預測故障概率，減少人工判斷的誤差。

2. 數字孿生

構建電纜敷設的虛擬模型，將物理施工過程與虛擬模型實時同步，通過模擬敷設過程中的張力、彎曲半徑等參數，提前預警潛在問題。

3. 物聯網（IoT）監測

將各種傳感器（如張力傳感器、溫度傳感器、濕度傳感器）連接到物聯網平臺，實現電纜敷設過程的遠程實時監控，數據自動上傳、分析與報警。

4. 綠色檢測

采用低功耗傳感器、無線傳輸技術，減少檢測過程中的能源消耗；推廣非破壞性檢測（如局部放電、紅外熱像），避免對電纜造成二次損傷。

結語

電纜敷設檢測是電力系統安全運行的“第一道防線”，其質量直接決定了電纜的運行壽命與電力供應的可靠性。隨著技術的不斷進步，電纜敷設檢測將從“事后補救”轉向“事前預防”，從“人工為主”轉向“智能為主”。未來，我們需要進一步加強檢測技術的研發與應用，完善檢測標準與流程，為構建可靠、高效的電力傳輸網絡提供堅實保障。

正如電力行業的一句名言：“電纜的壽命，始于敷設的那一刻。”只有重視電纜敷設檢測，才能真正實現電力系統的“安全、穩定、長期”運行。
