硅片檢測：芯片制造的基石守護者

引言
在微電子產業的精密殿堂中，硅片如同未經雕琢的璞玉，其純凈度與完美度直接決定了最終芯片的性能與良率。硅片檢測——作為芯片制造流程中至關重要的首道防線，如同一位技藝精湛的“探微者”，在微觀世界里捕捉任何可能影響芯片命運的細微瑕疵。它貫穿半導體制造始終，是確保良品率攀升的關鍵保障。

檢測原理與技術路徑

硅片檢測的核心在于運用尖端的光、電、力等物理原理，揭示硅片表面與內部潛在缺陷：

1. 光學顯微檢測：

   • 原理： 利用鹵素?zé)艋蚣す庾鳛楣庠矗丈涔杵砻妫ㄟ^高分辨率顯微鏡接收反射光或散射光。
   • 能力： 擅長識別表面顆粒污染、劃痕、沾污、光刻膠殘留、圖形缺陷（如缺失、橋接）以及部分較大的晶體原生缺陷（COP）。
   • 特點： 速度快、非接觸、適合大面積快速篩查。

2. 電子顯微鏡檢測：

   • 原理 (SEM為主)： 聚焦高能電子束掃描樣品表面，探測產生的二次電子、背散射電子等信號成像。
   • 能力： 提供極高的分辨率（納米級），可詳細觀察微小顆粒、細微劃痕、圖形邊緣輪廓、晶體結構細節，并能結合能譜分析（EDS）進行元素成分鑒定。
   • 特點： 分辨率極高，但速度相對較慢，通常用于光學檢測后的關鍵缺陷復查和分析。

3. 表面形貌與粗糙度測量：

   • 原理： 主要使用原子力顯微鏡或白光干涉儀。
   • 能力： 精確測量硅片表面三維形貌、臺階高度、薄膜厚度、表面粗糙度（Ra, Rq等參數）。
   • 特點： AFM可達原子級分辨率；白光干涉儀速度快，適合較大面積測量。

4. 電學性能表征：

   • 原理： 通過探針接觸硅片特定區域，施加電壓/電流，測量電學響應（如電阻率、少子壽命）。
   • 能力： 評估硅片的體材料質量、摻雜均勻性、載流子濃度及壽命等關鍵電學參數。
   • 特點： 直接反映硅片作為半導體材料的核心性能。

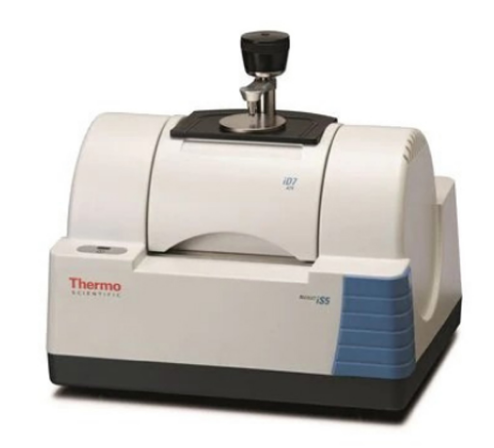

5. 晶體結構完整性檢測：

   • 原理： X射線衍射技術測量晶體取向、晶格常數、應力分布；紅外光譜/激光散射探測內部體缺陷（如氧沉淀、空位團）。
   • 能力： 評估單晶硅的完美程度、晶向偏差、應力狀態以及內部微缺陷的密度和分布。
   • 特點： 對材料的晶體學性質提供深層信息。

典型缺陷類型圖譜

硅片檢測需精準識別并分類多種缺陷，主要包括：

1. 表面顆粒物污染：

   • 來源： 環境塵埃、設備磨損碎屑、工藝殘留物。
   • 危害： 導致光刻圖形變形或斷裂，引起后續工藝短路或斷路。
   • 檢測： 光學及電子顯微鏡是主力。

2. 表面物理損傷：

   • 類型： 劃痕、凹坑、崩邊。
   • 來源： 搬運、清洗、拋光不當。
   • 危害： 破壞表面平整度，影響薄膜沉積均勻性和光刻精度，可能成為裂紋源。
   • 檢測： 光學、電子顯微鏡清晰可見。

3. 化學沾污：

   • 類型： 金屬離子（Fe, Cu, Na等）、有機物殘留、氧化物殘留。
   • 來源： 化學試劑、清洗工藝、環境。
   • 危害： 改變局部電學特性，誘發漏電，降低器件可靠性。
   • 檢測： 表面分析技術是關鍵手段。

4. 晶體原生缺陷：

   • 類型：
     • 空洞型缺陷： 晶體生長過程中形成的微小空洞（COP - Crystal Originated Pit）。
     • 位錯： 晶體結構中原子排列的線狀畸變。
     • 層錯： 原子層堆垛順序錯誤形成的面缺陷。
   • 來源： 主要源于單晶生長過程及后續熱處理。
   • 危害： 破壞晶格完整性，充當雜質陷阱或復合中心，顯著降低器件性能和良率。
   • 檢測： 需要光學顯微鏡并結合腐蝕法、XRD、紅外等技術。

5. 隱裂：

   • 來源： 加工應力、熱應力、機械撞擊。
   • 危害： 極端致命，可能導致硅片在后續高溫工藝或搬運中直接碎裂，造成整片損失。
   • 檢測： 紅外掃描顯微鏡是探測硅片內部隱形裂紋的有效工具。

技術挑戰與發展脈絡

隨著芯片制程持續邁向3納米及更齊全節點，硅片檢測面臨空前的挑戰與機遇：

1. 分辨率極限的突破：

   • 挑戰： 關鍵缺陷尺寸已縮小至10納米甚至亞納米級，遠超傳統光學顯微鏡的衍射極限。
   • 應對： 開發更高分辨率的光學技術（如超分辨率成像）、更靈敏的電子顯微鏡（低電壓、像差校正），以及新型探針技術（如新型AFM探針）。

2. 檢測速度與通量瓶頸：

   • 挑戰： 硅片直徑增大（450mm是趨勢）且檢測精度要求提升，導致檢測時間劇增，成為生產流程瓶頸。
   • 應對： 利用高速掃描平臺、并行檢測技術、更智能的采樣算法，以及人工智能驅動的自動化缺陷復查系統。

3. 三維集成結構的挑戰：

   • 挑戰： TSV硅通孔、晶圓鍵合、疊層芯片等三維結構，使缺陷隱藏于內部或界面，傳統表面檢測無能為力。
   • 應對： 發展層析成像技術、齊全超聲檢測、紅外熱成像以及針對性強的失效分析手段。

4. 大數據與智能分析：

   • 機遇： 海量檢測數據蘊含價值。
   • 應用： 利用機器學習和人工智能進行：
     • 自動缺陷分類： 快速準確地對檢測到的缺陷進行分類。
     • 缺陷根源分析： 關聯不同工藝步驟的檢測數據，追溯缺陷產生的源頭。
     • 良率預測與控制： 基于檢測數據建立模型，預測最終芯片良率并指導工藝優化。

5. 新材料與新結構的適應性：

   • 挑戰： 新型溝道材料（如SiGe、III-V族）、新型柵極堆棧（High-K金屬柵）、齊全封裝材料等，其物理化學性質各異。
   • 應對： 檢測技術需不斷創新以適應新材料特性（如光學常數、導電性）和復雜結構特征。

結語

硅片檢測絕非簡單的質量把關環節，而是融合了光學、電子學、材料科學、精密機械與人工智能的前沿技術綜合體。它在微觀世界里構筑起一道堅實的堤壩，攔截可能導致芯片失效的隱患。隨著半導體工藝持續向物理極限推進，硅片檢測技術的每一次革新——無論是更高精度的探測手段、更快的分析速度，還是更智能的數據處理能力——都將深刻影響芯片制造的良率、成本與最終性能，持續為整個信息科技產業的蓬勃發展奠定不可或缺的基石。持續投入于這一領域的探索與突破，是驅動芯片產業不斷向上的核心驅動力。
