防腐涂層檢測：原理、方法與應用實踐

一、引言

在工業生產、基礎設施建設與日常生活中，金屬材料因優異的力學性能被廣泛應用，但腐蝕始終是其使用壽命的“隱形殺手”。據國際腐蝕工程師協會（NACE）數據，每年因腐蝕造成的經濟損失約占GDP的3%-4%，遠超自然災害與事故的總和。防腐涂層作為抑制腐蝕的最有效手段之一，通過在金屬表面形成物理屏障或電化學保護層，阻斷腐蝕介質（水、氧氣、鹽霧等）與基底的接觸。然而，涂層在使用過程中會因老化、機械損傷或施工缺陷出現裂紋、剝落、孔隙等問題，若不及時檢測與修復，將導致基底金屬腐蝕加速，甚至引發結構失效。因此，防腐涂層檢測作為保障涂層有效性的關鍵環節，直接關系到設備安全、使用壽命與經濟成本。

二、防腐涂層檢測的核心原理與主要方法

防腐涂層的檢測目標是評估其完整性（是否存在缺陷）、性能穩定性（是否保持防護功能）與與基底的結合力（是否易剝落）。根據檢測目的與技術特點，主要分為以下幾類：

1. 外觀與物理缺陷檢測：直觀評估涂層狀態

外觀檢查是最基礎的檢測方法，通過肉眼或放大鏡觀察涂層表面是否存在裂紋、起泡、剝落、褪色、粉化等現象。例如，鋼結構橋梁的涂層若出現“魚鱗狀剝落”，通常是由于施工時基底處理不當（如未除油、除銹不徹底）導致附著力下降；而戶外設施的涂層粉化則是紫外線老化的典型表現。
孔隙率檢測用于排查涂層的微小漏洞（如針孔、微孔），這些缺陷是腐蝕介質滲透的主要通道。常用方法包括：

濕海綿法：將浸有酚酞試液的海綿擦拭涂層，若存在孔隙，基底金屬（如鋼鐵）腐蝕產生的堿性物質會使酚酞變紅；
電火花檢漏法：利用高壓電源在涂層表面掃描，當遇到孔隙時，電流擊穿缺陷產生電火花，同時發出警報（適用于厚涂層或導電基底）。

2. 厚度檢測：確保涂層防護能力的基礎

涂層厚度不足是導致腐蝕的常見原因之一（如環氧富鋅底漆要求厚度≥80μm才能有效發揮陰極保護作用）。常用的厚度檢測方法包括：

磁吸力法：適用于磁性金屬基底（如鋼鐵），通過測量探頭與基底間的磁吸力變化計算涂層厚度（精度±5μm）；
渦流法：適用于非磁性金屬基底（如鋁、銅），利用渦流效應檢測涂層厚度（精度±3μm）；
** ultrasonic法**：通過超聲波在涂層與基底間的反射時間計算厚度（適用于厚涂層，如聚脲、玻璃鋼）。

3. 附著力檢測：評估涂層與基底的結合強度

附著力是涂層能否長期保持防護功能的關鍵指標。若附著力不足，涂層易在機械應力（如振動、沖擊）或熱應力（如溫度變化）下剝落。常用方法包括：

劃格法：用劃格刀在涂層表面劃十字格（如1mm×1mm網格），然后用膠帶粘貼撕拉，根據涂層脫落面積評級（GB/T 9286-2021標準分為0-5級，0級無脫落為最優）；
拉開法：將標準試塊用膠粘劑粘在涂層表面，通過拉力試驗機測量涂層與基底分離時的拉力（單位：MPa），適用于要求高的工業涂層（如化工儲罐內壁）。

4. 性能老化與耐候性檢測：模擬長期使用環境

涂層的防護性能會隨時間推移因老化（紫外線、溫度、濕度、化學介質）而下降。為評估其長期穩定性，需通過加速老化試驗模擬真實環境：

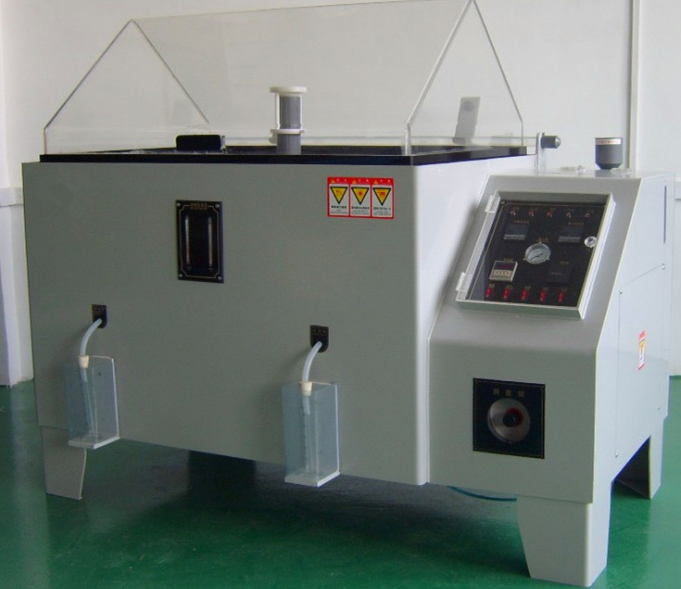

鹽霧試驗（GB/T 10125-2012）：將試樣置于35℃、5%NaCl溶液的鹽霧箱中，定期檢查涂層腐蝕情況（如紅銹出現時間），適用于海洋、沿海地區的設備；
濕熱試驗（GB/T 2423.3-2016）：在40℃、90%-95%相對濕度環境中，測試涂層的抗潮濕能力（如是否起泡）；
紫外線老化試驗（GB/T 16422.3-2014）：用紫外線燈模擬太陽光，結合冷凝循環，評估涂層的褪色、粉化程度（適用于戶外建筑涂層）。

5. 電化學檢測：無損監測腐蝕狀態

電化學方法是一種無損、實時的檢測技術，通過測量涂層的電化學參數（如阻抗、極化曲線）評估其防護性能。常見方法包括：

電化學阻抗譜（EIS）：向涂層施加小幅度交流信號，測量阻抗隨頻率的變化，通過等效電路分析涂層的孔隙率、腐蝕介質滲透速度（適用于科研與高端設備監測）；
線性極化電阻（LPR）：測量涂層表面的極化電阻，電阻越大，腐蝕速率越低（適用于現場實時監測，如油氣管道）。

三、防腐涂層檢測的典型應用場景

1. 工業設備與管道：保障生產安全

化工、電力、油氣行業的儲罐、管道（如原油儲罐、蒸汽管道）長期接觸腐蝕性介質（如酸、堿、高溫蒸汽），涂層損壞可能導致介質泄漏、爆炸等事故。例如，某煉油廠的柴油儲罐因涂層針孔未及時檢測，導致罐壁腐蝕穿孔，造成柴油泄漏，直接經濟損失達數百萬元。此類場景需定期進行厚度檢測（每1-2年一次）、孔隙率檢測（施工后必做）與電化學監測（關鍵設備實時監控）。

2. 建筑與基礎設施：延長使用壽命

橋梁、鋼結構建筑（如體育館、高層建筑）的涂層需承受戶外環境（紫外線、雨水、凍融循環）的考驗。例如，某城市跨江大橋的防腐涂層因施工時厚度不足，使用5年后出現大面積剝落，導致鋼梁腐蝕，修復成本是初始涂層成本的3倍。此類場景需重點檢測外觀（每年一次）、附著力（每3-5年一次）與紫外線老化性能（施工前抽樣測試）。

3. 海洋工程：應對極端腐蝕環境

船舶、海上平臺、碼頭鋼結構處于高鹽、高濕度環境，腐蝕速率是陸地的5-10倍。例如，某貨輪的船底涂層因孔隙率超標，導致海水滲透至鋼板，造成船底腐蝕減薄，增加了燃油消耗（每腐蝕1mm，燃油消耗增加5%-10%）。此類場景需嚴格執行鹽霧試驗（施工前驗證）、電火花檢漏（施工后100%檢測）與定期水下檢測（每2-3年一次）。

4. 汽車行業：提升車輛耐久性

汽車車身、底盤的涂層需抵抗石子沖擊、 road salt（融雪劑）與潮濕環境的腐蝕。例如，某品牌汽車因底盤涂層附著力不足，在北方冬季使用1年后出現大面積銹蝕，引發消費者投訴。此類場景需檢測劃格附著力（生產線上100%抽樣）、鹽霧試驗（標準要求≥1000小時無紅銹）與沖擊試驗（模擬石子撞擊，評估涂層抗損傷能力）。

四、防腐涂層檢測的未來發展趨勢

隨著技術的進步，防腐涂層檢測正朝著智能化、非接觸、實時化方向發展：

非接觸式檢測：利用激光、紅外、無人機等技術，實現大型結構（如橋梁、儲罐）的快速檢測（如激光掃描可在1小時內完成1000㎡涂層的厚度與缺陷檢測）；
智能化識別：結合AI圖像識別技術，自動分析外觀缺陷（如裂紋、剝落），提高檢測效率（比人工檢測快5-10倍，準確率達95%以上）；
實時監測系統：將傳感器（如腐蝕傳感器、濕度傳感器）嵌入涂層，通過物聯網（IoT）實現遠程實時監控（如油氣管道的涂層狀態可在中控室實時查看）；
綠色檢測：開發無溶劑、低污染的檢測方法（如水性酚酞試液替代傳統有機溶劑，減少揮發性有機物（VOC）排放）。

五、

防腐涂層檢測是預防腐蝕、保障設備安全與延長使用壽命的關鍵環節。從基礎的外觀檢查到高端的電化學監測，不同的檢測方法適用于不同的場景與需求。隨著智能化、非接觸技術的普及，檢測效率與準確性將進一步提升，為工業生產、基礎設施與日常生活提供更可靠的腐蝕防護保障。未來，防腐涂層檢測將不僅是“事后修復”的手段，更將成為“事前預防”的核心工具，助力實現“零腐蝕”的目標。
