氣門墊圈檢測：守護發動機密封的關鍵防線

氣門墊圈，雖不起眼，卻在發動機密封系統中扮演著至關重要的角色。其質量優劣直接關系到氣缸壓力、機油密封、冷卻液循環的可靠性。一枚失效的墊圈，可能導致發動機動力衰減、機油乳化、冷卻液滲漏，甚至引發拉缸、抱軸等嚴重故障。因此，嚴格、科學的氣門墊圈檢測是保障發動機性能和耐久性的基石。

失效代價：小部件引發大問題

• 密封失效： 磨損、變形或裂紋會使墊圈失去密封能力，導致氣缸壓縮壓力泄漏（影響動力與油耗）、機油竄入燃燒室（燒機油、積碳）或冷卻液滲入油道（機油乳化）。
• 部件損傷： 泄漏的高溫高壓氣體或冷卻液可能侵蝕氣缸蓋、氣缸體結合面，造成永久性損傷，維修成本高昂。
• 散熱受阻： 缸墊失效會破壞發動機設計的冷卻液流路，導致局部過熱，引發缸蓋變形、開裂甚至活塞熔頂。
• 性能下降： 壓縮不足直接導致發動機功率下降、燃油經濟性變差、啟動困難、排放超標。

核心檢測項目：多維度的質量把控

1. 尺寸精度檢測：

   • 內徑與外徑： 確保與氣門導管或安裝孔的配合精度。常用精密卡尺、環規、氣動量儀或光學影像測量儀測量。
   • 厚度/壓縮量： 關鍵參數，直接影響裝配后的密封預緊力。需使用千分尺、杠桿千分表或激光測厚儀在多點位測量，確保厚度均勻性。
   • 平面度： 接觸面的平整度是密封的關鍵。利用光學平板（干涉法）或精密平臺配合千分表進行檢測。
   • 平行度： 上下端面的平行度影響受力均勻性，測量方法類似平面度。

2. 外觀與表面缺陷檢測：

   • 目視檢查（VT）： 借助放大鏡或顯微鏡，檢查是否存在裂紋、劃傷、凹坑、毛刺、銹蝕、雜質嵌入、涂層剝落（如適用）等明顯缺陷。
   • 滲透檢測（PT）： 針對非多孔材料（如金屬墊圈），使用著色或熒光滲透液檢測開放性表面裂紋。
   • 渦流檢測（ET）： 適用于導電材料，快速檢測近表面裂紋或材料不連續性。
   • 自動光學檢測（AOI）： 利用機器視覺系統，高速、高精度地識別定位各類外觀缺陷和尺寸偏差。

3. 材料性能檢測：

   • 硬度測試： （如洛氏硬度HRC、布氏硬度HB）確保材料具有足夠的抗變形能力和彈性。在墊圈表面多點測試取平均值。
   • 金相分析： 通過顯微鏡觀察材料的微觀組織（如石墨形態、基體組織、是否存在偏析、夾雜物超標等），評估材料成分、熱處理工藝是否達標。

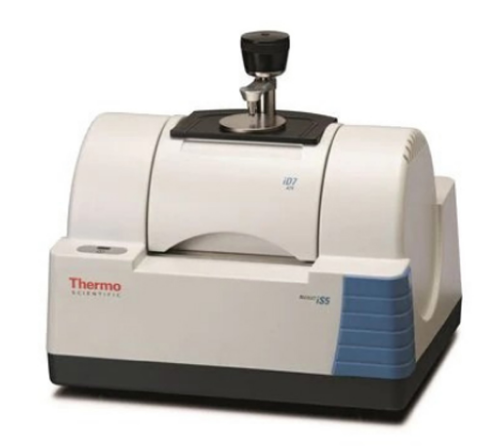

   • 成分分析： （光譜分析OES/XRF）驗證材料化學成分是否符合設計要求。

4. 功能性模擬測試：

   • 壓縮回彈試驗： 在專用夾具上模擬墊圈在缸蓋螺栓預緊力下的壓縮狀態，測量其壓縮量（壓潰高度）及卸載后的回彈量（回彈率），評估其密封保持能力。
   • 高溫蠕變/應力松弛試驗： （針對關鍵應用）評估墊圈在長期高溫高壓下的抗變形能力和密封持久性。
   • 密封性試驗： 在模擬工況的壓力腔中進行氣密性或液密性測試，直接驗證其密封效果。

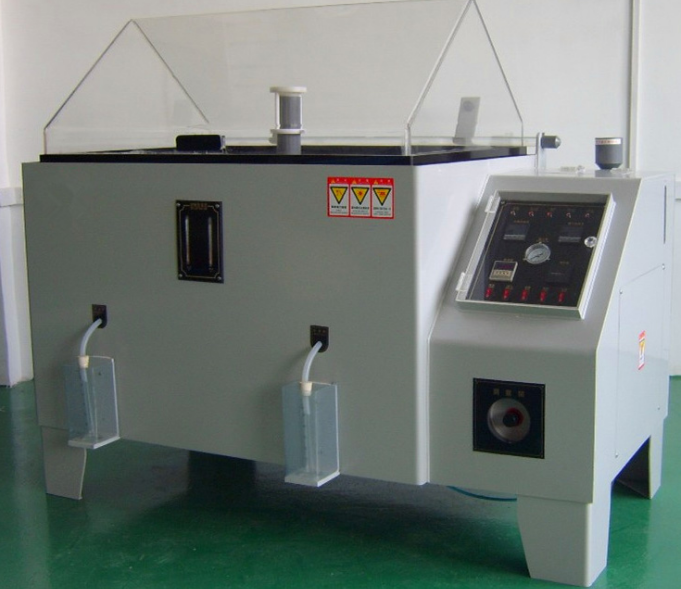

檢測方法與設備：從傳統到智能

• 手動量具： 卡尺、千分尺、環塞規、千分表、光學平板等。靈活但效率較低，依賴人員技能，易引入誤差。
• 半自動/專用檢具： 設計特定工裝，結合氣動量儀、電子柱量儀等，提高特定尺寸（如厚度、內/外徑）的檢測效率和準確性。
• 精密坐標測量機（CMM）： 高精度獲取復雜幾何尺寸和形位公差（如平面度、平行度、位置度），通用性強但效率相對較低。
• 光學影像測量儀： 高效、非接觸測量二維尺寸和輪廓，尤其適合薄片狀零件外觀及尺寸檢測。
• 機器視覺/AOI系統： 高速、自動化完成外觀缺陷檢測、尺寸分選和字符識別，適用于大批量生產在線檢測，穩定性高。
• 無損檢測設備（PT, UT, ET）： 用于內部和表面缺陷的專門檢測。
• 材料試驗機： 進行壓縮、拉伸、硬度、蠕變等力學性能測試。
• 專用功能測試臺： 模擬實際工況進行壓縮回彈、密封性等測試。

檢測流程與質量控制關鍵點

1. 來料檢驗： 對原材料（板材、絲材）或半成品進行尺寸、外觀、材質抽檢或全檢。
2. 制程巡檢： 在沖壓、熱處理（如適用）、表面處理（如電鍍、涂層）、整形等關鍵工序后，進行抽樣檢測（尺寸、外觀、硬度等）。
3. 成品全檢/批檢： 出廠前依據標準（如外觀100%全檢，關鍵尺寸SPC抽檢）進行最終檢驗。
4. 質量控制點：
   • 清潔度： 檢測前徹底清潔墊圈，避免污物干擾測量結果或誤判缺陷。
   • 環境控制： 確保恒溫恒濕（尤其精密測量），減少熱脹冷縮影響。
   • 設備校準： 所有檢測設備需定期校準，確保量值傳遞準確。
   • 人員培訓： 操作人員需熟練掌握標準、設備操作和缺陷判定準則。
   • 標準樣品（Golden Sample）： 明確合格與不合格的界限樣本。
   • 數據記錄與分析： 詳細記錄檢測數據，運用SPC工具監控過程穩定性，識別改進機會。
   • 不合格品控制： 清晰標識、隔離不合格品，分析原因并采取糾正預防措施。

案例警示： 某型發動機曾因一批次氣門墊圈熱處理不當導致硬度不足。裝機后，在高溫高壓下墊圈過度壓潰變形，導致多臺發動機出現缸蓋與缸體結合面的冷卻液微泄漏。事后分析發現，成品硬度檢測存在漏檢，且抽檢頻率不足。教訓深刻：關鍵性能參數（如硬度）必須嚴格把關，檢測規程需科學嚴謹。

總結：精準檢測鑄就可靠密封

氣門墊圈，作為發動機靜密封鏈的核心環節，其質量控制不容絲毫懈怠。通過建立覆蓋尺寸、外觀、材料、功能的全方位檢測體系，綜合運用傳統與現代檢測技術，并嚴格把控檢測流程中的每個環節，才能有效剔除潛在缺陷件，保證每一枚墊圈都具備可靠的密封性能。隨著智能制造的發展，自動化、智能化的檢測手段（如在線AOI、基于機器學習的缺陷識別）將進一步提升檢測效率與可靠性，為發動機的澎湃動力與長久壽命奠定堅實的質量根基。精準高效的檢測，是守護發動機“氣密長城”、保障核心性能的關鍵防線。
