變溫測試：環境可靠性的關鍵驗證手段

核心概念解析

變溫測試，又稱溫度循環測試或溫度變化測試，是一種廣泛應用于工業產品研發與質量驗證環節的環境可靠性測試方法。其核心目的在于模擬產品在使用、運輸或貯存過程中所經歷的溫度變化環境，通過人為設定可控的溫度循環剖面（通常在高溫、低溫及常溫之間交替轉換），評估產品在此周期性溫度應力下的耐受能力、功能穩定性及潛在失效風險。該測試是揭示產品在熱脹冷縮物理效應下材料匹配性、結構完整性、焊接可靠性以及元器件性能變化的關鍵手段。

測試目的與意義

變溫測試的根本意義在于提前暴露潛在缺陷，評估可靠性邊界：

1. 激發材料缺陷與工藝隱患： 不同材料的熱膨脹系數（CTE）存在差異。溫度反復升降引發的膨脹收縮不一致，會在材料界面（如焊點、粘接點、封裝界面、涂層與基材結合處）產生周期性剪切應力。測試能有效暴露因CTE不匹配導致的焊點開裂、引線斷裂、涂層剝落、塑封體開裂、密封失效等隱患。制造工藝中的微小瑕疵也會在此應力下放大顯現。
2. 驗證元器件與組件可靠性： 半導體器件、電容、電阻、晶體等元器件對溫度變化敏感。測試可評估其參數漂移（如電阻值、電容值、晶振頻率）、功能異常（如邏輯錯誤、通信中斷）或突發性失效（如短路、開路）的可能性。組件級別的互聯可靠性（如BGA焊球、連接器觸點）同樣是重點考察對象。
3. 評估產品整體功能穩定性： 在規定的極端溫度轉換條件下，驗證被測樣品能否持續正常工作，各項功能指標是否符合設計要求，是否存在因溫度變化引發的性能下降或功能間歇性中斷現象。
4. 預測產品壽命與耐久性： 通過加速的溫度應力循環，可以在相對短時間內模擬產品在預期壽命周期內可能經歷的溫度變化次數，從而對產品的長期使用可靠性做出預判。

溫度變化的實現方法與測試流程

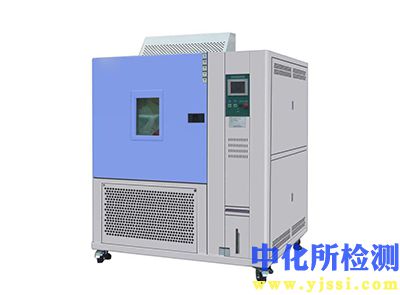

測試主要在專用的環境試驗箱中進行，根據溫度切換方式主要分為兩類：

1. 單箱式溫度循環：

   • 原理： 樣品全程置于同一個溫箱內，溫箱按照預設的溫變速率在高低溫設定點之間進行升降溫轉換。
   • 特點： 設備成本相對較低，操作便捷。關鍵挑戰在于實現快速的溫變速率（特別是降溫），且樣品在轉換過程中承受的溫度梯度相對溫和。
   • 典型流程： 樣品安裝 -> 設定溫度曲線（高溫點、低溫點、駐留時間、轉換速率、循環次數） -> 啟動測試 -> 實時監測樣品功能或參數（在線監測） -> 中間檢查（特定循環數后） -> 測試結束 -> 最終檢驗與功能測試 -> 結果分析。

2. 兩箱式溫度沖擊：

   • 原理： 配備正規的高溫箱和低溫箱。樣品通過吊籃、滑軌或升降平臺在高低溫箱之間快速移動轉換，實現溫度的劇烈瞬時變化。
   • 特點： 轉換速率極快（可達幾十度/分鐘），能產生劇烈的熱沖擊效應，更嚴酷地考核材料界面耐受溫度急劇變化的能力。設備成本和使用成本通常高于單箱式。
   • 典型流程： 樣品安裝于轉換機構 -> 設定高溫箱溫度、低溫箱溫度、駐留時間、轉換時間、循環次數 -> 啟動測試（樣品自動在高低溫箱間移動） -> 實時監測/中間檢查/最終檢查 -> 結果分析。

關鍵參數設定與失效機理

測試的有效性高度依賴于參數的合理設定，核心參數包括：

• 溫度范圍： 高溫點（Tmax）和低溫點（Tmin）。通常依據產品的規格要求、預期使用環境極值（考慮裕度）或相關標準規定設定。范圍越寬，應力越大。
• 駐留時間： 樣品在高溫點和低溫點保持穩定的時間。需確保樣品整體達到設定溫度并維持足夠時間（熱浸透），應力得以充分作用。時間過短可能導致測試不充分，過長可能降低加速因子。
• 溫變速率： 溫度從一點變化到另一點的速率（單位：°C/min）。速率越高，產生的熱應力越大，對樣品的沖擊越劇烈。需根據產品實際使用環境的預期變化速度、樣品熱容量及測試目的（篩選缺陷 or 壽命評估）來選擇。單箱式速率相對較低（如5°C/min~15°C/min），兩箱式沖擊速率極高。
• 轉換時間： 兩箱式測試特有的參數，指樣品從一個溫區轉移到另一個溫區所需的時間。時間越短，沖擊越劇烈。
• 循環次數： 完成從高溫->低溫->高溫（或反之）一個完整溫度周期的次數。確定循環數需結合可靠性目標、加速模型或標準要求。

失效機理主要源于熱機械疲勞：

1. CTE失配應力： 不同材料在溫度變化時膨脹收縮程度不同，在結合界面產生反復的剪切、拉伸或壓縮應力，最終導致疲勞開裂或界面分層。
2. 材料特性變化： 極端溫度下材料（如塑料、彈性體、潤滑脂）可能發生硬化、脆化、軟化、蠕變或相變，導致機械性能下降或密封失效。
3. 凝露與結冰： 在低溫向高溫快速轉換時，若樣品表面溫度低于環境露點，可能產生凝露甚至結冰，引發電氣短路、金屬腐蝕、材料劣化。
4. 擴散與化學反應加速： 高溫加速了金屬間化合物的生長、接觸材料的相互擴散以及有害的化學反應（如電化學遷移），可能導致觸點電阻增大、連接失效或腐蝕。

典型應用場景與關聯標準

變溫測試是驗證產品環境適應性的基石，廣泛應用于：

• 電子電器行業： 集成電路（IC）、印刷電路板組件（PCBA）、消費電子產品、家用電器、電源模塊、LED照明、連接器、線纜組件。
• 汽車電子： 發動機艙控制器、傳感器、信息娛樂系統、電池管理系統（BMS）。
• 航空航天： 機載設備、衛星載荷、地面支持設備。
• 通信設備： 基站設備、光模塊、路由器、交換機。
• 新能源： 光伏逆變器、儲能系統組件。
• 元器件： 半導體分立器件、無源元件、繼電器、開關。

測試的實施通常遵循或參考國內外相關標準，如：

• 基礎標準： IEC 60068-2-1 (低溫), IEC 60068-2-2 (高溫), IEC 60068-2-14 (溫度變化/溫度循環), IEC 60068-2-14 Test Nb (溫度沖擊/兩箱法)。
• 行業/產品標準： JEDEC JESD22-A104 (半導體器件溫度循環), MIL-STD-883H Method 1010.8 (微電子器件溫度循環), MIL-STD-202G Method 107G (電子電氣元件熱沖擊), GJB 150/150A (軍用裝備環境試驗方法), AEC-Q100 (汽車集成電路應力測試認證) 等。這些標準詳細規定了特定產品或領域的測試條件、嚴酷度等級和判定要求。

變溫測試作為環境適應性驗證的核心環節，通過精確模擬和加速產品在生命周期內面臨的熱應力挑戰，系統地揭示了產品在設計、材料選擇和制造工藝環節中潛在的薄弱點。理解其測試原理、掌握關鍵參數的設定邏輯、熟悉不同的實現方法及其對應的失效機理，對于有效實施測試、準確解讀結果、指導設計改進和工藝優化、最終提升產品質量與可靠性至關重要。它是確保產品在各種氣候條件下穩定運行、滿足客戶需求和市場競爭力的不可或缺的質量保障手段。
