點蝕點位測定：精準捕捉金屬的“隱匿病灶”

引言：看不見的威脅

金屬構(gòu)件，看似堅固可靠，卻常隱匿著一種極具破壞性的局部腐蝕形態(tài)——點蝕。它如同潛伏的“刺客”，在材料表面微小區(qū)域悄然發(fā)生，形成深邃的孔洞，最終可能導致結(jié)構(gòu)突然失效，引發(fā)災難性后果。準確識別并定位這些點蝕的發(fā)生位置（點蝕點位），是評估材料耐蝕性、預測構(gòu)件壽命、制定有效防護策略的關(guān)鍵前提。

一、 點蝕機理：局部破壞的根源

點蝕并非均勻發(fā)生，其核心在于金屬表面鈍化膜的局部破裂與自催化生長：

1. 鈍化膜的形成與缺陷： 許多金屬（如不銹鋼、鋁合金、鈦合金）在特定環(huán)境中會形成薄而致密的氧化膜（鈍化膜），阻止整體腐蝕。但這層膜可能存在微觀缺陷（夾雜物、位錯、劃痕等）或受侵蝕性離子（如氯離子）攻擊而變得不穩(wěn)定。
2. 局部活化與陽極溶解： 在缺陷或薄弱點，鈍化膜被破壞，暴露出新鮮金屬成為活性陽極。周圍完好的鈍化膜區(qū)域則成為陰極。
3. 閉塞電池效應： 點蝕孔一旦形成，孔內(nèi)溶液成分（高H?濃度、高Cl?濃度、低氧濃度）與孔外本體溶液差異巨大。這種差異導致孔內(nèi)金屬持續(xù)快速溶解（陽極反應），孔外發(fā)生陰極反應（如氧還原），形成自催化的“閉塞電池”，使點蝕不斷向深處發(fā)展。
4. 影響因素： 點蝕敏感性受材料成分（如Cr, Mo, N含量）、顯微組織（如晶界、析出相）、環(huán)境因素（Cl?濃度、溫度、pH值、氧化劑）以及施加應力等共同影響。

二、 點蝕點位測定方法：從宏觀到微觀

點蝕點位的測定需要綜合運用多種技術(shù)，從發(fā)現(xiàn)蝕點到精確定位分析：

1. 宏觀觀察與初步定位：

   • 目視檢查： 對于已發(fā)生的點蝕，通過肉眼或借助放大鏡觀察表面，尋找明顯的蝕坑。這是最基礎(chǔ)的方法，但對微小的或起始階段的點蝕靈敏度低。
   • 著色滲透檢測： 將著色滲透液涂于清潔表面，滲入表面開口缺陷（如蝕坑），去除多余滲透液后施加顯像劑，使缺陷位置顯色。適用于檢測已形成的開放性點蝕孔。
   • 渦流檢測： 利用交變磁場在導體中感生渦流，點蝕等缺陷會擾亂渦流，通過檢測線圈阻抗變化來定位缺陷。適用于導電材料，可快速掃查大面積區(qū)域。

2. 電化學方法：捕捉活性點位：

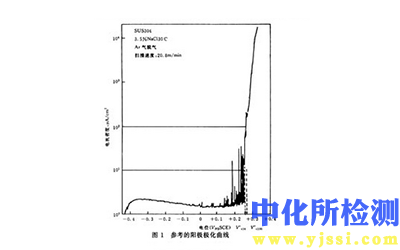

   • 動電位極化曲線法： 通過測量材料在腐蝕介質(zhì)中的電流密度隨電位變化的曲線，確定點蝕電位（Eb）和保護電位（Ep）。雖然不能直接“看見”單個點蝕點位，但能反映材料整體的點蝕敏感性，并指示點蝕可能發(fā)生的電位區(qū)間。在接近Eb的電位下，可在表面觀察到點蝕的萌生。
   • 電化學噪聲： 監(jiān)測腐蝕過程中自發(fā)產(chǎn)生的微小電流或電位波動。點蝕萌生和生長過程常伴隨特征性的電流/電位瞬變峰。通過分析噪聲信號的特征（幅度、頻率、形狀），可以識別點蝕發(fā)生的初始階段并初步定位活性點，但空間分辨率有限。
   • 掃描微電極技術(shù)：
     • 掃描振動電極技術(shù)： 在溶液中使用微小的振動探針掃描樣品表面附近，測量局部電流密度分布。點蝕活性區(qū)域（陽極區(qū)）會顯示出異常的陽極電流信號，從而精確定位點蝕發(fā)生或正在生長的位置。
     • 掃描開爾文探針力顯微鏡： 在空氣中測量金屬表面與微探針之間的接觸電位差（CPD），該電位差與金屬的局部功函數(shù)相關(guān)，能間接反映鈍化膜狀態(tài)和局部腐蝕活性。點蝕起始點或活性點通常表現(xiàn)出不同的CPD值。

3. 顯微成像技術(shù)：微觀世界的精確測繪：

   • 光學顯微鏡： 提供點蝕坑的形貌、大小、密度等基本信息。結(jié)合圖像分析軟件可定量統(tǒng)計點蝕參數(shù)。對于淺而大的點蝕效果較好，深度測量精度有限。
   • 掃描電子顯微鏡： 提供高倍率的點蝕坑表面和截面形貌信息，觀察孔口形狀、內(nèi)壁特征、有無腐蝕產(chǎn)物覆蓋等，是研究點蝕形態(tài)學的金標準。結(jié)合能譜儀可分析蝕坑內(nèi)及周圍的元素分布，尋找誘發(fā)點蝕的夾雜物或第二相粒子（點蝕點位）。
   • 激光共聚焦顯微鏡 / 白光干涉儀： 利用光學干涉原理，非接觸式地獲取蝕坑表面的三維形貌，精確測量點蝕坑的直徑、深度、體積等幾何參數(shù)，是量化點蝕損傷的重要工具。
   • 原子力顯微鏡： 提供納米級分辨率的表面形貌，可用于研究點蝕萌生初期（如亞微米級蝕點）的表面變化以及鈍化膜的局部破壞過程，精確定位初始腐蝕點位。
   • 微區(qū)X射線衍射： 分析點蝕坑內(nèi)部或特定微小區(qū)域的物相組成，有助于了解腐蝕產(chǎn)物的性質(zhì)及點蝕發(fā)展的化學環(huán)境。

三、 點蝕點位測定的核心價值

精準測定點蝕點位及其特征，具有不可替代的重要意義：

1. 材料評價與篩選： 通過對比不同材料在相同腐蝕環(huán)境下的點蝕萌生位置、密度、發(fā)展速率，科學評價材料的耐點蝕性能，為關(guān)鍵設(shè)備選材提供依據(jù)。
2. 失效分析與根因追溯： 當構(gòu)件因點蝕失效時，精確定位起始蝕點，結(jié)合微觀分析（如SEM/EDS），可追溯點蝕起源（如特定夾雜物、焊接缺陷、應力集中區(qū)），明確失效的根本原因。
3. 腐蝕機理研究： 直接觀察點蝕的萌生位置和早期發(fā)展過程，驗證和發(fā)展點蝕理論模型，深化對局部腐蝕本質(zhì)的理解。
4. 壽命預測與風險評估： 量化點蝕損傷（深度、密度），結(jié)合環(huán)境數(shù)據(jù)和力學模型，預測構(gòu)件的剩余壽命，評估其運行風險。
5. 防護策略優(yōu)化： 了解點蝕易發(fā)位置和誘因，指導改進材料設(shè)計（成分、冶金工藝）、優(yōu)化結(jié)構(gòu)設(shè)計（減少縫隙、避免應力集中）、更有針對性地選擇和應用緩蝕劑、涂層或陰極保護等防護措施。

結(jié)語：見微知著，防患未然

點蝕雖始于微末，卻蘊藏著巨大的破壞潛能。點蝕點位測定技術(shù)，如同賦予我們洞察微觀世界的“慧眼”，讓我們能夠精準捕捉這些潛伏的“病灶”。從宏觀觀察到電化學探測，再到高分辨顯微成像，多尺度、多方法的協(xié)同應用，使我們不僅能發(fā)現(xiàn)點蝕，更能精確定位其根源、剖析其行為、評估其危害。這種對“點”的深刻理解和精準掌控，是提升材料可靠性、保障工程安全、實現(xiàn)設(shè)備長周期穩(wěn)定運行的堅實基石。在腐蝕防護的征途上，對點蝕點位的每一次精確定位，都是向安全與耐久邁出的關(guān)鍵一步。
