材料強度評估的關鍵利器：折斷測試技術詳解

核心概念：理解折斷測試的本質

折斷測試（又稱斷裂測試或彎曲斷裂測試），是一種廣泛應用于材料科學和工程領域的破壞性力學測試方法。其核心目的在于精確測量材料或結構件在承受彎曲載荷直至發生斷裂時的力學性能。通過模擬實際應用中可能遇到的彎曲受力場景，該測試能直觀評估材料的脆性或韌性、抗彎曲強度、斷裂韌性以及抵抗裂紋擴展的能力。簡單來說，它就是要弄清楚材料在“被掰斷”的過程中表現如何，以及需要多大的力才能將其徹底破壞。

核心目標：揭示材料的斷裂行為

• 測定斷裂強度： 獲取材料在三點彎曲或四點彎曲加載下斷裂瞬間所能承受的最大應力值（通常稱為斷裂模量或彎曲強度）。
• 評估韌性/脆性： 通過分析載荷-位移曲線，判斷材料是像玻璃一樣突然脆性斷裂（曲線急劇下降），還是像某些金屬或塑料那樣經歷顯著的塑性變形后才斷裂（曲線有平緩或屈服區域）。
• 分析斷裂模式： 觀察斷裂表面的形貌特征（如光滑、纖維狀、階梯狀等），推斷斷裂的起始點和擴展路徑，識別失效機理（如解理斷裂、韌性撕裂、疲勞裂紋擴展等）。
• 驗證設計與工藝： 檢驗產品設計（如特定形狀的梁、桿、板、電子元件引腳）或制造工藝（如熱處理、焊接、注塑成型）對最終產品抗斷裂能力的影響。

核心方法：實施測試的關鍵步驟

1. 樣品準備：

   • 依據相關測試標準（如ASTM D790塑料彎曲性能、ISO 178塑料彎曲性能測定、ASTM E290金屬材料延展彎曲試驗等）制備標準試樣。常見形狀為矩形長條或圓柱棒。
   • 精確測量試樣的尺寸（長度、寬度、厚度或直徑），這是計算應力的基礎。
   • 確保加載點和支撐點的接觸面光滑、無毛刺，避免應力集中導致非正常斷裂。

2. 測試設備配置：

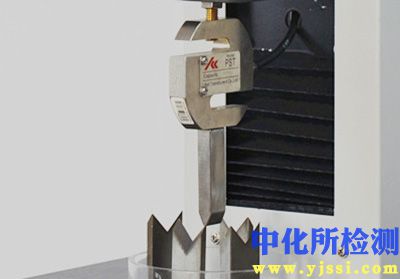

   • 萬能材料試驗機： 配備適合的彎曲夾具（三點彎曲或四點彎曲夾具）。
   • 三點彎曲： 試樣被放置在兩個下支撐輥上，加載頭在跨度中心位置向下施加載荷。結構簡單，但試樣中間的彎矩最大，斷裂通常發生在中心點。
   • 四點彎曲： 試樣被放置在兩個下支撐輥上，加載頭通過兩個上壓輥在試樣上對稱施加兩個相等的力。兩壓輥之間為純彎曲區域（恒定彎矩），斷裂可在該區域任意位置發生，更能反映材料的均勻性。
   • 載荷傳感器與位移測量裝置： 精確記錄施加的載荷和試樣在加載點處的撓度（位移）。

3. 執行測試：

   • 將試樣正確放置在支撐輥上，確保對中良好。
   • 設置測試參數：加載速度（通常為恒定橫梁位移速率，需按標準要求選擇）、數據采集頻率。
   • 啟動試驗機，對試樣施加彎曲載荷，直至其發生明顯斷裂。
   • 設備自動記錄整個過程的載荷-位移曲線。

4. 數據解讀與分析：

   • 識別關鍵點： 從載荷-位移曲線中找到最大載荷點（通常對應斷裂模量計算點）、斷裂點。
   • 計算斷裂模量：
     • 三點彎曲： σ_f = (3 * P * L) / (2 * b * h²)
     • 四點彎曲： σ_f = (3 * P * a) / (b * h²) (外側加載點) 或 σ_f = (P * L) / (4 * b * h²) (內側加載點)
     • 其中：σ_f為斷裂模量，P為斷裂載荷（或最大載荷），L為支撐跨度，b為試樣寬度，h為試樣厚度，a為四點彎曲外側加載點距支撐點的距離。
   • 評估韌性： 觀察曲線下總面積（代表斷裂所需能量）和斷裂后的永久變形量。面積大、變形顯著通常表示材料韌性好。
   • 斷裂面分析： 利用目視或顯微鏡觀察斷裂面特征，判斷斷裂性質（脆性/韌性）和可能的失效原因（夾雜物、孔洞、加工缺陷等）。

核心價值：驅動材料與產品進步

• 材料篩選與開發： 比較不同材料配方、批次或供應商材料的抗彎斷裂性能，為材料選型和優化提供關鍵數據支持。
• 質量控制保障： 作為生產線上的重要質量控制手段，確保出廠產品（如電子元件引腳、陶瓷基板、塑料結構件、復合材料層合板）具備足夠的抗斷裂能力，滿足安全和使用壽命要求。
• 工藝優化依據： 評估不同熱處理、加工工藝（如注塑參數、焊接工藝）對材料抗斷裂性能的影響，指導工藝改進。
• 失效分析診斷： 當產品在運輸、組裝或使用過程中發生意外斷裂時，折斷測試是診斷失效根源的重要手段之一，幫助找出設計缺陷、材料問題或工藝不當。
• 設計與安全驗證： 為承受彎曲載荷的產品設計提供基礎數據，確保其在預期載荷下不會發生斷裂失效，保障用戶安全。

總結

折斷測試作為一種經典的力學測試方法，通過精確量化材料在彎曲載荷下的斷裂行為，為理解材料性能、改進產品設計、優化生產工藝和保障產品質量安全提供了堅實的技術支撐。其操作過程嚴謹規范，結果解讀需要結合載荷-位移曲線和斷裂形貌進行綜合分析。無論是研發新型高性能材料，還是確保日常產品的可靠耐用，折斷測試都扮演著揭示材料內在強度與韌性的關鍵角色，是推動材料科學與工程進步不可或缺的工具。
