的破譯：斷口形貌分析技術詳解

引言：失效的無聲證言
當材料或構件在載荷作用下發生斷裂，其斷裂表面——斷口——并非一片狼藉的廢墟，而是一本精心書寫的“事故報告”。斷口形貌分析，正是解讀這本報告、揭示斷裂本質的核心技術。它通過系統觀察和分析斷口的宏觀與微觀特征，追溯斷裂的起源、擴展路徑、失效模式及根本原因，為材料性能評估、工藝優化、失效預防及安全設計提供至關重要的科學依據。

一、理論基礎：斷裂模式與形貌特征

材料的斷裂行為主要分為韌性斷裂和脆性斷裂兩大類，其斷口形貌特征迥異：

1. 韌性斷裂：

   • 宏觀特征： 通常伴隨明顯的塑性變形（頸縮），斷口表面相對粗糙、暗淡無光，呈現纖維狀或鵝毛絨狀外觀。典型形貌為“杯錐狀斷口”，中心為纖維區，邊緣為剪切唇。
   • 微觀特征： 核心標志是韌窩。韌窩是材料在斷裂過程中微孔洞形核、長大、聚合后留下的半球狀或拋物線狀凹坑。韌窩的形狀（等軸、剪切、撕裂）和尺寸可反映應力狀態（拉、剪、撕裂）和材料塑性。韌窩底部常可見夾雜物或第二相粒子（微孔形核點）。

2. 脆性斷裂：

   • 宏觀特征： 斷裂前無明顯塑性變形，斷口表面相對平坦、光亮，常呈結晶狀或放射狀（人字紋）。放射紋的收斂方向指向斷裂源區。
   • 微觀特征：
     • 解理斷裂： 沿特定晶面（解理面）快速分離，形成平坦的小平面（解理面）。特征花樣包括“河流花樣”（解理臺階匯聚形成，流向指示局部裂紋擴展方向）、“舌狀花樣”、“魚骨狀花樣”等。常見于體心立方和密排六方金屬及合金的低溫或高應變速率下。
     • 沿晶斷裂： 裂紋沿晶界擴展。微觀形貌呈現“冰糖塊狀”或“巖石狀”的多面體特征。常由晶界弱化引起，如回火脆性、應力腐蝕開裂、氫脆、過熱過燒等。

3. 疲勞斷裂：

   • 宏觀特征： 斷口通常可清晰區分三個區域：疲勞源區（常位于表面或次表面缺陷處，可能單源或多源）、疲勞擴展區（表面相對平滑，常可見海灘條帶或貝殼紋，是裂紋在交變載荷下間歇擴展的痕跡）、瞬斷區（最終失穩斷裂區，形貌取決于材料韌性，可為韌窩或脆性特征）。
   • 微觀特征： 最核心的特征是疲勞輝紋（疲勞條帶）。它們是裂紋尖端在每次載荷循環中張開-閉合塑性變形留下的平行條紋，通常垂直于局部裂紋擴展方向。輝紋間距可估算裂紋擴展速率。注意區分與滑移帶、擦傷等偽像。

4. 環境促進斷裂：

   • 應力腐蝕開裂： 斷口常呈現脆性特征（解理或沿晶），微觀上可能觀察到腐蝕產物、二次裂紋。形貌與材料-環境組合密切相關。
   • 氫脆： 斷口形貌多樣，可表現為沿晶（常伴有雞爪紋或發紋）、準解理或韌窩減少的韌性斷裂。微觀上可見“發紋”或“雞爪紋”等特征。

二、分析利器：從宏觀到微觀的觀察技術

斷口分析是一個由整體到局部、由宏觀到微觀的逐級深入過程：

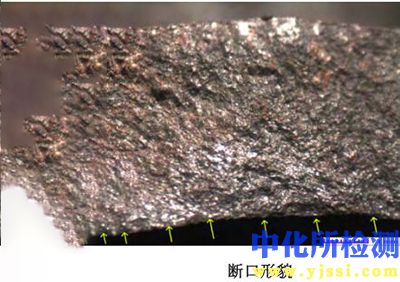

1. 宏觀分析：

   • 工具： 肉眼、放大鏡、體視顯微鏡。
   • 目的： 確定斷裂位置、斷裂源區（放射紋/人字紋收斂點、海灘紋放射中心）、裂紋擴展方向、斷裂模式初步判斷（韌性/脆性/疲勞）、構件整體變形情況、是否存在多個斷裂源、環境作用跡象（腐蝕、氧化）等。宏觀分析是后續微觀分析的基礎和導向。

2. 微觀分析：

   • 工具： 光學顯微鏡、掃描電子顯微鏡。
   • 目的： 深入觀察斷口表面的微觀形貌特征（韌窩、解理臺階、河流花樣、疲勞輝紋、沿晶形貌、二次裂紋、夾雜物、腐蝕產物等），精確判定斷裂機制，測量關鍵特征尺寸（如輝紋間距、韌窩尺寸），分析微區成分。SEM因其景深大、分辨率高、可進行微區成分分析，是微觀斷口分析的主力。

三、典型斷口形貌圖譜解析

• 等軸韌窩： 均勻拉伸應力下形成，韌窩形狀近似圓形或等軸多邊形，是典型韌性斷裂標志。
• 拋物線韌窩（剪切韌窩）： 在剪切應力作用下形成，韌窩被拉長呈拋物線狀，指向相反方向，成對出現。
• 撕裂韌窩： 在撕裂應力（平面應變）下形成，韌窩被拉長，方向基本一致。
• 解理斷口： 可見平坦的解理小平面、清晰的河流花樣（由解理臺階匯聚形成，河流流向指示局部裂紋擴展方向）。
• 沿晶斷口： 清晰的晶粒輪廓，呈現“冰糖塊”狀或“巖石”狀形貌，晶界面上可能附著腐蝕產物或可見二次裂紋。
• 疲勞斷口： 可見明顯的疲勞源區、平滑的疲勞擴展區（常覆蓋氧化/腐蝕膜）及粗糙的瞬斷區。微觀上可見平行排列的疲勞輝紋（塑性輝紋或脆性輝紋）。
• 應力腐蝕斷口： 常為沿晶或解理等脆性特征，斷口表面可能覆蓋腐蝕產物，晶界或解理面上可見腐蝕坑或二次裂紋。
• 氫脆斷口： 常見沿晶斷裂，晶界面上可能出現“發紋”或“雞爪紋”等特征；也可能表現為韌窩減少、尺寸變大的準解理或韌性斷裂。

四、工程應用價值：從失效中汲取智慧

斷口形貌分析在工程實踐中具有不可替代的核心價值：

1. 失效原因診斷： 這是其最直接、最重要的應用。通過分析斷口特征，可準確判斷斷裂模式（過載、疲勞、應力腐蝕、氫脆等），定位斷裂起源（設計缺陷、加工缺陷、材料缺陷、裝配應力、腐蝕坑等），揭示失效的根本原因（設計不合理、選材不當、工藝缺陷、使用環境惡劣、維護不當?shù)龋?/li>
2. 材料性能評價： 評估材料的韌性、脆性傾向、疲勞性能、抗環境開裂能力等。例如，韌窩的尺寸和深度可反映材料塑性；是否存在沿晶斷裂可揭示材料的熱處理或環境敏感性。
3. 工藝質量監控： 檢查熱處理、焊接、鑄造、鍛造等工藝是否得當。例如，過熱過燒可能導致晶粒粗大和沿晶斷裂；不良焊接可能產生未熔合、裂紋等缺陷成為斷裂源。
4. 產品設計與改進： 基于失效分析結果，優化產品結構設計（如避免應力集中）、合理選材、制定更科學的制造工藝規范和安全使用規程。
5. 事故責任認定： 在涉及安全或經濟損失的重大失效事故中，提供客觀、科學的技術證據。
6. 科學研究： 深入理解材料的斷裂物理本質、裂紋萌生與擴展機制、環境與材料的交互作用等。

結語：洞察斷裂，守護安全

斷口形貌分析，如同一位經驗豐富的“材料偵探”，在微觀世界里抽絲剝繭，解讀斷裂留下的無聲證言。從宏觀的斷裂模式識別到微觀的特征花樣解析，它架起了連接失效現象與內在機理的橋梁。掌握這門技術，不僅能精準診斷失效根源，避免事故重演，更能為材料研發、工藝優化和產品設計提供關鍵指導，是保障工程結構安全可靠運行不可或缺的利器。在追求更高性能、更長壽命、更安全可靠的材料與結構的道路上，斷口形貌分析將持續發揮著其不可替代的核心作用。
