水化熱測(cè)定：揭示材料反應(yīng)熱的奧秘

水化反應(yīng)，特別是水泥基材料與水接觸時(shí)發(fā)生的放熱反應(yīng)，是許多工業(yè)過程和建筑工程的核心。精確測(cè)定水化過程中釋放的熱量——水化熱，對(duì)于理解材料性能、優(yōu)化配方設(shè)計(jì)、預(yù)測(cè)結(jié)構(gòu)行為（如大體積混凝土的溫升與開裂風(fēng)險(xiǎn)）至關(guān)重要。本文將系統(tǒng)介紹水化熱測(cè)定的原理、常用方法及其核心應(yīng)用價(jià)值。

一、 水化熱的本質(zhì)與重要性

水化熱源于物質(zhì)（特別是硅酸鹽水泥中的礦物相如C3S、C2S、C3A、C4AF）與水發(fā)生化學(xué)反應(yīng)時(shí)釋放的能量。這一過程的放熱速率和總量直接影響：

1. 溫升控制： 在大體積混凝土結(jié)構(gòu)中，大量水化熱積聚會(huì)導(dǎo)致內(nèi)部溫度急劇升高（可達(dá)50-70°C甚至更高），與外部形成顯著溫差，產(chǎn)生巨大溫度應(yīng)力，是誘發(fā)早期熱裂縫的關(guān)鍵因素。
2. 凝結(jié)與硬化速率： 水化熱的高低與釋放模式（速率曲線）緊密關(guān)聯(lián)著材料的凝結(jié)時(shí)間、早期強(qiáng)度發(fā)展和最終強(qiáng)度。
3. 耐久性： 過高的溫升加速水分蒸發(fā)，增加塑性收縮和開裂風(fēng)險(xiǎn)；溫度梯度引起的應(yīng)力裂縫為侵蝕介質(zhì)（如氯離子、硫酸鹽）提供侵入通道，損害長(zhǎng)期耐久性。
4. 材料設(shè)計(jì)與優(yōu)化： 評(píng)估礦物摻合料（如粉煤灰、礦渣粉、硅灰）或外加劑（如緩凝劑、促凝劑）對(duì)水化進(jìn)程的影響，優(yōu)化配合比，開發(fā)低熱水泥和混凝土。
5. 絕熱溫升預(yù)測(cè)： 為數(shù)值模擬混凝土結(jié)構(gòu)內(nèi)部的溫度場(chǎng)和應(yīng)力場(chǎng)提供關(guān)鍵輸入?yún)?shù)。

因此，準(zhǔn)確測(cè)定水化熱是材料科學(xué)研究、工程設(shè)計(jì)和質(zhì)量控制不可或缺的手段。

二、 核心測(cè)定方法

水化熱測(cè)定主要基于熱量計(jì)量原理，可分為兩大類：

方法一：溶解熱法 (ASTM C186等標(biāo)準(zhǔn)常用)

• 原理： 基于赫斯定律（反應(yīng)熱守恒定律）。分別測(cè)定未水化水泥的溶解熱和水化到特定齡期（如7天、28天）的水泥漿體在特定混合酸中的溶解熱。水化熱即為兩者之差。
• 關(guān)鍵步驟概要：
  1. 樣品準(zhǔn)備： 制備水泥凈漿標(biāo)準(zhǔn)試件，在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)至目標(biāo)齡期。
  2. 溶解熱測(cè)量： 將已知質(zhì)量的未水化水泥（或水化試件研磨成粉）迅速投入裝有硝酸和氫氟酸混合溶液的量熱計(jì)反應(yīng)瓶中。
  3. 溫度監(jiān)測(cè)： 使用精密溫度計(jì)或熱敏電阻實(shí)時(shí)監(jiān)測(cè)溶液溫度變化。
  4. 數(shù)據(jù)處理： 通過精確測(cè)量溶解過程引起的溫升（或溫降），結(jié)合量熱計(jì)的熱容量（預(yù)先標(biāo)定），計(jì)算獲得溶解熱值。水化熱 = 未水化水泥溶解熱 - 已水化水泥溶解熱。
• 特點(diǎn)：
  • 優(yōu)點(diǎn)： 設(shè)備相對(duì)簡(jiǎn)單，操作成熟，標(biāo)準(zhǔn)方法明確（如ASTM C186），特別適合于測(cè)定水泥在規(guī)定齡期的累積水化熱總量（而非實(shí)時(shí)速率）。
  • 局限： 屬于破壞性測(cè)試，測(cè)試周期長(zhǎng)（需養(yǎng)護(hù)至目標(biāo)齡期），無法獲得連續(xù)的水化放熱速率曲線；操作相對(duì)繁瑣，涉及強(qiáng)酸，需嚴(yán)格安全防護(hù)；結(jié)果反映的是“凈”水化熱（已考慮了水化產(chǎn)物形成的影響）。

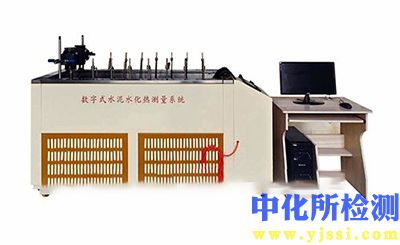

方法二：直接法/量熱法

此類方法直接測(cè)量水泥漿體或混凝土在水化過程中釋放的熱量隨時(shí)間的變化。

• A. 等溫量熱法 (Isothermal Calorimetry)

  • 原理： 將樣品置于嚴(yán)格恒溫（通常為20°C、23°C或30°C）的量熱儀中。儀器通過精密的傳感器持續(xù)監(jiān)測(cè)維持樣品恒溫所需的功率補(bǔ)償（補(bǔ)償樣品放熱導(dǎo)致的溫差），或直接測(cè)量樣品自身的微小溫度變化并換算成功率（熱流）。
  • 核心裝置： 高靈敏度、恒溫精度極高的熱流式或功率補(bǔ)償式量熱儀，具備多個(gè)測(cè)試通道。
  • 特點(diǎn)：
    • 優(yōu)點(diǎn)： 精度高，分辨率好；能實(shí)時(shí)、連續(xù)、非破壞性地監(jiān)測(cè)水化放熱速率（熱流，mW/g）和累積放熱量（J/g）從幾分鐘到數(shù)周的變化；非常適合研究水化動(dòng)力學(xué)（誘導(dǎo)期、加速期、減速期）、評(píng)估外加劑影響、材料早期活性比較；樣品量小（通常幾克水泥），測(cè)試速度快。
    • 局限： 設(shè)備成本較高；樣品處于理想恒溫狀態(tài)，與實(shí)際工程中材料經(jīng)歷的溫度變化有差異（需結(jié)合絕熱溫升試驗(yàn)或模型進(jìn)行工程應(yīng)用轉(zhuǎn)化）；樣品尺寸小，對(duì)材料均質(zhì)性要求高；難以直接測(cè)試含大骨料的混凝土。
  • 應(yīng)用要點(diǎn)： 是研究水泥水化機(jī)理、評(píng)估外加劑作用效果、快速比較膠凝材料活性的首選方法。

• B. 半絕熱量熱法 / 絕熱量熱法

  • 原理：
    • 半絕熱： 將較大體積的混凝土試件（常用圓柱體或立方體）放入保溫效果良好的容器（如聚苯乙烯泡沫箱）中。溫度傳感器埋置于試件中心。記錄試件中心溫度隨時(shí)間的變化曲線。該方法近似模擬大體積混凝土結(jié)構(gòu)內(nèi)部熱量難以散失、溫度持續(xù)上升的狀態(tài)。
    • (準(zhǔn))絕熱： 使用專門的絕熱量熱儀，其內(nèi)部環(huán)境溫度能自動(dòng)跟蹤試件中心溫度的變化，力求消除試件與環(huán)境的熱交換，使試件處于“理想”的絕熱狀態(tài)（實(shí)際存在微小熱損）。記錄試件中心溫度-時(shí)間曲線。
  • 數(shù)據(jù)處理： 根據(jù)測(cè)得的溫升曲線和試件的平均比熱容、密度，可以計(jì)算累積絕熱溫升值（℃）以及估算累積放熱量（J/g或J/kg）。
  • 特點(diǎn)：
    • 優(yōu)點(diǎn)： 測(cè)試條件更接近大體積混凝土結(jié)構(gòu)的實(shí)際散熱條件（尤其是半絕熱法），可直接獲得工程上最關(guān)心的絕熱溫升值，數(shù)據(jù)直觀用于溫控計(jì)算；可測(cè)試較大尺寸的混凝土試件（含骨料）。
    • 局限： 試驗(yàn)周期長(zhǎng)（通常數(shù)天至十幾天）；設(shè)備（尤其是精密絕熱量熱儀）可能較昂貴和龐大；半絕熱法存在熱損失，需修正；測(cè)試結(jié)果受試件尺寸、保溫效果影響較大；不易獲得精確的實(shí)時(shí)放熱速率（mW/g）。
  • 應(yīng)用要點(diǎn)： 是預(yù)測(cè)大體積混凝土結(jié)構(gòu)內(nèi)部最高溫升、制定溫控措施（如冷卻水管布置、分層澆筑厚度、保溫保濕策略）的最直接依據(jù)。

三、 方法選擇與應(yīng)用場(chǎng)景

• 研究水化機(jī)理、早期行為、外加劑影響： 等溫量熱法 是首選，因其能提供高分辨率、連續(xù)的放熱速率信息。
• 測(cè)定水泥標(biāo)準(zhǔn)齡期（如7天、28天）累積水化熱： 溶解熱法 (ASTM C186) 是傳統(tǒng)且標(biāo)準(zhǔn)化的方法。
• 預(yù)測(cè)大體積混凝土結(jié)構(gòu)溫升、制定溫控方案： 半絕熱或絕熱量熱法 提供最直接的工程參數(shù)（絕熱溫升曲線）。工程中常結(jié)合等溫量熱數(shù)據(jù)通過成熟模型（如成熟度法、活化能模型）進(jìn)行預(yù)測(cè)。
• 評(píng)估礦物摻合料對(duì)水化熱的影響： 等溫量熱法和溶解熱法均常用，前者側(cè)重過程，后者側(cè)重總量。

四、 測(cè)試的關(guān)鍵影響因素與注意事項(xiàng)

• 樣品制備： 水灰比、攪拌方式與時(shí)間、成型方式直接影響水化起始狀態(tài)和測(cè)試結(jié)果，須嚴(yán)格遵循標(biāo)準(zhǔn)或研究方案。
• 溫度控制： 溫度是影響水化速率的最關(guān)鍵因素之一。不同方法對(duì)溫度的敏感度和控制精度要求不同，但測(cè)試溫度必須精確設(shè)定和維持。
• 儀器校準(zhǔn)： 所有量熱設(shè)備在使用前和使用中必須定期使用標(biāo)準(zhǔn)物質(zhì)（如電校準(zhǔn)、化學(xué)校準(zhǔn)）進(jìn)行校準(zhǔn)，保證數(shù)據(jù)準(zhǔn)確性。
• 數(shù)據(jù)解讀： 需理解不同方法測(cè)得的“熱”的含義（溶解熱 vs 水化反應(yīng)熱 vs 凈水化熱；速率 vs 總量；恒溫 vs 絕熱溫升），并結(jié)合材料組成、測(cè)試條件綜合解讀。
• 標(biāo)準(zhǔn)遵循： 為保障結(jié)果的可靠性和可比性，應(yīng)優(yōu)先采用并嚴(yán)格執(zhí)行相關(guān)的國際標(biāo)準(zhǔn)（如ASTM C186, ASTM C1702, ASTM C1679）或國家標(biāo)準(zhǔn)（如GB/T 12959）。

五、

水化熱測(cè)定是理解和掌控水泥基材料性能演變的基石。從揭示微觀水化反應(yīng)動(dòng)力學(xué)到預(yù)測(cè)宏觀工程結(jié)構(gòu)行為，多種測(cè)定方法（溶解熱法、等溫量熱法、半絕熱/絕熱量熱法）各有側(cè)重，相互補(bǔ)充。選擇合適的測(cè)試方法，嚴(yán)格控制實(shí)驗(yàn)條件，并準(zhǔn)確解讀數(shù)據(jù)，對(duì)于開發(fā)高性能、低熱、耐久性優(yōu)異的建筑材料，以及確保大型混凝土工程（如大壩、大型基礎(chǔ)、核電設(shè)施）的質(zhì)量與安全，具有不可替代的重要價(jià)值。持續(xù)改進(jìn)測(cè)試技術(shù)的精度、效率和與工程實(shí)際的貼合度，仍是該領(lǐng)域的重要發(fā)展方向。

參考文獻(xiàn) (示例格式，實(shí)際需引用具體標(biāo)準(zhǔn)與文獻(xiàn))：

1. 水泥水化熱測(cè)定方法相關(guān)國家標(biāo)準(zhǔn) (GB/T) 或行業(yè)標(biāo)準(zhǔn)。
2. ASTM C186 - Standard Test Method for Heat of Hydration of Hydraulic Cement.
3. ASTM C1702 - Standard Test Method for Measurement of Heat of Hydration of Hydraulic Cementitious Materials Using Isothermal Conduction Calorimetry.
4. ASTM C1679 - Standard Practice for Measuring Hydration Kinetics of Hydraulic Cementitious Mixtures Using Isothermal Calorimetry.
5. 混凝土絕熱溫升試驗(yàn)相關(guān)規(guī)程或標(biāo)準(zhǔn)文獻(xiàn)。
6. 有關(guān)水泥化學(xué)與水化的經(jīng)典及前沿學(xué)術(shù)著作與論文。
