插拔力測試：連接器可靠性與用戶體驗的關鍵指標

核心目標：量化連接行為的力學特性

插拔力測試是評估電子連接器、端子、開關以及其他需要手動插拔的機電元件性能的核心方法。其核心目標是精確測量完成插入（連接）和拔出（分離）動作所需施加的力。這些力學數據的量化，為產品設計、質量控制和用戶體驗提供了至關重要的依據。

測試力的核心維度

• 插入力： 完成端子完全接入配合連接器或插座所需的最大力值。影響因素包括端子設計（接觸點幾何形狀、倒刺結構）、材料摩擦系數、接觸件鍍層光滑度、以及引導結構的精度。
• 拔出力： 將連接器或端子從完全嚙合狀態分離所需的最大力值。通常涉及克服端子保持結構（如倒刺、卡扣）的機械阻力以及接觸界面的摩擦力。
• 保持力： 在連接器處于完全插合狀態下，沿拔出方向施加一個持續的、小于分離力的拉力，評估連接器抵抗意外松脫的能力。
• 周期性插拔力： 模擬產品使用壽命期內反復連接斷開的過程。測試連接器在經歷指定次數的插拔循環后，其插入力和拔出力是否保持在可接受的范圍內，是否存在性能衰減甚至失效。

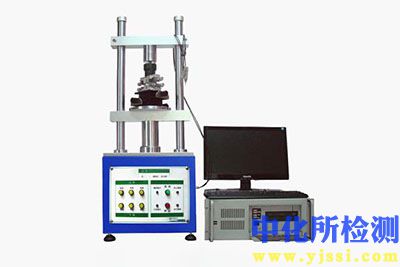

執行測試的核心裝備

• 力學測試平臺： 提供穩定、可控的直線運動（速度、行程可調）。
• 高精度力傳感器： 實時捕捉并記錄插拔過程中的微小力值變化（單位通常為牛頓N或克力gf）。
• 定制化測試夾具： 確保被測樣品（連接器公頭/母座）被穩固、無扭曲地安裝，其插拔軸線嚴格對齊測試設備的運動方向。
• 數據采集與分析系統： 即時記錄力-位移曲線，分析關鍵峰值（最大插入力、最大拔出力）、平均力值、曲線形態特征等。

解讀核心成果：力-位移曲線

測試設備記錄的力-位移曲線是核心分析對象：

• 曲線形態： 揭示連接過程的各個階段（如端子接觸、倒刺卡入/脫出、最終到位/分離）。
• 峰值識別： 清晰標定最大插入力和最大拔出力點。
• 一致性分析： 同一批次多次測試曲線的重合度反映制造工藝穩定性。
• 異常診斷： 曲線上的毛刺、異常波動或雙峰可能預示結構干涉、毛刺、潤滑不均或裝配問題。

測試參數設定的關鍵考量

• 插拔速度： 速度顯著影響測量結果（慣性、摩擦效應），需根據應用場景（手動操作快慢）和相關標準嚴格控制。
• 插拔行程： 需覆蓋完整的有效嚙合區間。
• 循環次數（耐久性）： 依據產品預期壽命和標準要求設定。
• 環境條件： 溫度、濕度可能影響材料性能和潤滑狀態，必要時需在特定環境下測試。

標準規范：測試的通用語言

為確保結果的可比性和可靠性，測試通常遵循行業或國標：

• 國際電工委員會： IEC 60512（電子設備用連接器測試標準）。
• 汽車電子： USCAR（汽車連接器標準）。
• 特定行業： 如醫療、軍工等有其更嚴苛的內部標準。

價值所在：超越數據本身

• 優化產品設計： 指導工程師調整端子形狀、倒刺角度、材料選擇、表面處理及殼體引導結構，實現理想的插拔手感。
• 保障連接可靠性： 確保足夠的拔出力防止連接器在使用中意外松脫；合適的插入力避免端子未完全到位導致的接觸不良。
• 提升用戶體驗： 過高的插入力使用戶難以操作，過低的拔出力則易引發意外斷開。精準的力值控制帶來順暢、明確的插拔感受。
• 嚴格質量控制： 作為進料檢驗和成品出貨的必檢項目，及時發現制造缺陷（如毛刺、變形、鍍層不良、裝配錯誤）。
• 故障診斷利器： 分析失效件插拔力異常，定位問題根源（結構磨損、塑性變形、污染等）。

典型應用場景舉例

• 消費電子： USB接口、耳機插孔、充電端口、可換電池倉蓋。
• 汽車工業： ECU連接器、傳感器接口、線束對接端子。
• 工業設備： 板對板、線對板連接器，設備模塊間的快速插拔接口。
• 醫療器械： 傳感器探頭、手持設備接口、一次性耗材連接點。

插拔力測試絕非簡單的力氣測量，它是連接器性能和用戶體驗的一面鏡子。通過科學嚴謹地獲取和分析插拔力數據，工程師能優化設計、產線管理者能嚴控質量、最終用戶能獲得可靠便捷的連接體驗。深刻理解并精確掌控這一關鍵力學指標，是打造高性能、高可靠性和用戶友好型連接解決方案不可或缺的環節。
