熱膨脹性測試：材料尺寸隨溫度變化的精密測量

副標題：原理、方法與應用解析

熱膨脹性是材料的一項基本物理性質，描述了其在溫度變化時尺寸（長度、體積）發生變化的趨勢。精確測量材料的熱膨脹系數對于材料選擇、結構設計、工藝優化以及失效分析至關重要。熱膨脹性測試（Thermal Expansion Testing）正是為此目的而發展起來的精密測量技術。

一、 熱膨脹原理與重要性

絕大多數固體材料在受熱時會膨脹，冷卻時會收縮。其根本原因在于溫度升高導致材料內部原子或分子的熱振動加劇，原子間平均距離增大。描述材料熱膨脹特性的主要參數是熱膨脹系數：

• 線膨脹系數 (α)：表示單位溫度變化下材料單位長度的變化量。單位為 K?¹ 或 °C?¹。
  • α = (1/L?) * (ΔL / ΔT)
  • 其中，L? 是初始長度，ΔL 是長度變化量，ΔT 是溫度變化量。
• 體膨脹系數 (β)：表示單位溫度變化下材料單位體積的變化量。對于各向同性材料，β ≈ 3α。

材料熱膨脹系數的精確測量在眾多領域不可或缺：

• 結構設計： 確保在溫度變化環境下（如季節更替、設備運行發熱），不同材料部件之間的熱膨脹匹配，避免產生過大熱應力導致變形、開裂或連接失效（如航空航天、精密儀器、橋梁建筑）。
• 材料研發與選擇： 評估新材料或復合材料的熱穩定性，為特定應用場景（如高溫環境、需要尺寸穩定性的光學或半導體器件）篩選合適材料。
• 工藝優化： 指導陶瓷、玻璃的燒結、退火工藝，金屬的焊接、熱處理工藝，控制殘余應力，減少變形。
• 失效分析： 分析器件在溫度循環或極端溫度下失效的原因，判斷是否由熱失配應力引起。
• 質量控制： 確保批量生產的材料具有穩定且符合設計要求的熱膨脹性能。

二、 主要測試方法與儀器

熱膨脹性測試的核心是精確測量樣品在可控溫度程序（升溫、降溫或恒溫）下的微小尺寸變化。常用方法包括：

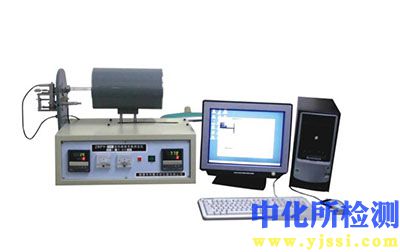

1. 推桿式（頂桿式）膨脹儀：

   • 原理： 樣品置于爐內，兩端由低膨脹材料（如石英、氧化鋁陶瓷）制成的推桿頂住。其中一端固定，另一端連接位移傳感器（常用線性差動變壓器 LVDT 或電容式傳感器）。樣品受熱膨脹或冷卻收縮時，推動活動推桿，傳感器檢測推桿的位移量。
   • 優點： 技術成熟、結構相對簡單、成本適中、測量范圍寬（常覆蓋 -160°C 至 2400°C）、精度較高（可達亞微米級）。
   • 關鍵點： 需確保推桿與樣品良好接觸且同軸，盡量減少系統誤差（如推桿自身膨脹的修正）。適用于固體塊狀、片狀或圓柱狀樣品。

2. 光學膨脹儀：

   • 原理： 利用非接觸式光學方法（如激光干涉法、視頻引伸計法、激光測距法）直接測量樣品標記點或端面之間的距離變化。
   • 優點： 完全非接觸，避免接觸力帶來的誤差，特別適合測量薄膜、涂層、易碎材料、柔軟材料或在特殊氣氛（如真空、強腐蝕性氣氛）下的樣品。
   • 關鍵點： 對樣品表面狀態（反光性）有一定要求，系統復雜度和成本通常較高。

3. 應變片法：

   • 原理： 將電阻應變片牢固粘貼在樣品表面。樣品受熱膨脹時產生應變，導致應變片電阻變化，通過電橋電路測量電阻變化量并換算成應變和熱膨脹系數。
   • 優點： 可測量局部區域的熱膨脹，適用于研究材料各向異性或復雜形狀構件。
   • 關鍵點： 粘貼工藝要求高，應變片及其基底材料的熱膨脹系數需考慮并進行修正，通常適用溫度范圍有限（< 300-400°C）。

三、 測試標準與關鍵影響因素

為確保測試結果的準確性、可靠性和可比性，測試需遵循相關國際或國家標準：

• 常見標準： ASTM E831, ASTM D696, ASTM E289, ISO 11359, ISO 7991 等。這些標準詳細規定了樣品尺寸、形狀、制備要求、儀器校準方法、溫度程序、氣氛控制、數據記錄頻率以及結果計算方法。
• 關鍵影響因素：
  • 樣品制備： 尺寸精度、表面平整度、平行度直接影響測量結果。需按標準要求精確加工。
  • 溫度均勻性與測量： 爐膛內溫度分布的均勻性以及樣品實際溫度的精確測量（通常使用靠近樣品的熱電偶）至關重要。
  • 升溫/降溫速率： 過快的速率可能導致樣品內部溫度梯度，影響測量精度，并可能掩蓋材料相變等效應。標準通常推薦較慢的速率（如 1-5 K/min）。
  • 氣氛控制： 氧化、還原或惰性氣氛可能影響材料表面狀態甚至內部結構，從而改變熱膨脹行為，需根據材料特性和測試目的選擇。
  • 儀器校準： 定期使用已知熱膨脹系數的標準樣品（如熔融石英、藍寶石、鎢）對儀器進行校準，以修正系統誤差。
  • 基線修正： 測量過程中儀器部件（推桿、支架）本身也會隨溫度變化而膨脹收縮，需通過空白測試（無樣品）或計算進行基線修正。

四、 典型應用場景

熱膨脹性測試數據廣泛應用于：

• 工程材料匹配： 為發動機缸體與活塞環、多層陶瓷基板、玻璃-金屬封接等選擇熱膨脹系數匹配的材料組合。
• 高溫結構件設計： 燃氣輪機葉片、熱交換器、高溫爐內襯等部件需精確計算熱膨脹量以預留間隙。
  • 復合材料評估： 研究增強纖維/顆粒與基體材料的熱膨脹差異及其對界面結合、殘余應力和尺寸穩定性的影響。
• 功能陶瓷與玻璃： 精確控制光學透鏡、低膨脹陶瓷（如堇青石、鋰輝石）、封接玻璃的熱膨脹系數。
• 電子封裝： 確保芯片、基板、封裝材料之間的熱膨脹匹配，防止熱循環疲勞失效。
• 地質與考古材料： 研究巖石、礦物、陶瓷文物的熱歷史或穩定性。

五、 數據解讀與常見問題

• 熱膨脹曲線： 測試結果通常以長度變化量 (ΔL/L?) 或熱膨脹系數 (α) 隨溫度 (T) 變化的曲線圖呈現。
• 相變識別： 材料在加熱/冷卻過程中發生相變（如晶體結構轉變、玻璃化轉變）時，其熱膨脹曲線常會出現拐點、平臺或突變，是識別相變溫度的重要依據。
• 各向異性： 對于非立方晶系材料（如石墨、木材、單晶）或纖維增強復合材料，其熱膨脹行為在不同晶向或方向上顯著不同，需進行多方向測量。
• 常見問題與排查：
  • 數據跳動或噪聲大： 可能由機械振動、氣流擾動、電路干擾或樣品松動引起。
  • 結果偏離預期： 檢查樣品是否接觸良好、溫度測量是否準確、基線修正是否正確、氣氛是否符合要求、樣品是否發生氧化/反應。
  • 升溫/降溫曲線不重合： 可能源于材料的熱滯后效應（如玻璃化轉變）、不可逆相變或測試系統本身的滯后。需結合材料特性分析。

結語

熱膨脹性測試是揭示材料在溫度場中尺寸行為的關鍵技術。通過選用合適的測試方法、嚴格遵循標準規范、控制關鍵影響因素，可以獲得高精度的熱膨脹系數數據。這些數據為理解材料本質、優化產品設計、提升制造工藝質量和保障工程結構在變溫環境下的安全可靠運行提供了不可或缺的科學依據。隨著新材料和新應用領域的不斷涌現，熱膨脹測試技術也將持續發展，以滿足更高精度、更極端環境（超高溫、超低溫、瞬態）和更復雜材料體系（納米材料、生物材料）的測試需求。
