接觸電阻測試：原理、方法及應用指南

引言：不可忽視的微小阻值
在電氣連接系統（如開關、繼電器、連接器、母線排、端子、導線壓接點）中，電流的順暢流通至關重要。然而，即使在看似完美的金屬接觸點之間，也存在一個潛在的瓶頸——接觸電阻。這個通常只有微歐（μΩ）或毫歐（mΩ）級別的微小電阻值，常被忽視，卻可能成為電氣故障的隱患之源。接觸電阻異常增高會導致連接點過熱、能量損耗加劇、電壓降增大，甚至引發火災或設備失效。因此，精確、可靠地測量接觸電阻是保障電氣系統安全、穩定運行不可或缺的關鍵環節。

一、 接觸電阻的本質與成因

接觸電阻并非金屬本身的體電阻，而是兩個導體在接觸界面處產生的附加電阻總和。其核心構成包括：

1. 收縮電阻： 這是最主要的部分。由于接觸表面微觀上是凹凸不平的，實際導電區域（稱為a-spots）遠小于表觀接觸面積。電流流經這些狹小的接觸斑點時，路徑被迫收縮集中，導致電阻顯著增加。
2. 膜電阻： 接觸表面普遍存在的氧化膜、硫化膜、吸附的有機薄膜或塵埃等污染層。這些非導電或弱導電的薄膜會阻礙電流流通，其電阻值取決于膜的種類、厚度和完整性。
3. 導體材料電阻： 接觸點附近導體材料本身的電阻（體電阻），通常相對于收縮電阻和膜電阻較小，但也需考慮。

影響接觸電阻的關鍵因素：

• 接觸壓力： 壓力增大能有效增加實際接觸點數量和面積，壓碎表面膜，顯著降低收縮電阻和膜電阻。這是最重要的影響因素之一。
• 接觸材料： 材料的電阻率、硬度、抗氧化/硫化能力直接影響接觸性能。金、銀等貴金屬電阻率低且不易氧化，接觸電阻小且穩定。
• 表面狀況： 平整度、粗糙度、清潔度、是否存在涂層（如鍍層）及其質量。
• 電流大小： 大電流可能通過焦耳熱效應改變接觸點狀態（如軟化金屬、燒蝕膜層），從而影響電阻值。
• 溫度： 溫度變化會影響材料的電阻率和硬度，進而影響接觸電阻。

二、 接觸電阻測試的核心原理：四線制（開爾文）測試法

為了精確測量微小的接觸電阻值，必須消除引線電阻和接觸電阻引入的測量誤差。傳統的兩線制測量法會將測試引線本身的電阻以及引線與被測物、引線與儀器端子的接觸電阻都計入測量結果中，對于毫歐級別的測量而言，這會導致巨大的誤差。

四線制（開爾文）測試法完美解決了這個問題：

1. 獨立回路： 使用兩對正規的導線。
2. 電流回路（Force+， Force-）： 一對導線（通常較粗）用于向被測接觸點注入恒定的測試電流（I）。
3. 電壓測量回路（Sense+， Sense-）： 另一對導線（通常較細）用于在被測接觸點兩端精確測量產生的電壓降（V）。
4. 高阻抗測量： 電壓測量回路具有極高的輸入阻抗，流經該回路的電流極小（可忽略不計），因此該回路導線本身的電阻以及導線與被測點接觸處的電阻幾乎不會影響電壓測量精度。
5. 計算電阻： 儀器根據歐姆定律（R = V / I），利用測得的精確電壓降（V）和已知的恒定測試電流（I），計算出被測接觸點自身的電阻（R）。電流回路導線上的壓降不影響電壓測量點的電位。

(示意圖說明：四根正規的導線連接到被測接觸點兩端。外側兩根為電流引線，內側兩根為電壓測量引線。儀器確保電流僅通過外側引線流入流出，電壓表僅通過內側引線測量接觸點兩端的精確電壓降。)

三、 接觸電阻測試的核心設備

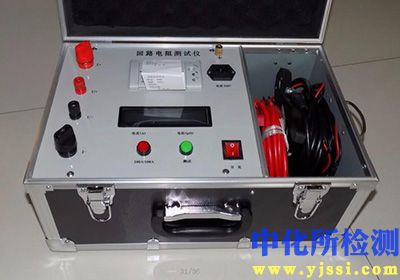

專業的接觸電阻測試儀（或稱微歐計、低電阻測試儀）是執行該測試的主力設備，其關鍵特性包括：

1. 四線制測量能力： 必須具備正規的電流輸出端子和電壓感應端子。
2. 高測試電流： 為了克服表面膜電阻，獲得穩定可重復的結果，通常需要施加較大的直流測試電流（從幾安培到幾百安培不等）。電流選擇需參考相關標準及被測件特性，既要足夠大以穿透表面膜，又不能過大導致接觸點發熱變形影響結果或損壞樣品。
3. 高分辨率與精度： 能夠精確測量微歐（μΩ）級別的電阻值，分辨率通常達到0.1μΩ或更高，精度在0.5%到5%之間不等。
4. 恒流源： 在測量過程中保持測試電流穩定至關重要。
5. 消弧與保護功能： 測試電感較大的設備（如斷路器）時，需要快速切斷電流或提供續流路徑，防止斷開時產生危險電弧損壞儀器觸點。
6. 數據記錄與輸出： 存儲測試數據、設置閾值、通過接口（如RS232, USB, LAN）連接計算機或打印機。

輔助工具：

• 專用測試夾具/探頭： 確保電流和電壓引線在正確的位置以恒定壓力接觸被測點（如開關的進出線端子），避免因接觸不良引入誤差。夾具的設計應盡量減小自身電阻并保證接觸穩定。
• 校準用標準電阻： 用于定期校準儀器，確保測量準確性。

四、 標準化的測試流程

嚴謹的測試流程是獲得可靠、可比結果的基礎：

1. 前期準備：

   • 明確標準要求： 查閱并遵循適用的產品標準或測試規范（如IEC 60512, IEC 60947, ASTM B539, MIL-STD-202等），明確測試電流、施加點、樣品狀態（如開關是閉合還是斷開）、環境條件（溫度、濕度）、接觸壓力要求、穩定判據、允收標準等。
   • 樣品準備： 確保樣品清潔、干燥。如標準允許或特定測試目的（如評鍍層質量），可按規程清潔樣品表面（使用無水乙醇、丙酮等非腐蝕性溶劑，避免引入新污染或損傷鍍層）。對于開關類設備，確保處于規定的閉合狀態。
   • 儀器校準： 使用符合精度要求的低值標準電阻進行校準。
   • 連接設置： 使用四線制專用測試線。電壓感應點（Sense+， Sense-）應盡可能靠近被測接觸界面，夾在電流注入點（Force+， Force-）的內側，確保測量的是接觸點本身的壓降，而非包含一部分導體長度的壓降。確保所有連接牢固可靠。

2. 執行測試：

   • 施加測試電流： 根據選定的標準或規范，設置并施加規定大小和持續時間的直流測試電流。
   • 穩定讀數： 待電流穩定后（通常幾秒），讀取并記錄穩定的電阻讀數。儀器通常具有自動讀數保持功能。某些標準要求在電流施加后的特定時間點讀數。
   • 重復測量（可選）： 對于重要測試或穩定性評估，可重復測量數次（如開關多次操作后），取平均值或觀察變化趨勢。
   • 環境記錄： 記錄測試時的環境溫度，因為電阻值可能受溫度影響。

3. 結果分析與判定：

   • 將測量結果與標準規定的最大允許接觸電阻值進行比較。
   • 評估接觸電阻的穩定性（多次測量結果的變化范圍）。
   • 結合其他測試（如溫升試驗、壽命試驗）結果進行綜合判斷。
   • 記錄完整的測試條件、結果和判定。

五、 核心應用領域

接觸電阻測試廣泛應用于對電氣連接可靠性要求高的領域：

1. 電力開關設備： 斷路器、隔離開關、負荷開關的動靜觸頭接觸電阻是出廠及預防性試驗的必檢項目，直接影響其通流能力、溫升和壽命。
2. 母線連接與電氣接頭： 發電廠、變電站、配電系統中的母線搭接處、電纜終端頭、線鼻子壓接點等，確保大電流通路的低損耗連接。
3. 電子連接器與接插件： 評估插針與插孔、端子與導線壓接的導電性能，保證信號完整性和電源傳輸效率。
4. 繼電器與接觸器： 驗證其觸點閉合狀態下的導電性能。
5. 電池系統： 測量電池極柱連接、電池模組間連接片、電纜連接等的接觸電阻，對保障電池安全、提升效率、延長壽命至關重要。
6. 軌道交通： 受電弓與接觸網滑板、車鉤電氣連接等的接觸電阻監測。
7. 電接觸材料與鍍層研究： 評估不同材料、涂層、表面處理工藝對接觸電阻的影響。

六、 實際應用中的關鍵提示

• 接觸壓力的重要性： 測試夾具必須提供穩定、可重復的壓力。壓力大小直接影響結果，未標準化的壓力會導致結果無法比較。務必參照標準規定的壓力值或使用專用壓力可控夾具。
• 表面清潔與狀態： 測試結果對表面污染極其敏感。確保被測點清潔，避免用手直接觸摸接觸區域。對于需要評估“真實服役”狀態的樣品（如老化后），則不應額外清潔。
• 電壓端子定位： 務必將電壓感應夾置于電流夾內側，緊貼被測接觸界面。錯誤的定位會包含導體本身的體電阻，導致測量值偏大。
• 測試電流選擇： 選擇合適的電流是獲得有效結果的關鍵。電流太小，無法穿透氧化膜，測值偏大且不穩定；電流太大，可能引起接觸點發熱，改變接觸狀態，測值偏低或不真實，甚至損壞樣品。遵循標準規定或基于被測件特性謹慎選擇。
• 消除熱電勢影響： 在不同金屬連接處會產生熱電勢。進行高精度測量時，可采用電流反向測量取平均值的方法來消除其影響（部分高端儀器自動具備此功能）。
• 安全第一： 使用大電流測試儀時務必遵守電氣安全規程，被測樣品必須與其他電路隔離，防止意外通電。測試完成后，待儲能元件放電完畢再進行斷開操作。

結語：保障電氣連接可靠性的基石
接觸電阻測量，雖聚焦于微歐尺度的物理量，其意義卻貫穿于電氣系統的安全、效率與壽命。精準掌握四線制測量原理，嚴格遵循標準化流程，深刻理解壓力、表面狀態、電流選擇等關鍵因素的影響，是獲取可靠數據并進行有效判定的核心。無論是新產品的研發驗證、生產線的質量控制，還是在役設備的預防性維護，精確的接觸電阻測試都是診斷連接健康、預警潛在故障、保障電力與電子系統平穩高效運行的不可或缺的技術手段。持續關注測量細節，方能筑牢電氣連接可靠性的基石。
