屈曲試驗：揭示結構穩定性的關鍵檢測

引言
在工程結構設計與安全評估中，穩定性與強度同等重要。許多細長或薄壁構件（如立柱、桁架桿件、壓力容器殼體、飛機蒙皮等）在遠低于其材料強度極限的載荷作用下，就可能突然失去原有平衡形態而發生顯著變形甚至破壞，這種現象稱為屈曲。屈曲試驗正是為了精確測定結構或構件發生屈曲的臨界載荷、研究其屈曲行為及失效模式而發展起來的專項力學測試方法，是保障結構安全、優化設計不可或缺的技術手段。

一、屈曲現象與理論基礎

1. 屈曲的本質：
   屈曲屬于穩定性失效，其核心是結構在特定載荷作用下，由一種相對穩定的平衡狀態（通常是直線或平滑曲面）突然跳躍到另一種具有顯著變形的平衡狀態（彎曲或皺褶）。這種失穩不是由于材料達到其強度極限（如屈服或斷裂），而是由于結構在特定方向上的幾何剛度不足所致。

2. 歐拉屈曲理論：
   對于理想直桿在軸向壓力下的屈曲，歐拉（Leonhard Euler）在18世紀給出了經典解答：
   P_cr = (π² * E * I) / (K * L)²
   其中：

   • P_cr：臨界屈曲載荷（失穩時的最小軸向壓力）
   • E：材料的彈性模量
   • I：桿件橫截面對屈曲軸的最小慣性矩
   • L：桿件的有效長度（取決于兩端約束條件）
   • K：長度系數（反映邊界約束，如兩端鉸接K=1，一端固定一端自由K=2）
     該公式揭示了臨界載荷與材料剛度（E）、截面抗彎剛度（I）、構件長度（L）以及邊界條件（K）的定量關系。實際構件的屈曲行為往往更為復雜，需要考慮初始缺陷、殘余應力、材料非線性等因素。

二、屈曲試驗的目的與意義

屈曲試驗的核心目標在于：

1. 測定臨界屈曲載荷： 直接獲取特定構件或結構在給定約束條件下的實際失穩載荷，這是進行結構安全校核的最直接依據。
2. 觀察屈曲模態： 記錄結構失穩時發生的變形形態（如單波彎曲、多波彎曲、局部皺褶等），這對于理解失穩機理、改進設計至關重要。
3. 驗證理論模型與計算方法： 將試驗結果與有限元分析（FEA）等數值模擬或理論預測進行對比，驗證模型的準確性，指導模型的修正和簡化。
4. 研究影響因素： 考察幾何尺寸、材料屬性、邊界條件、加載方式、初始缺陷（如初彎曲、殘余應力）等因素對屈曲行為的具體影響。
5. 評估結構穩定性裕度： 確定結構在實際工作載荷下的安全系數。
6. 支持標準制定與規范更新： 為相關設計規范、標準中關于穩定性計算條款的制定和修訂提供試驗依據。

三、屈曲試驗的主要類型與方法

根據研究對象和加載方式，常見的屈曲試驗類型包括：

1. 軸向壓縮屈曲試驗：

   • 對象： 柱、桿、桁架構件、加筋板、薄壁筒體等。
   • 方法： 在萬能材料試驗機或?qū)Ｓ脡毫υ囼灆C上，對試件兩端施加緩慢增加的軸向壓力。關鍵點在于確保載荷盡可能沿軸線作用（避免偏心）并精確模擬設計要求的邊界約束（如鉸接、固接）。
   • 測量： 實時記錄載荷-位移曲線（特別是軸向位移和關鍵點的側向位移），使用位移傳感器（LVDT）、應變片、光學測量（如DIC數字圖像相關法）監測變形發展。臨界載荷通常對應于載荷-位移曲線上的峰值點或顯著轉折點。

2. 剪切屈曲試驗：

   • 對象： 飛機機翼蒙皮、船舶甲板、橋梁腹板等承受面內剪力的薄板結構。
   • 方法： 常采用對角拉伸或框架加載裝置，在板試件的四個角點或邊緣施加特定組合的力，使其主要承受面內剪切載荷。確保純剪狀態和邊界約束的模擬是難點。
   • 測量： 監測剪切載荷、面內位移以及板面的面外變形（波紋）。臨界剪切應力是主要輸出。

3. 彎曲屈曲試驗（側向屈曲）：

   • 對象： 深梁、工字梁、開口薄壁梁等在彎矩作用下可能發生側向扭轉屈曲的構件。
   • 方法： 通常采用三點或四點彎曲加載。重點在于防止試件發生平面內彎曲破壞或局部屈服，確保失穩模式是側向屈曲。有時需要設置側向約束裝置來模擬特定工況。
   • 測量： 記錄彎矩、跨中撓度、截面轉角以及翼緣的側向位移和扭轉角。

4. 組合載荷屈曲試驗：

   • 對象： 實際結構中構件常同時承受軸力、彎矩、剪力等多種載荷作用。
   • 方法： 試驗裝置更為復雜，需要能獨立或耦合施加軸向力、彎矩、扭矩、剪力等載荷。常用于研究復雜工況下的屈曲行為及相互作用。
   • 測量： 需同步監測多種載荷分量和對應的多維變形。

四、屈曲試驗的關鍵技術與設備

1. 加載系統：

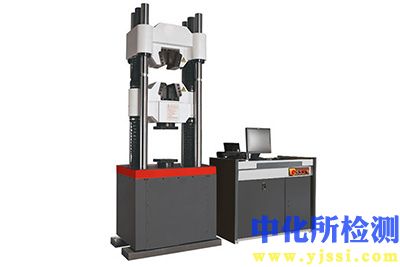

   • 高剛度、大噸位的萬能材料試驗機（用于壓、拉、彎）。
   • 專用剪切試驗框架或夾具。
   • 伺服液壓控制系統，實現載荷或位移的精確、平穩加載，尤其對于后屈曲路徑跟蹤很重要。
   • 確保加載軸線對中，減少初始偏心。

2. 邊界條件模擬：

   • 設計精密的夾具是屈曲試驗成功的關鍵。夾具必須能準確模擬實際結構中的約束（自由、鉸接、固接、彈性支撐等），同時自身剛度足夠大，不引入額外變形。
   • 常用方式包括：球鉸支座（模擬鉸接）、剛性夾塊（模擬固接或部分約束）、線性軸承（允許特定方向滑動）等。

3. 數據采集系統：

   • 載荷傳感器： 高精度力傳感器，量程匹配。
   • 位移傳感器： 接觸式（LVDT）或非接觸式（激光位移計）測量軸向、側向位移。
   • 應變片： 粘貼于關鍵位置（如預估屈曲波峰波谷處、高應力區），測量局部應變變化，輔助判斷屈服和失穩起始。
   • 光學測量技術： 如數字圖像相關法（DIC），可全場、非接觸測量試件表面的三維變形場，精確捕捉屈曲模態的萌生、發展和后屈曲行為，是現代屈曲試驗的重要工具。
   • 高速攝像機： 用于捕捉瞬間發生的屈曲變形過程。

4. 試件準備：

   • 嚴格按照設計要求加工試件，控制幾何尺寸公差（特別是厚度、平直度）。
   • 測量并記錄試件的初始幾何缺陷（如初彎曲、局部凹凸）。
   • 必要時進行材料性能測試（如拉伸試驗獲取E、σ_s）。

五、試驗數據分析與結果解讀

1. 臨界載荷確定：

   • 載荷-位移曲線法： 最常用。臨界載荷通常對應曲線上的最高點（峰值載荷） 或曲線斜率發生顯著變化的轉折點（當失穩是漸進的）。
   • Southwell法： 一種處理具有小初彎曲試件數據的經典方法，通過繪制側向位移δ與載荷P的關系圖，利用其線性部分外推得到理想直桿的臨界載荷。
   • 模態突變/變形顯著增大： 結合DIC或目視觀察，當特定屈曲模態突然出現或變形速率急劇增加時對應的載荷。

2. 屈曲模態識別：

   • 分析DIC結果、高速影像或關鍵點位移/應變數據，確定失穩發生的具體位置、波長、波數以及整體變形形態（如單曲率彎曲、多波對稱或反對稱屈曲、局部皺褶等）。

3. 失效模式判斷：

   • 區分是純粹的彈性失穩，還是伴隨材料屈服或局部破壞的彈塑性失穩或極限強度破壞。

4. 與理論/仿真對比：

   • 將實測臨界載荷、屈曲模態與基于設計規范公式、線性屈曲分析（LBA）或非線性屈曲分析（GMNIA）的預測結果進行對比分析，評估差異原因（如初始缺陷、約束模擬的差異、材料非線性等）。

六、屈曲試驗的應用領域

屈曲試驗廣泛應用于需要評估和確保結構穩定性的工程領域：

1. 土木工程： 建筑鋼結構（柱、支撐、桁架）、橋梁結構（拱肋、斜拉橋索塔、鋼箱梁）、輸電塔架、海洋平臺導管架。
2. 航空航天： 飛機機身/機翼蒙皮、加筋壁板、桁條、起落架支柱、火箭箭體殼體。
3. 機械工程： 壓力容器與管道（外壓失穩）、起重機械臂架、機床主軸。
4. 船舶與海洋工程： 船體板架、艙壁、潛艇耐壓殼體（外壓屈曲）。
5. 材料與結構研究： 新型材料（復合材料、夾層結構）的屈曲性能研究，優化截面形狀和加筋方案，研究復雜載荷或邊界下的屈曲行為。

七、總結

屈曲試驗是揭示結構失穩機理、獲取關鍵設計參數、驗證計算模型和保障工程安全的核心實驗手段。它通過精確模擬邊界約束和加載條件，結合齊全的測量技術（尤其是DIC），能夠直觀、定量地捕捉結構從穩定平衡到失穩躍遷的全過程，測定臨界載荷，識別屈曲模態。盡管現代數值模擬技術日益強大，屈曲試驗提供的直接、可靠的物理驗證仍然不可替代，是連接理論、計算與實際工程應用的堅實橋梁。深入理解屈曲試驗的原理、方法及其結果解讀，對于結構工程師進行合理、安全、經濟的設計具有至關重要的意義。
